Афрейм дом на винтовых сваях своими руками

Современные строительные технологии постоянно совершенствуются и развиваются, предлагая новые стили для частного жилья. Примером могут служить дома-шалаши, которые строят по каркасной технологии, используя для них свайно-винтовой фундамент. В нашей статье мы расскажем о специфике строительства А-фрейм дома на винтовых сваях, разберемся в особенностях выбора стальных опор, расчетов их количества и расстояния при установке. Подробно изучим порядок монтажа свайного основания, преимущества и недостатки технологии.

Содержание

Что это такое

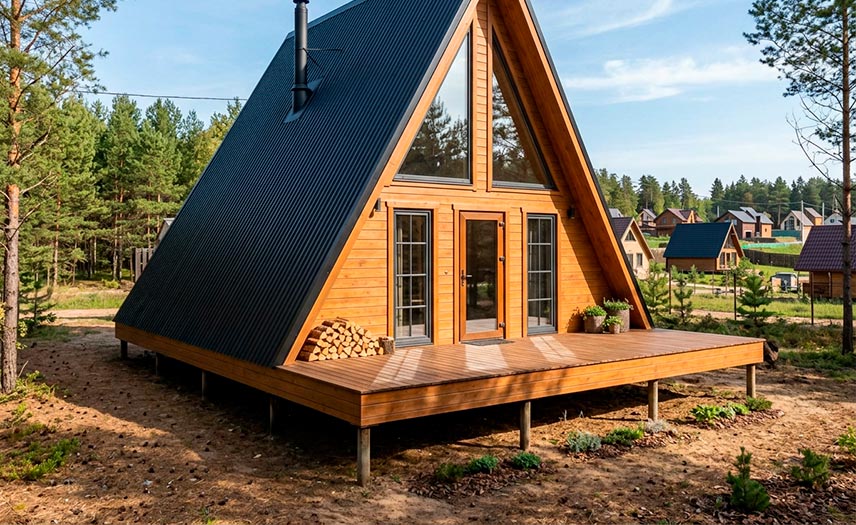

A-frame переводится буквально как А-образный каркас, то есть дом по внешнему виду напоминает заглавную букву А. Конструкция его очень простая — двускатная кровля продолжается до самой земли, являясь боковыми стенами строения, фронтоны глубоко утоплены внутрь и чаще всего представляют собой многосекционные панорамные рамы-окна. Практически всегда это деревянный или металлический каркас, по крыше зашитый утеплителем, изоляторами и защитными покрытиями. Афрейм на сваях с продуманным дизайном может стать не только привлекательной изящной дачей, но и престижным капитальным жильем при осуществлении проектирования специалистами. Характерными чертами таких объектов являются следующие особенности:

Окон в боковых стенах нет, поэтому нужно правильно распределять освещение при разработке проекта.
Наклонные стены внутри нуждаются в нестандартной мебели, которую чаще всего делают под заказ.
Из-за большой площади остекления фронтонов стоит устанавливать энергоэффективные стеклопакеты, помогающие сохранить тепло и защитить от жары.
Обширная поверхность крыши будет сильно нагреваться, поэтому потребуется мощная система кондиционирования.
Для экономии пространства каминную или печную трубу выносят за пределы постройки.

В домах Афрейм почти всегда делают свободное зонирование с минимумом перегородок, иногда отгораживают мансарду или неотапливаемый чердак. Потребителей такой вариант привлекает из-за массы достоинств: стильный внешний вид, возможность самостоятельного возведения, небольшой бюджет, возможность расширения, оптимальное распределение нагрузки, скорость строительства.

Какие винтовые сваи выбрать?

Свайно-винтовой фундамент для треугольного дома выбирают чаще всего, поскольку он универсален не только по типу грунта (подойдут любые), но и по размерам объекта (есть столбы для легких и массивных построек). Афрейм дом на сваях в подавляющем числе случаев имеет небольшие габариты и строится из легких материалов. То есть нагрузка на основание также невысокая. Поэтому зачастую при его сооружении выбирают:

СВС 89. Цифра означает диаметр ствола и указывает на несущую способность изделия — 2,5 т. Толщина металла составляет 3-3,5 мм в стволе и 4 в винтовой лопасти, диаметр которой равен 250 мм. Эти СВС используют для легких каркасных или щитовых строений с небольшими габаритами.
СВС 108. Благодаря Ø ствола 108 мм и толщине металла 3,5-4 мм изделие способно выдержать нагрузку до 3 т. Этому способствуют и параметры лопасти: Ø 300 и толщина 4 мм. Такие столбы ставят под более крупные по размерам постройки, в том числе из бруса и бревна.

Длина винтовых свай зависит от грунтовых характеристик участка. По технологии они должны быть погружены в твердый грунт, который расположен ниже точки промерзания. Во многих регионах страны такая точка находится на глубине до 2 м, для чего потребуется свая длиной 2,5 м (погружение + высота цоколя 20-40 см + технологическое отверстие 10-15 см). Определить требуемую глубину закручивания можно несколькими путями: самостоятельно сделать несколько ям до 2 м на участке, узнать интересующую информацию на стройке по соседству (если таковая ведется или велась), взять информацию из справочников. Однако наиболее надежный способ — заказать геологическое исследование с привлечением специалистов и получением заверенного ими заключения.

Расстояние между винтовыми сваями

При определении интервала между опорами главным фактором влияния являются предполагаемые нагрузки. Часто монтажники используют уже готовые стандартные значения:

2 м (минимальное). Это расстояние для наиболее массивных строений с крупными габаритами, а также при желании заказчика построить основание с запасом прочности.
2,5 м (оптимальное). Такая дистанция выбирается в большинстве случаев, позволяя создать конструкцию достаточно надежную и без лишних трат.
3 м (максимальное). Данный интервал — максимально допустимый по нормам СНиП и всегда применяется для облегченных строений.

На практике самое надежное решение — сделать индивидуальные расчеты для конкретного объекта, где будут учтены все факторы влияния, включая характеристики грунта, его рельеф, климатические особенности региона и т. д.

Сколько нужно свай?

Расчет числа опор выполняют, когда известны следующие исходные данные:

Сумма нагрузок на фундамент. Сюда входят не только строительные материалы, но и полезные нагрузки (вес жильцов, мебель, бытовая техника, коммуникации), а также дополнительные (ветровые, снеговые, которые зависят от региона). Для простоты расчетов часто используют справочные показатели: полезные 150 кг/м², дополнительные 180 кг/м².
Несущая способность почвы. Нужное значение находят в справочнике, после определения типа грунта. Если структура показывает присутствие нескольких разных его видов, вычисляют среднее арифметическое в соответствии с толщиной каждого пласта (задача для специалиста).
Размеры постройки. Они нужны для определения площади объекта и расчета количества м².

Количество опор вычисляют делением общей суммы всех нагрузок (с применением коэффициента надежности 1,2-1,3) на несущую способность 1 сваи. Результат округляют в сторону увеличения и получают искомую цифру, к которой могут быть добавлены дополнительные столбы для участков, где будет печь, камин, массивный бак для воды и т. д.

Пример. Для Афрейма размером 6×8 м (48 м2) выбраны СВС 89 (способны выдержать до 2500 кг). Вес строительных материалов составляет 5000 кг.

Расчет. (48×150 + 48х180 + 6300)х1,3 : 2500 = 11,513 (округляем до 12). По длинной стороне ставим 4 штуки, по короткой — 3 и 2 в центре на пересечении линий, соединяющих столбы по периметру.

Этапы монтажа

Строительство дома-шалаша на винтовых сваях выполняют по определенному алгоритму с точным соблюдением требований технологии и нормативных документов.

Установка фундамента

При сооружении основания используют типовую схему, как только проведена расчистка стройплощадки от растительности и мусора:

Согласно проектным чертежам, ориентируют расположение постройки по сторонам света, затем выполняют разметку: начинают с угловых колышков, соединяют их бечевкой, проверяют правильность диагоналями, отмеряют интервалы между столбами и ставят на месте каждой опоры вешку.
Делают приямок в первой угловой точке (углубление до 30 см), помещают в него наконечник, продевают в технологические отверстия рычаг и силами 2-х работников с нажимом начинают вращение по часовой стрелке.
Третий строитель уровнем контролирует вертикальность ствола.
Вращение прекращают при достижении проектной глубины, когда закручивание максимально затрудняется (вплоть до деформации монтажных отверстий) и переходят к следующей опоре.

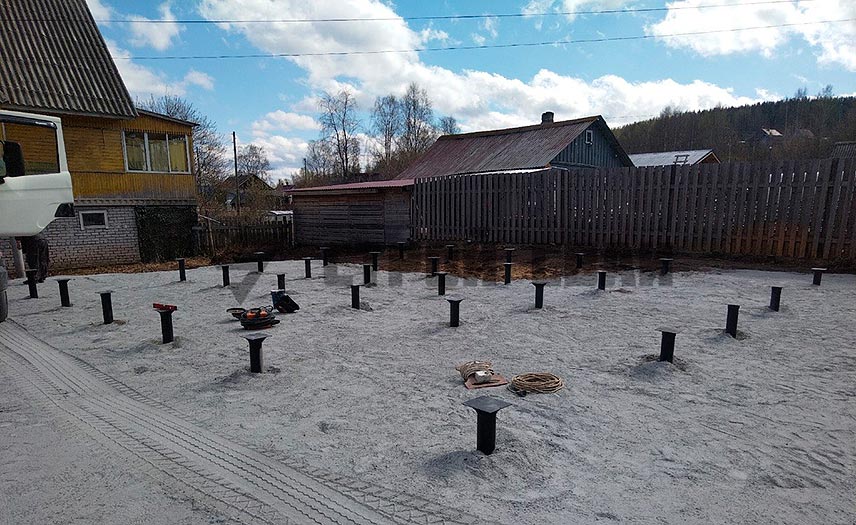

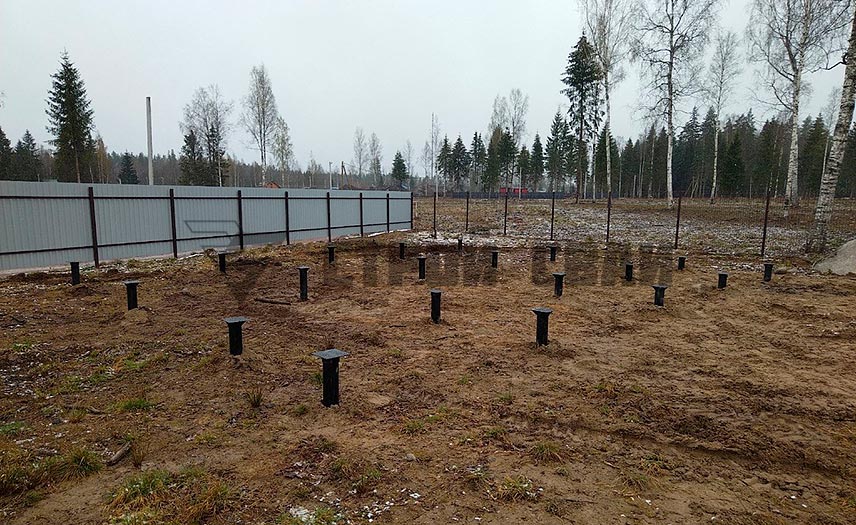

Когда все столбы закручены, нивелиром отмеряют высоту цоколя, ставят отметки и срезают верхушки болгаркой.
В стволы засыпают ЦПС, приваривают на них оголовки — вначале прихватывают в 3 точках каждый, проверяют горизонтальность монтажных площадок и обваривают по кругу.

По окончании сварочных работ все швы зачищают и прокрашивают эпоксидной грунт-эмалью.

Монтаж пола

На монтажные площадки укладывают соответствующие им по форме куски рубероида — прокладки для защиты деревянной обвязки от влаги на металле. Поверх анкерами крепят обвязку — цельный (100×150 или 150×150 мм) либо сборный (из доски 50×150 мм) брус. Цельный по углам соединяют «в лапу» или «в полдерева», сборный — «в елочку». По обвязке через каждые 60 см металлическими уголками крепят лаги — поставленную на ребро доску 50×150. По нижней кромке лаг прибивают бруски, на которые кладут черновой пол. Его закрывают ветрозащитной мембраной, помещенным в ниши между лагами утеплителем, гидроизоляцией и опять досками. Когда будут возведены стены и крыша Афрейма, настилают ковролин, ламинат, паркет или другое финишное покрытие.

Возведение стен

К половым лагам снизу по краям основания саморезами прикручивают треугольные фермы, после укрепляют их еще и металлическими пластинами. Их собирают на земле и ставят в готовом виде. Первые несколько ферм скрепляют временными раскосами, чтобы они не падали, далее устанавливают по 1 треугольнику, постепенно выстраивая каркас. Для фронтонов берут фермы из толстых балок с перемычками для установки дверей и оконных рам определенных размеров. Во всех местах соединения деревянных элементов делают прокладки из утеплителя для повышения изоляционных свойств.

Обустройство кровли

Фермы соединяют стропилами, при монтаже которых строго следят за соблюдением проектных размеров конструкции. По верху треугольников в месте соединения балок с обеих сторон прикручивают прочные перемычки. Когда каркас готов, боковые стены, которые одновременно являются и крышей, накрывают паропроницаемой пленкой, слоем утеплителя, гидроизоляцией и кровельным материалом. Разновидностей его существует масса, но для А-фрейма чаще всего берут металлочерепицу, профнастил, ондулин, гибкую черепицу.

Плюсы и минусы

Винтовые сваи для Афрейма — одно из самых популярных решений, выбираемых заказчиками благодаря массе весомых достоинств:

Ставить свайно-винтовой фундамент можно при любых характеристиках грунта: подойдут торфяники, заболоченные, вблизи водоемов, слабонесущие, рыхлые виды почвы, а также неровные по рельефу участки.
Строить такое основание можно в любой сезон, даже при отрицательных температурах: если земля мерзлая, достаточно заказать спецтехнику.
Сроки монтажа — наиболее короткие из всех типов фундаментных конструкций: для небольшой постройки на установку хватает 1 дня.
При использовании заводских столбов с качественной антикоррозийной защитой и соблюдении технологии монтажа служить такой фундамент будет не менее 80-100 лет, а при благоприятных условиях — намного больше.
Стоимость материалов и работ даже при привлечении наемной рабочей силы на 40-50% ниже, чем при возведении бетонной ленты.

Свайные опоры подвержены коррозии, но при заводской обработке и изготовлении из нового металла они будут служить намного дольше заявленного срока. Их невозможно установить в скальный грунт, также нельзя обустроить подвал в доме на свайном основании.

Видео описание

Заключение

Теперь вы знаете, как провести пошаговое строительство афрейма на свайном фундаменте и чему нужно уделить внимание на каждом этапе процесса. Если точно следовать рекомендациям технологии и соблюдать все указанные в проекте размеры, треугольный домик может стать надежным и комфортным уголком для отдыха всей семьи, а при желании вложиться по полной — и постоянным местом проживания. Однако и в том, и в другом случае не стоит забывать о важности предварительного исследования участка и выполнения грамотного проектирования.
