Барнхаус на винтовых сваях своими руками

Современные стили строительства жилых домов предлагают потребителю новые освежающие глаз и восприятие идеи. Об одном из таких дизайнерских решений, появившихся из желания модернизировать уже имеющееся помещение (чаще всего хозпостройку), пойдет речь. В нашей статье мы расскажем, как возвести свайно-винтовой фундамент под барнхаус, рассмотрим преимущества и недостатки данного варианта, а также порядок сооружения самого дома.

Содержание

Что это такое

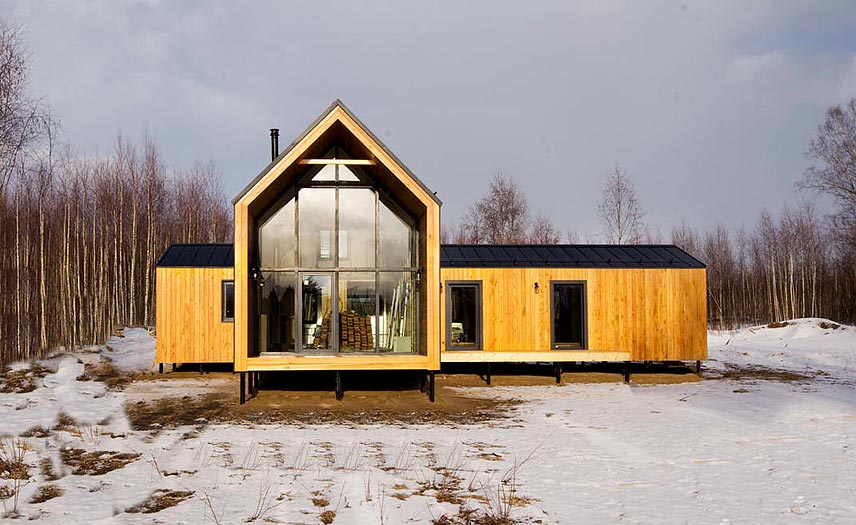

Барнхаус в переводе с английского — это амбар, сарай, коровник, словом, просторная хозяйственная одноэтажная постройка. Название свое стиль получил около 100 лет назад, когда начавшие заниматься сельским хозяйством горожане стали приспосабливать имеющиеся в их распоряжении строения под жилье. Их главные особенности:

Форма — вытянутый прямоугольник (короткая сторона — фасад).
Крыша — двускатная без свесов, может быть как симметричной, так и нет.
Двери — большие, могут быть раздвижными, с двойной конструкцией (дополнены обычными), «голландскими».
Остекление фасада — полностью или частично, для расширения возможностей естественного освещения.
Планировка — один этаж (редко — 2) с обширными антресолями для спальни, кабинета и т. д. Внизу зонирование пространства мобильными перегородками, дизайнерскими приемами.

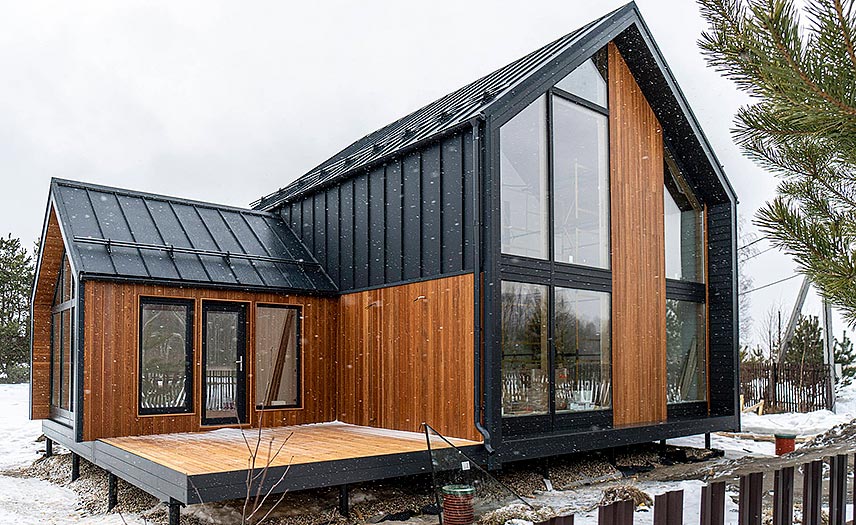

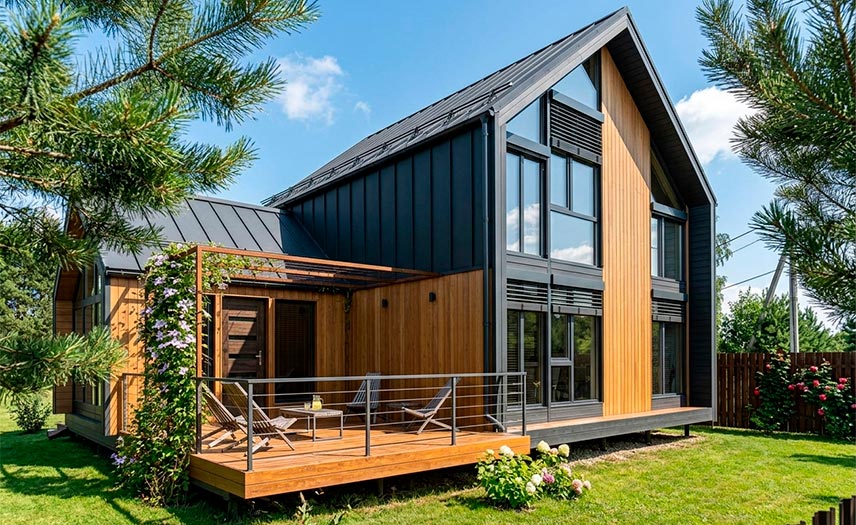

Терраса — за счет вдвинутого фасада, необязательный элемент.

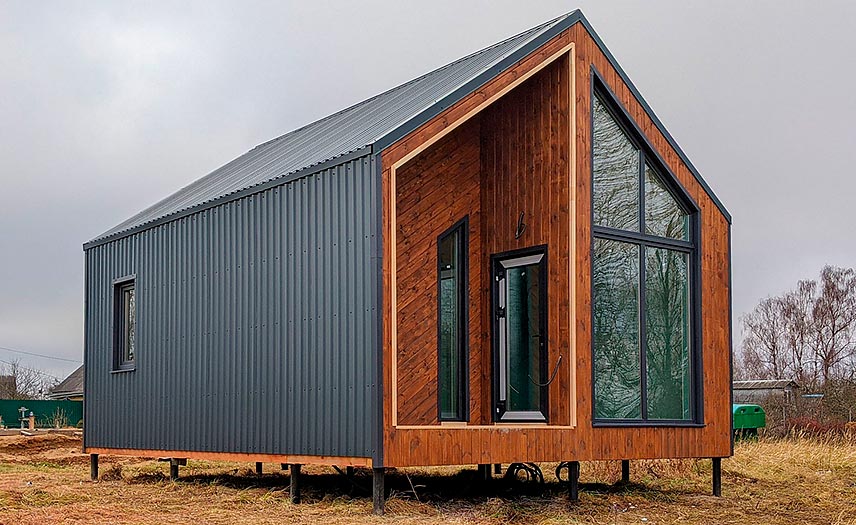

Оптимальным выбором фундамента под постройки такого типа являются винтовые сваи. Сами дома делают из различных материалов, но чаще применяют каркасную технологию. Иногда используют готовые СИП-панели, модульные конструкции, сокращающие сроки строительства.

Какие винтовые сваи выбрать?

Подбор типоразмера свайных опор делают, исходя из предполагаемого объема общих нагрузок — основных (стройматериалы), полезных (мебель, бытовая техника, коммуникации, жильцы) и дополнительных (ветровые, снеговые). Нагрузки рассчитывают, когда готов проект дома барнхаус на сваях и тогда же подбирают типоразмер столбов:

СВС 89. Несущая способность составляет 2,5 т. Толщина металла в стволе — 3-3,5, в лопасти — 4 мм. Диаметр последней — 250 мм. Это вариант для одноэтажных каркасных или из СИП-панелей построек.
СВС 108. Здесь допустимая нагрузка на одну опору — 3 т. Лопасть имеет параметры (толщину и ширину) соответственно 4 и 300 мм, стенка в стволе — 3,5-4 мм. Такие столбы ставят при строительстве двухэтажных или с мансардой строений.

Также при выборе учитывают длину ствола. Для конкретного проекта параметр высчитывают, суммируя высоту надземной части (20-40 см), размер технологического отверстия (10-15 см) и глубину закручивания. В среднем длина получается около 2 м, но в зависимости от региона может меняться (для самых длинных используют доборники). Рассчитывают ее после выяснения глубины закручивания, которая находится в прямой зависимости от уровня промерзания грунта и того, насколько глубоко ниже находится плотный слой. Именно в него, согласно технологии, должны погрузиться наконечники стальных опор — в противном случае их выдавит морозное пучение. Для получения информации о характеристиках почвы проводят геологическое исследование участка. Более простой и дешевый вариант — самостоятельно выкопать несколько ям глубиной до 2 м. Есть и менее надежные, но более легкие, альтернативы — раздобыть нужные данные на стройке по соседству или взять из справочников. Однако даже в пределах одной стройплощадки глубина промерзания и структура грунта могут отличаться.

Расстояние между винтовыми сваями

Шаг установки зависит от величины общих нагрузок и степени плотности грунта. При этом может быть использовано одно из стандартных значений:

2 м — минимальное расстояние, которое используется для самых массивных барнхаусов, а также теми, кто желает иметь запас прочности.
2,5 м — оптимальный интервал, позволяющий выстроить надежный фундамент, не допустив при этом перерасхода средств.
3 м — максимальная дистанция, допустимая при сооружении свайно-винтовых оснований, подходит для наиболее легких строений (возможна вибрация полов).

Стандартные величины — вариант для самостоятельного строительства или в отсутствие специалистов. Однако на практике почти всегда выполняют индивидуальные расчеты под каждый проект, учитывая все его особенности.

Сколько нужно свай?

Важным этапом проектирования является расчет количества столбов, для чего нужно знать несколько величин: площадь барнхауса, сумму всех нагрузок, несущую способность 1 опоры и грунта. При расчете вычисляют размер всех нагрузок с учетом площади, умножают на коэффициент надежности (1,2-1,3), а затем делят на несущую способность 1 сваи.

Пример. Для просторного барнхауса (10×12 м = 120 м2) выбраны СВС 89 (выдерживают до 2500 кг). Дополнительные нагрузки (справочно) составляют 180 кг/м², полезные — 150 кг/м². Предварительно вес строительных материалов оценен в 18000 кг.

Расчет. ((120×180 + 120×150 + 18000)х1,3):2500 = 29,952 (округляем до 30 штук). По короткой стороне закручиваем опоры через 2,5 м, по длинной — через 2,4 м (12:5). Остальные равномерно распределяем по всему свайному полю, исходя из интервалов по периметру.

Этапы монтажа

Строительство дома на винтовых сваях выполняют, точно следуя пошаговой инструкции, с соблюдением всех технологических требований.

Возведение основания

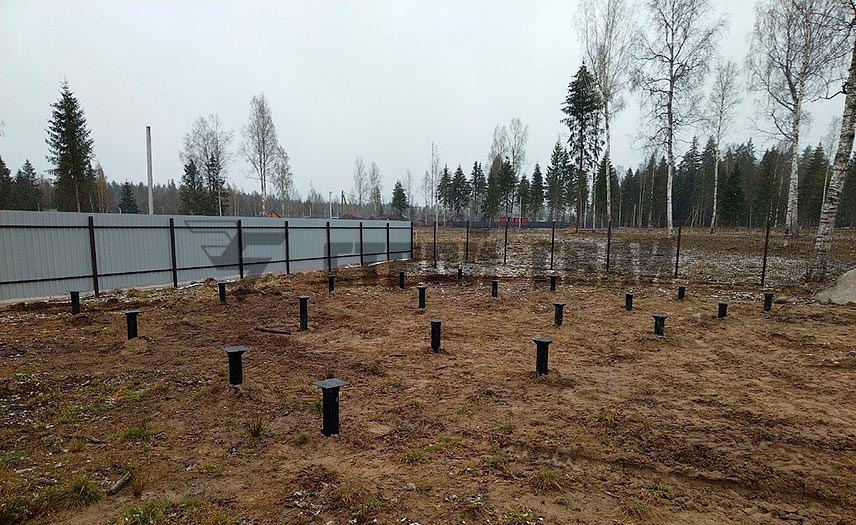

Установку свайного фундамента под барнхаус проводят по типовой схеме:

Убирают с участка растительность, мусор, камни.
Выполняют разметку основания, используя колышки и шнур.
В приямок (глубина до 30 см) устанавливают наконечник сваи и закручивают вручную либо спецтехникой.
На закрученных опорах отмечают единый горизонтальный уровень, срезают верхушки и заполняют стволы цементно-песчаной смесью.

На обрезанные стволы приваривают оголовки покрывают места среза металла и сварные швы эпоксидной грунтовкой.

Устройство пола

Через прокладки из рубероида на оголовки крепят обвязку: из бруса (150×150 или 100×150 мм) с угловым соединением «в лапу», «в полдерева» или из доски (50×150, сбитой гвоздями) — в «елочку». К обвязке присоединяют лаги (доска 50×150), установленные ребром, с помощью металлических уголков — каждые 60 см. Далее к лагам прибивают бруски, на них выкладывают доски чернового пола, которые застилают ветрозащитной мембраной. В ниши между лагами помещают утеплитель, покрывают его гидроизоляцией. Опять закрывают досками, после возведения стен и крыши делают финишное покрытие — укладывают паркет, ламинат, ковролин и т. д.

Сборка каркаса

Для стоек наружных стен и верхней обвязки используют брус (цельный или сборный) 150×150 или 200×200 — в зависимости от размеров дома. Для внутренних перегородок — 100×100 или 150×150, для укосин — 100×100 или 125×125.

Вначале устанавливают угловые стойки, закрепляя их временными укосинами. Сооружают верхнюю обвязку и ставят по стенам промежуточные стойки через каждые 60 см, убирают временные и устанавливают настоящие укосины. Размечают и закрепляют балки стропильной системы с обрешеткой, ставят стойки для внутренних перегородок.

Обшивка стен и кровли

Внутреннюю отделку барнхауса выполняют влагостойким гипсокартоном или OSB-плитами, поверх которых используют различные декоративные покрытия: вагонка, обои, плитка, штукатурка, покраска и т. д. Для наружной облицовки вариантов также немало: обивка OSB-плитами с отделкой блок-хаусом, виниловым или металлическим сайдингом, термопанелями, планкеном и др. Между внешним и внутренним покрытием последовательно помещают паронепроницаемую пленку (с внутренней стороны), утеплитель, паропроницаемую мембрану. Используя дистанционные планки, организуют вентиляционные зазоры. «Сэндвич» для потолка делают аналогично, но в качестве покрытия для кровли выбирают специальные материалы: ондулин (еврошифер), металлическую или керамическую черепицу, профнастил, мягкую кровлю.

Плюсы и минусы

Использование винтовых свай для основания барнхауса — один из самых популярных вариантов, выбираемый потребителями за свои многочисленные преимущества:

Строить можно на участке с любыми по плотности грунтами и неровным рельефом.
Для монтажа основания потребуется 1-2 дня, причем с минимальным объемом земляных работ.
Проводить возведение конструкции можно при любой погоде и даже в морозы, т. е. строительство фундамента доступно круглый год.
Срок службы оснований на опорах заводского изготовления достигает 80-100 лет.
Стоимость свайной конструкции при закупке опор у производителя обойдется на 40-50% дешевле любого варианта из бетона.

Минусов у технологии нет, кроме запрета на установку в каменистый грунт или на участке, представляющем сплошную скалу.

Видео описание

Заключение

Теперь вы знаете, как построить дом в стиле барнхаус на винтовых сваях своими руками, его достоинства и недостатки, а также об основных этапах его возведения. Данный стиль как нельзя лучше сочетается с винтовыми сваями и оптимально подходит к ним в плане нагрузок. Простота и доступность такого основания привлекают многих владельцев, а эксплуатационные качества не уступают традиционным бетонным конструкциям. Однако не стоит забывать, что для получения хорошего результата предварительные исследования и проектирование должны быть проведены специалистами.
