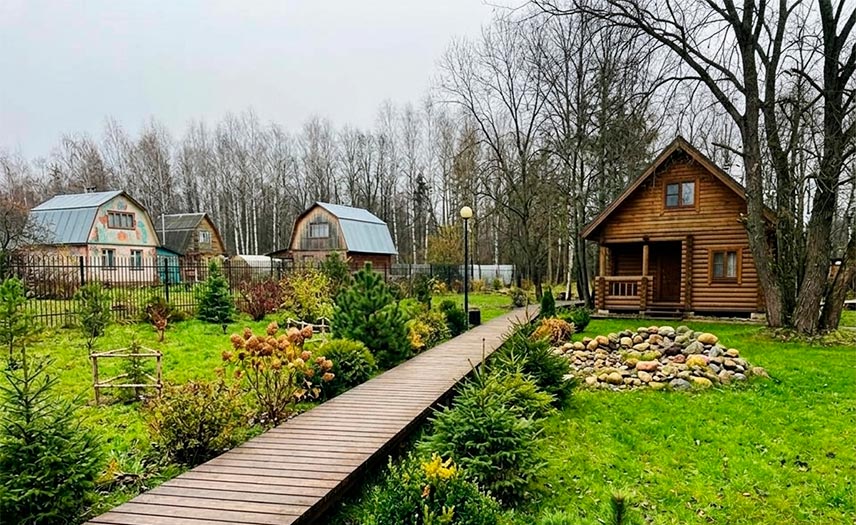

Дорожки на винтовых сваях из террасной доски своими руками

При благоустройстве частного загородного участка у многих владельцев возникает вопрос об удобном и безопасном способе перемещения по его территории. Наиболее оптимальное решение — сделать дорожки для дачи на винтовых сваях своими руками. Давайте рассмотрим, какие материалы будут самыми долговечными и в то же время недорогими, как выбрать стальные опоры и правильно их разместить, узнаем особенности их монтажа, а также оценим все плюсы и минусы технологии.

Содержание

Материалы для дорожек

Конструкция садовых настилов очень проста — в землю вкручивают железные столбы, соединяют их металлопрокатом или брусом, на каркас настилают покрытие из разных материалов:

Террасная доска (декинг) может быть изготовлена из натуральной древесины или ДПК. Выпускается в виде готовых модулей различных размеров с креплениями для облегчения монтажа. Натуральный садовый паркет делают из твердых пород (лиственница, клен, ясень) со сроком службы до 50 лет или редко из мягких (береза, сосна), которые служат до 30-35 лет. Устойчивость к внешним факторам достигается благодаря заводской термообработке, но требует дополнительной защиты 2 раза в год (масло, краска, лак). ДПК (древесно-полимерный композит) изготавливают из древесной муки с добавлением полимерных составляющих. Благодаря гидрофобным добавкам материал устойчив к влаге и служит до 20 лет без дополнительных обработок.
Обрезная доска толщиной от 5 см. Ее укладывают поперек или вдоль, простой в монтаже и бюджетный материал, требующий обработок антисептиками. Практичнее использовать лиственницу или сосну (более дешевый вариант).
Цельный брус. Такое решение рентабельно, когда после стройки остались пиломатериалы. Если бруски отшлифовать, получится экологичное и красивое покрытие. При регулярной обработке прослужит достаточно долго.

Из всех рассмотренных решений наиболее часто изготавливают дорожки на винтовых сваях из террасной доски. Это экономичный и долговечный материал. ДПК прочный, износостойкий, не требует пропиток, но стоит дороже. Натуральная древесина стоит дешевле, но нуждается в регулярной защите.

Какие винтовые сваи выбрать для дорожек?

Сделать надежное и экономичное основание можно только при правильном подборе параметров металлических опор. Главным является типоразмер (диаметр ствола). Для свайных оснований под легкие сооружения используют:

СВСН 57 с несущей способностью в пределах 1,2 т. Толщина металла в стволе 3-3,5 мм, ширина и толщина лопасти 200 и 4 мм.
Ø 76 мм. Столбы этого диаметра способны выдержать до 1,5 т. Стенка в стволе — толщиной 3-3,5 мм, параметры лопасти — 250 и 4 мм (ширина и толщина).
Ø 89 мм. Эти опоры выдерживают массу до 2 т на единицу. Толщина металла — 3-3,5 мм, ширина и толщина лопасти — 250 и 4 мм.

Второй по важности параметр при строительстве садовой дорожки на сваях — длина ствола стальной опоры. Ее выбирают, ориентируясь в первую очередь на глубину закручивания. Она зависит от двух следующих показателей: точки промерзания грунта и расположения плотного пласта почвы, который находится ниже этой точки. Оба значения можно приблизительно узнать из справочника. Например, в Ленинградской области это 1,5-1,8 м. Более точную информацию получают при исследовании грунта на участке. Самый надежный вариант — заказать в специализированной компании. Самостоятельно получить информацию можно, выкопав яму до 2 м или узнав у соседей (если ранее устанавливали).

В итоге, длину металлических столбов вычисляют, сложив показатель глубины закручивания, предполагаемую высоту основания (минимум 15-20 см, в среднем 40-50 см) и отверстия для монтажа (10-15 см).

Расстояние между сваями для террасных дорожек

Дистанция между опорами может быть выбрана по одному из стандартных значений:

Минимальный интервал в 2 м. Устройство настила на винтовых сваях по этой схеме применяют для самых массивных сооружений, при высокой предполагаемой нагрузке, при желании делать все «с запасом».
Оптимальный шаг в 2,5 м. Этот вариант подходит в большинстве случаев — он гарантирует достаточную прочность без перерасхода средств. Его используют при укладке садового паркета на основание средней ширины.
Максимальное расстояние 3 м. Такой интервал, согласно СНиП, предельно допустимый для устройства свайных фундаментов. Его применяют для конструкций с минимальными размерами и самыми легкими покрытиями.

При строительстве шаг установки столбов лучше рассчитать индивидуально под проект. Показатель зависит от параметров выбранных изделий, материалов обвязки и настила.

Сколько нужно свай для дорожки?

Количество металлических опор при создании основания напрямую связано с несколькими факторами:

показатель снеговой и ветровой нагрузки для данной местности (справочно — 180 кг/м²);
предполагаемые нагрузки на основание (среднее значение — 150 кг/м²);
несущая способность одной СВС;
масса применяемых стройматериалов;
площадь сооружения.

Для расчетов используют формулу: сумму всех нагрузок умножают на коэффициент надежности и делят на несущую способность одной СВС.

Пример. Ряд досок, уложенных на сваи, имеет протяженность 20 м при ширине 1 м (площадь 20 м²). Для покрытия потребуется примерно 1 куб доски (масса 800 кг). Предполагаемые нагрузки — 20×150=3000 кг. Дополнительные нагрузки — 180×20=3600 кг. Масса швеллера для обвязки — 5000 кг.

Расчет: (800 + 3000 + 3600 + 5000) х 1,3:1200=13,43. Округляем до 14 и для надежности добавляем пару штук, чтобы расстояние гарантированно не превышало 3 м.

Этапы монтажа

Обустройство деревянных дорожек на сваях выполняют с точным соблюдением этапов пошаговой инструкции.

Закрутка опор

Перед установкой столбов размечают территорию: в местах монтажа забивают колышки через предусмотренные интервалы. Затем:

на месте каждого колышка делают приямок до 30 см глубиной;
устанавливают наконечник опоры в приямок и закручивают руками: продевают в монтажное отверстие рычаг (лом или трубу) и силами 2 работников с нажимом вращают, проверяя вертикальность магнитным уровнем;
или используют сваекрут, ориентируясь на заранее вычисленную глубину;
если наконечник прошел ниже уровня промерзания, а погружение стало трудным, деформируются технологические отверстия, это значит, что винт погрузился в плотный слой (достиг нужной глубины);
не допускают отклонения ствола по вертикали более чем на 2° (контролируют строительным уровнем).

Когда все столбы закручены, с помощью нивелира выводят горизонтальную плоскость на высоте основания. Перед привариванием оголовков засыпать сваи лучше ПЦС — сухая смесь не образует пустот, эффективно вбирает влагу, а работать с ней намного чище, чем с бетоном. Если участок с перепадами высот, дорожку проектируют в виде ступенчатой узкой террасы, состоящей из нескольких площадок. В этом случае высота над землей у нижних столбов будет выше, чем у расположенных выше по склону.

Монтаж обвязки, сборка каркаса

В качестве обвязочного материала используют:

цельный брус 100×100 или 100×150 мм;
наборный из досок 50×150 мм;
швеллер.

Брус укладывают на оголовки с прокладкой из рубероида (защита от коррозии), для углового крепления используют соединение «в лапу» или «в полкорпуса». Если брус из досок, по углам его крепят гвоздями «в елочку». На обвязку с шагом 40 см укладывают лаги — доска на ребро 50×150 мм или металлический профиль (прикручивают саморезами). Если обвязка выполнена из швеллера, железные лаги приваривают.

Важно! Для деревянных деталей обязательны предварительные пропитки антипиренами и антисептиками. Места среза металла прокрашивают эпоксидной грунтовкой.

Укладка настила

Вид крепления деревянного настила на сваях зависит от материала:

простую доску прикручивают саморезами или прибивают гвоздями;
для террасной натуральной доски используют металлические клеммы, для пластиковой — пластиковые;
деревянные детали скрепляют между собой с помощью специальных пазов, выкладывая ряд настила;
если доску укладывают поперек, то торцы после подпиливания закрывают уголками и декоративным профилем.

При необходимости по окончании монтажных работ строители устанавливают ограждение и перила — из металлопрофиля или бруса.

Плюсы и минусы

Конструкция на стальных опорах имеет ряд несомненных преимуществ:

экономия при строительстве дорожки из досок на сваях при грамотном исполнении составит 30-50% в сравнении с такой же конструкцией на ж/б основании;
ее можно соорудить возле дома в самые краткие сроки — буквально за 1 день;
для строительства не важны состав грунта (песок, глина, торф или затопляемый участок) и рельеф местности;
работы можно вести в любой сезон, в том числе и зимой;
при установке заводских опор сооружение будет служить не одно десятилетие — изделия с производства имеют гарантированный срок годности от 80 лет.

У свайной технологии единственный минус — стальные опоры невозможно закрутить в скальный грунт.

Видео описание

Заключение

Дорожки из дерева на сваях — способ не только облагородить участок, но и сделать его более удобным и безопасным. Мы рассказали, как соорудить такой настил своими руками, какие для этого нужны материалы, преимущества и недостатки разных вариантов покрытия, а также о том, как выполнить работы самостоятельно. Однако конструкция будет намного надежнее и долговечнее, если использовать помощь профессионалов (проектирование, монтаж), как минимум — получить консультацию специалистов.
