Фундамент из блоков ФБС — пошаговая инструкция

Традиционная практика при строительстве частных жилых домов — ставить их на монолитное железобетонное основание. Однако есть и более экономичный способ, к тому же занимающий намного меньше времени. Речь идет о технологии укладки фундамента из ФБС блоков. В нашей статье мы расскажем об особенностях данной строительной методики, ее разновидностях, преимуществах и недостатках, а также познакомим вас с порядком устройства конструкции.

Содержание

Что это такое?

ФБС расшифровывается как фундаментные блоки сплошные. Это строительные элементы в форме параллелепипеда, сделанные из бетона и имеющие внутри арматуру для повышения прочности. Они могут быть разных размеров (длина 780-2380 мм, ширина 300-600 мм, высота 280-580 мм) и выпускаются в заводских условиях. Многие их виды изготавливаются с металлическими петлями на верхней стороне — для удобства укладки и транспортировки. При сооружении фундамента их выкладывают на подготовленную подушку в один ряд или более — зависит от глубины заложения фундамента (мелкозаглубленный, заглубленный). Между собой их скрепляют бетонным раствором, а по верху заливают армопояс — для повышения прочности.

Хотя при соблюдении требований технологии такие конструкции почти не уступают по эксплуатационным характеристикам монолитным основаниям, чаще всего их используют при строительстве построек со средней и маленькой весовой нагрузкой. Таких, как одноэтажные деревянные срубы, каркасные дома с подвалом и без подвала, гаражи, террасы, веранды, хозблоки, сараи и т. д.

Какие бывают виды

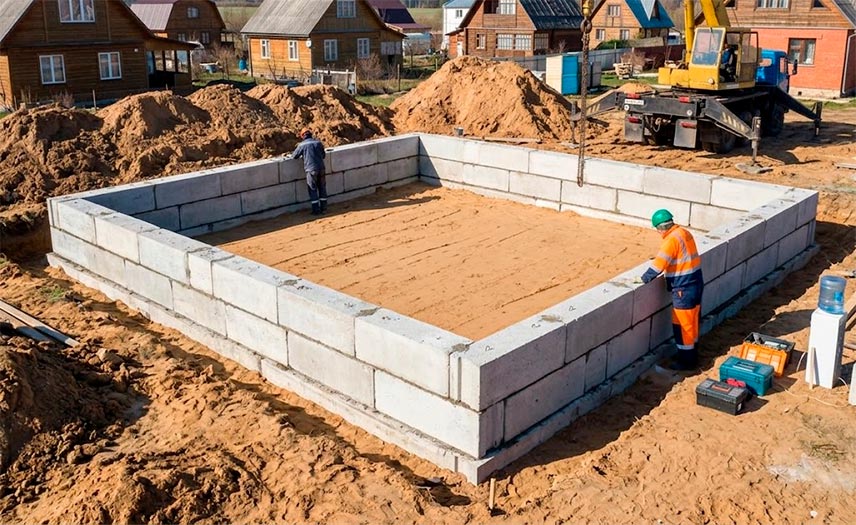

Ленточное основание — самый распространенный вариант сборной конструкции из блоков ФБС. Оптимально его устанавливать на песчаном или скалистом грунте, но он вполне подойдет и для участков с неустойчивой почвой. В этом случае для укрепления ленту кладут на монолитную ж/б подошву, расположенную по периметру постройки.

Для легких строений строят столбчатый фундамент: отдельные блоки устанавливают по периметру и под несущими стенами на равных расстояниях. Это более целесообразное в финансовом плане решение, применяемое на участках со сложными грунтами повышенной кислотности. Оно подходит для бань, щитовых домиков, бытовок и т. д.

Плюсы и минусы фундамента из блоков ФБС

К основным достоинствам сборных блочных оснований относятся:

скорость сооружения: монтаж выполняется с использованием техники, поэтому строительство происходит быстрее в разы;
минимум времени на твердение бетона: в отличие от монолитной ленты, которой требуется 28 дней для набора прочности, армопояс можно нагружать уже спустя 1-2 недели (зависит от погоды);
сравнительно низкая стоимость: сборный ленточный фундамент из блоков ФБС можно выстроить дешевле, чем такую же по размерам монолитную конструкцию;
гарантированное качество: ж/б изделия изготавливаются в условиях производства строго по нормам ГОСТ и проходят многоступенчатый качественный контроль;
удобство установки: благодаря наличию специальных пазов по бокам и монтажных петель укладка ФБС выполняется без проблем;
длительный срок эксплуатации — при грамотном монтаже с выполнением технологических норм сборная блочная конструкция прослужит до 100 лет и более.

Главным недостатком данного варианта является обязательная теплоизоляция материалами высокого качества. Также не следует выбирать его при пучинистом грунте. А при строительстве дома с большой массой (каменного, кирпичного) — делать не только прочную подошву, но и сооружать армопояс, значительно повышающий несущую способность основания.

Как правильно сделать фундамент из блоков ФБС

Для получения точных данных о типе грунта на участке, расположении ГВ и слоев почвы с разными характеристиками, а также уровне промерзания, проводят геологическое исследование. Исходя из полученной информации, специалисты выполняют проектирование, где учитывают в том числе и сведения о постройке: предполагаемых нагрузках, этажности, наличии или отсутствии подвала и т. д. Чаще всего выбирается сборный ленточный фундамент, поэтому будем рассматривать его поэтапное строительство.

Подготовка

При разработке проекта составляют чертежи и схемы, рассчитывают количество материалов для сооружения конструкции. Поэтому на подготовительном этапе нужен следующий план действий: расчистить строительную площадку, определить место для установки крана и складирования стройматериалов, предварительно выяснить последовательность монтажных операций.

Земляные работы

На расчищенной площадке делают разметку основания: вначале отмечают углы периметра, вбивая колышки, затем соединяют их бечевкой, проверяют перпендикулярность углов диагоналями. При наличии внутренних перегородок размечают их, следуя размерам, указанным в проекте. Ленточный фундамент принято укладывать в траншею, но, если земля осыпается или предполагается устройство цокольного этажа (глубина 1-1,4 м), роют котлован — это облегчит монтаж громоздких бетонных изделий. Для этого привлекают экскаватор, т. к. объем вынутого грунта значительный. При сложном периметре у строения для разметки используют краску или известь. А если все-таки роется траншея, ее намечают разноцветными флажками, установленными ровно посередине будущих стен постройки. Оба способа помогают экскаваторщику провести рытье углубления с максимально возможной точностью.

Устройство подушки

В созданном котловане тщательно с помощью нивелира выравнивают и трамбуют дно, после чего засыпают подушку из песка или песчано-щебневую. Чисто песчаная подложка может быть использована для легких построек типа бытовки или террасы. Однако для фундамента из ФБС блоков для дома из газобетона или другой более массивной постройки следует уложить вначале песок толщиной 15-20 см, затем щебень или гравий таким же слоем. Каждый материал насыпают постепенно по 5-7 см, увлажняя и трамбуя каждый пласт. Чтобы получить более плотную поверхность, по щебню еще насыпают отсев и тоже проходят несколько раз виброплитой — хорошим уплотнение считается тогда, когда прошедший по поверхности рабочий не оставляет следов.

Обустройство подошвы

Укладка фундаментных блоков может быть выполнена на один из видов подошвы:

Монолитная. По готовой подушке, используя размеры проектных расчетов, устанавливают деревянную опалубку из доски 20-25 см. Ее ширина должна быть больше ширины закупленных ФБС вдвое (минимум шире на 10-20 см) и рассчитывается на этапе проектирования. Далее на пластиковых фиксаторах в опалубку помещают армокаркас и одномоментно заливают бетоном. При этом армировать следует с учетом требования покрытия прутков бетоном слоем минимум 2,5-5 см. Разравнивают поверхность подошвы и ждут твердения до 3-4 недель.
Сборная — из бетонных блоков ФЛ. По утрамбованной подушке с помощью спецтехники укладывают ж/б элементы трапециевидной формы, а просветы между ними замоноличивают бетоном.

Монолитный тип используют, если на участке превалирует глина или другие неустойчивые виды почвы, а также для объектов с повышенной массой. Но в случае хороших грунтовых характеристик плотности достаточно и сборной подошвы.

Укладка блоков

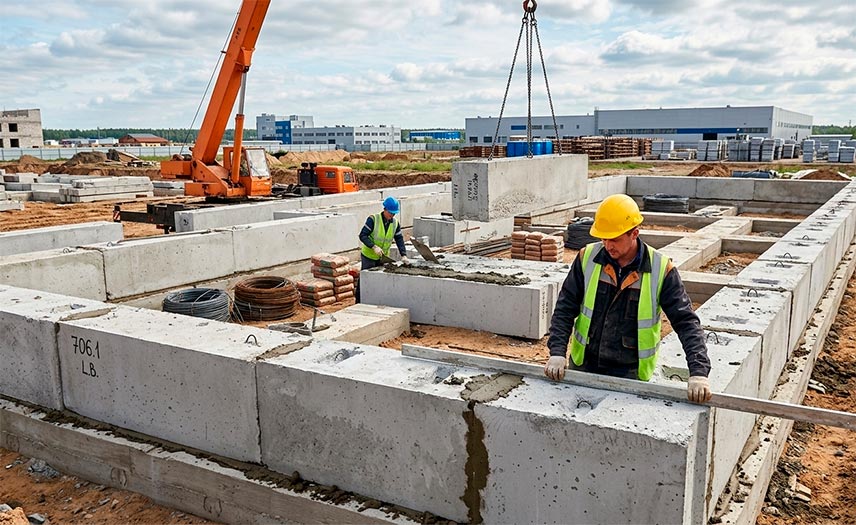

На готовую подошву выкладывают раствор М100 (примерно 10 л на 1 элемент) и начинают с помощью крана выставлять ФБС. Вначале выкладывают углы, используя уровень для проверки правильности кладки. Затем между ними натягивают бечевку и продолжают строительство, заполняя бетоном проемы между соседними элементами. При этом укладка вперевязку обязательна — вертикальные швы верхнего ряда смещаются относительно вертикальных швов предыдущего. Постоянно контролируют прямолинейность расположения блоков, используя отвес или строительный уровень.

Армопояс

Когда кладка завершена, для усиления основания по верхнему ряду выполняют дополнительно армирование. Из рифленых прутов с диаметром 12-16 мм (продольных) и стержней с Ø 6-8 мм (поперечных) с помощью вязальной проволоки делают сетку в 2-4 продольных прутка (зависит от ширины основания). По краям верхнего ряда ФБС ставят опалубку, внутрь помещают пластиковые фиксаторы, на них — армопояс или каркас (сетка в 2 ряда один над другим). Размеры арматуры делают с учетом того, что она должна быть покрыта бетоном. Заливают раствором за один прием, как и монолитную подошву, уплотняют штыкованием или вибропогружателем, накрывают пленкой и оставляют для вызревания бетона на 10-14 суток.

Гидроизоляция

Если на участке высокая влажность, существует риск подтопления весной или близко к поверхности находятся ГВ, обязательно сооружение дренажной системы. Грамотный дренаж предполагает размещение труб по внешней стороне подошвы с уклоном в сторону водосборника — колодца на расстоянии 15 м от дома и ниже по уровню минимум на 40 см. Это поможет избежать переувлажнения почвы вблизи фундамента, но полноценную его защиту можно обеспечить лишь правильно нанесенной гидроизоляцией. После застывания раствора в швах и на армопоясе поверхность конструкции с наружной и внутренней стороны покрывают гидроизоляционными материалами — рулонными или жидкими. Когда мастика высохнет, можно делать обратную засыпку и возводить стены.

Видео описание

Заключение

Теперь вы знаете, как осуществить строительство фундамента из блоков ФБС своими руками, какие его виды можно построить, как лучше подобрать под конкретную постройку. В большинстве случаев, когда нужно возвести небольшой облегченный объект, этот вариант станет наиболее выигрышным по всем позициям. Также не стоит забывать, что эффективность и все преимущества данного решения во многом зависят от точности следования технологическим рекомендациям и строительным нормам.
