Фундамент монолитная плита своими руками — пошаговая инструкция

Для участков с пучинистыми или слабонесущими грунтами, с высоким УГВ стоит отдать предпочтение строительству плитного основания. Этот вид конструкции обладает предельно возможной надежностью, а при соблюдении пошаговой инструкции монтажа его можно изготовить самостоятельно. В нашей статье мы расскажем, как правильно залить монолитную плиту фундамента под дом своими руками, из каких слоев она состоит, о порядке выполнения расчетов и проведения монтажных работ.

Содержание

Устройство фундаментной плиты

Данное основание не нуждается в глубоком залегании, скорее наоборот — его «плавающие» свойства и несущая способность будут выше при близости к поверхности земли. Морозное пучение не сможет повредить конструкции — основание вместе с домом будет «плавать» при подвижках. Это станет возможным, если схема устройства фундамента плиты для частного дома точно соответствует технологическим требованиям и имеет следующее строение:

Дно котлована с плотно утрамбованным грунтом.
Прослойка из геотекстиля, предотвращающая размытие или заиливание «подушки» при повышенной влажности почвы, полностью исключающая проникновение грунтовой влаги из нижних уровней.
«Подушка» из песка и гравия: они засыпаются послойно или могут быть в виде песчано-гравийной смеси. Материал во время засыпки увлажняют для лучшего уплотнения.
Подбетонка или бетонная подготовка — это цементный раствор (пласт 10 см), который заливают для выравнивания поверхности под основную плиту и с целью исключения риска повреждения гидроизоляционной прослойки щебеночными частицами.
Гидроизоляция, которую чаще всего делают из рулонных материалов с полимер-битумной основой, уложенных в 2 уровня внахлест.
Утеплительная прослойка — экструдированный пенополистирол.
Армирующий каркас, состоящий из 2-3 уровней. Каждый сделан из стальной рифленой арматуры, уложенной перпендикулярно друг другу, и скрепленной с другими решетками с помощью соединительных элементов (лягушек).
Бетонная монолитно залитая плита.

Это основная схема, которую используют чаще всего. Иногда вносятся дополнения: делают не один, а несколько прокладок из геотекстиля (между слоями «подушки») для лучшего армирования «пирога».

Проектирование

Надежная основа получится при строгом выполнении технологии строительства плитного фундамента для дома, которая в первую очередь предписывает сделать нужные расчеты.

Расчет нагрузок

Для определения параметров будущего основания необходимо знать сумму всех нагрузок: масса стройматериалов, ветровые и снеговые, полезные. Подсчет веса материалов довольно прост — для этого требуется высчитать площадь дома, определить расход материалов и высчитать их вес. Для других типов нагрузок существуют справочные величины: ветровые и снеговые — 180 кг/м², полезные — 150 кг/м². При расчете их умножают на площадь, суммируют с весом материалов и применяют коэффициент надежности (1,2-1,3). Результат делят на площадь основания и получают давление на 1 м². Сравнивают его со значением из таблицы для определенного типа почвы (который есть на участке).

Мелкий или пылеватый плотный песок

Мелкий или пылеватый песок средней плотности

Твердые и пластичные супеси

Твердые и пластичные суглинки

Глина твердая

Глина пластичная

0,35

0,25

0,5

0,35

0,5

0,25

Пример. На плотном песке предельное давление 0,35 кг/см² или 350 кг/м². При площади 81 м² можно строить здание весом 81×350 = 28,350 т. Если масса деревянного каркасного дома порядка 13 т, то на фундамент остается чуть больше 15 т.

Определение размеров

Длина и ширина основания должны быть чуть больше (приблизительно 10 см) параметров постройки. При выборе высоты ориентируются на следующие цифры:

Хозяйственные постройки, садовые сооружения, небольшие пристройки — 10-15 см.
Каркасники, деревянные и газосиликатные строения в 1 этаж — 20-30 см (минимальная толщина монолитной плиты фундамента для дома).
Бревенчатые или брусовые двухэтажные дома, одноэтажные постройки из бетона или силикатного кирпича — 25-35 см.
Массивные коттеджи (кирпич, бетон) в 2 или 3 этажа — 30-40 см.

На практике показатель высчитывают индивидуально для каждого проекта, поскольку на результат влияет множество факторов.

Определение типа грунта

При самостоятельном ведении работ можно попробовать определиться с видом почвы самому:

Выкопать яму до 50 см глубиной.
Взять комок земли со дна и слегка смочить его.
Скатать в колбаску и свернуть в кольцо.

Если грунт не раскатывается, это песок, а если раскатывается с трудом — супесь. Колбаска сломалась — легкие суглинки, просто потрескалась — тяжелые суглинки. Получилось идеальное кольцо — чистая глина. Самыми надежными являются песчаные почвы, менее предпочтительными — глины и суглинки. Для получения результата с точными выкладками и профессиональными рекомендациями стоит обратиться в специализированную строительную компанию, где смогут провести геодезическое исследование.

Строительные работы

Чтобы фундамент получился надежным и долговечным, важно выдержать точную последовательность процесса в соответствии с технологией.

Подготовка участка

На первом этапе строительства фундамента монолитная плита начинают готовить участок. Удаляют всю растительность, камни, старые корневища, при наличии неровностей проводят планировку. Подготавливают стройматериалы и инвентарь. Если планируется самостоятельное приготовление бетона, обеспечивают подвод электричества и воды.

Разметка

Следующая стадия — разметочные работы. Плита должна выступать за контуры здания минимум на 10 см (может быть и больше в зависимости от проекта). Используя колышки и бечевку, размечают контуры котлована, вынося его границы на 70-100 см шире фундамента — для обустройства отмостки с утеплением, дренажа, размещения опалубки.

Земляные работы

Выкопать котлован проще при помощи спецтехники, поскольку даже небольшое заглубление в 0,5 м для дома площадью 45 м² — это выемка минимум 22,5 кубов земли. А глубина может понадобиться и больше, если на участке наблюдается рыхлый грунт или глина. Снимают плодородный слой и столько почвы, сколько предусмотрено проектом. Дно котлована выравнивают вручную, используя лопату и нивелир, сразу поправляют и вертикальные края. На этом этапе ставят разметочные колышки под монолитный фундамент на дне, проверяя углы диагоналями — метки помогут избежать ошибок при дальнейших работах.

Дренажная система

Создание дренажа обязательно при высоком УГВ, но и в остальных случаях такая система поможет предотвратить скапливание влаги вблизи основания. По контуру котлована на глубину 25-30 см выкапывают траншею, которую выстилают геотекстилем. В нее помещают дренажные трубы с уклоном к точке сбора, где будет находиться накопительный колодец (их может быть несколько). Это оптимальное время и для размещения коммуникаций — в грунте делают траншеи под канализационные и водопроводные трубы, которые позже засыпают песком и трамбуют. Некоторые размещают их немного выше — в «подушке». Выводы труб делают на поверхность выше уровня монолитного фундамента и закрывают отверстия заглушками. После этого стоит застелить поверхность котлована полотнами геотекстиля внахлест (30-50 см). Таким образом можно избежать смешивания его с почвой котлована и снижения свойств выдерживать повышенные нагрузки.

Создание «подушки»

Очень важно знать, как правильно сделать подушку под фундаментную плиту — от этого зависит дальнейшая функциональность и устойчивость конструкции:

Первый слой в 10-15 см насыпают из чистого без примесей песка, слегка увлажненного. Его завозят тачками, чтобы не нарушить нижний уровень почвы и рассыпают по поверхности слоями в несколько см, тщательно трамбуя каждый виброплитой.
На песчаную поверхность укладывают гравий или щебень фракции 15-25 мм, который прикрывают гравийным или щебневым отсевом, и тоже тщательно трамбуют. Поверхность должна напоминать асфальтовое покрытие.

Общая толщина подушки обычно не превышает 20-30 см, но все зависит от характеристик грунта и весовой нагрузки от объекта. Во время отсыпки внимательно следят за горизонтальностью распределения песка или гравия, используя нивелир и специальные маяки. Их легко построить из уплотненного песка — горки с плоской площадкой сверху, соответствующей нужному уровню. Площадки для лучшей видимости окрашивают известью.

Установка опалубки

В качестве опалубочных щитов используют уже готовые съемные конструкции, фибролисты, но самый простой вариант — их сбивают из доски 25-40 мм, скрепив брусками. Устанавливают опалубку для плиты фундамента строго по его размерам, с внешней стороны укрепляют подпорками, верхние края скрепляют брусками — все сооружение должно быть максимально жестким, с прямыми углами и сторонами. Верхние края щитов должны выступать над поверхностью монолитного железобетонного основания как минимум на 10 см.

Гидроизоляция

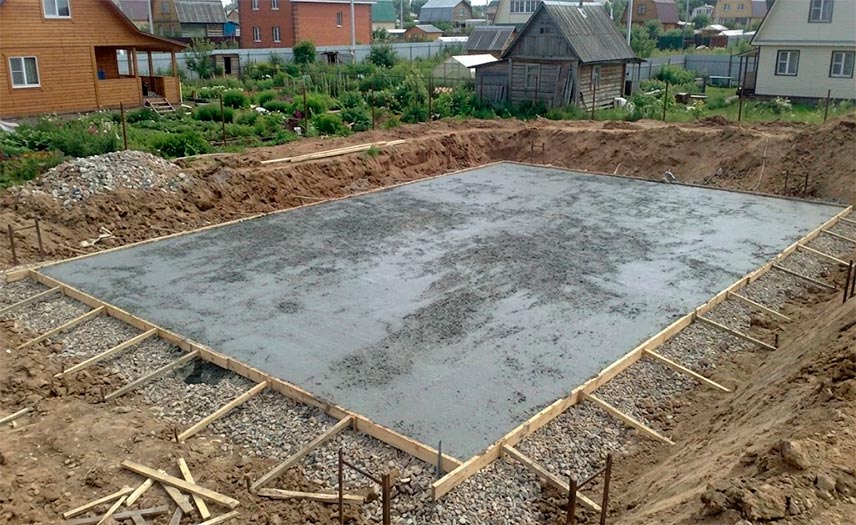

Чтобы гидроизоляцию не повредила щебеночная засыпка, под нее заливают подбетонку — слой тощего бетона из цемента М 100 толщиной 5-7 см.

Следующий этап — укладка самой гидроизоляции. Это может быть рулонно-битумный материал (рубероид) в 2 слоя или профильная полимерная мембрана. Полосы раскатывают по всей длине с перекрытием по краям в 30 см и с заходом на щиты опалубки — на высоту не менее толщины фундамента. Стыки промазывают битумной мастикой.

Утепление

Для повышения теплосбережения в доме и продления срока службы самого монолитного фундамента, проводят утепление сооружения. Поверх гидроизолирующего слоя укладывают экструдированный пенополистирол. Оптимальное решение — продукция «Технониколь», обладающая повышенной прочностью к механическому воздействию и устойчивая к биологическим рискам (не грызут мыши). Листы раскладывают по всей площади, скрепляя с помощью специальных замковых соединений, зазоры и швы заполняют монтажной пеной.

Монтаж армирующего каркаса

Для создания армирующего каркаса используют прут 12-16 мм. Работы выполняют в следующем порядке:

Связывают из арматуры нужных габаритов две сетки с ячейкой 15 см.
Заготавливают ребра жесткости (П-образные хомуты) для краевых позиций и лягушки — элементы из арматуры, изогнутые определенным образом (устанавливаются в центральной части каркаса).
Размещают первый уровень сетки на пластиковых фиксаторах, расставленных на слое утеплителя.
Закрепляют вязальной проволокой ребра жесткости и лягушки, поверх устанавливают второй ряд сетки, привязывают его.

Конструкция должна размещаться таким образом, чтобы до любой поверхности из железобетона после заливки оставалось 2,5-5 см (снизу — не менее 5 см).

Заливка и сушка

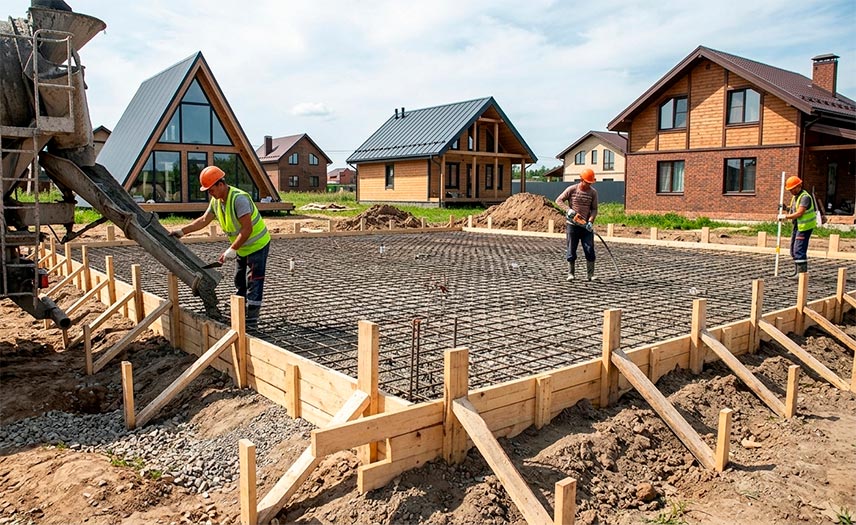

Основание получится качественным и прочным, если бетонирование будет проведено в один прием. Поэтому для заливки монолитной плиты под фундамент рекомендуется заказать готовую бетонную смесь, сэкономив время на подготовку раствора. Цемент стоит взять марки не ниже М 300. Заливают раствор в опалубку слоями, разравнивая лопатой и уплотняя каждый уровень глубинным вибратором. Выравнивают поверхность с помощью правила или виброрейки (можно взять в аренду).

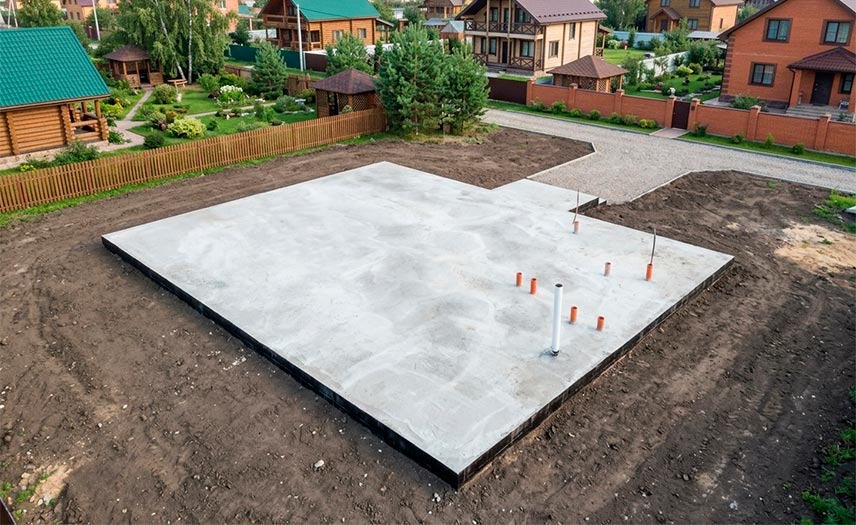

После полной заливки во избежание повреждения на первые сутки бетон закрывают п/эт пленкой. Затем бетонную поверхность регулярно увлажняют, чтобы избежать пересыхания и появления трещин. Пленку на этот период не снимают, а после созревания бетона на 50% (спустя 10-15 дней) снимают опалубку. Полная готовность ж/б конструкции наступает через 1 месяц.

Видео описание

Заключение

Теперь вы знаете, как правильно сделать фундамент монолитная плита своими руками. Это довольно сложный и трудозатратный метод возведения основания для самостоятельного исполнения. При принятии решения о строительстве реально оцените свои силы и возможности — жилой дом должен быть надежным и безопасным, при недостатке знаний и навыков лучше доверить выполнение работ специалистам.
