Как залить фундамент под мангальную зону своими руками

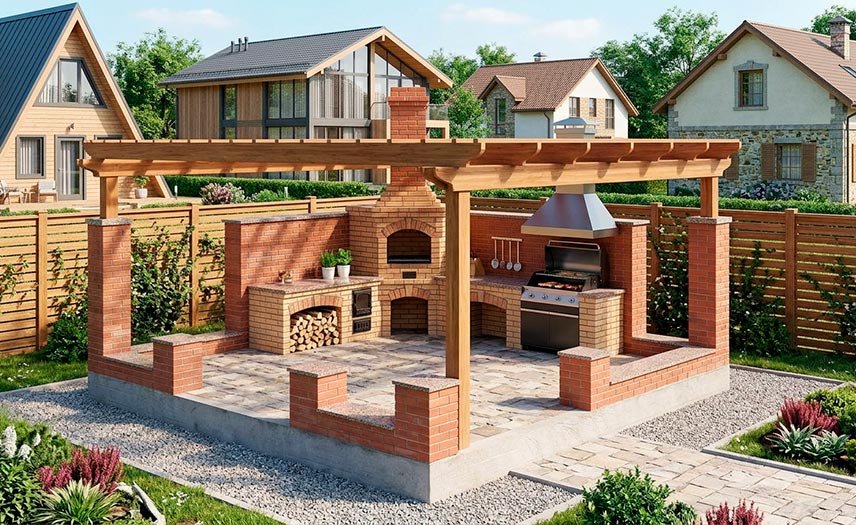

Мангалом обычно называют жаровню, чья основная функция — приготовление шашлыка. Как правило, он имеет прямоугольную вытянутую форму, чтобы было удобно раскладывать шампура. Барбекю — более универсальное приспособление, имеющее над собственно жаровней еще решетку, на которую можно укладывать стейки. Хотя переносной вариант имеет круглую форму, при строительстве из кирпича его делают все-таки прямоугольным. Поскольку зачастую большой мангал имеет массу дополнительных отделений (гриль, печь, коптильню и т. д.) и даже навес, вес получается немалым, поэтому размещение должно быть грамотным. Например, необходимость установки фундамента под кирпичный мангал с печью ни у кого не вызывает сомнения. Выбор его типа зависит от габаритов мангальной площадки и количества дополнений, что напрямую влияет на весовую нагрузку. Также нужно определиться с функциональностью зоны отдыха: помимо кирпичного устройства для готовки, здесь размещают стол со стульями для всей семьи, окружающую и укрывающую от непогоды веранду и другие элементы, повышающие комфорт.

Наиболее распространенными и реализуемыми своими руками вариантами фундаментных опор являются плитный или ленточный монолит, а под более легкие сооружения — свайно-винтовые основания. Именно они часто выбираются владельцами индивидуальных участков, чтобы возвести фундамент под мангальную зону из кирпича. Рассмотрим более подробно основные особенности каждого вида.

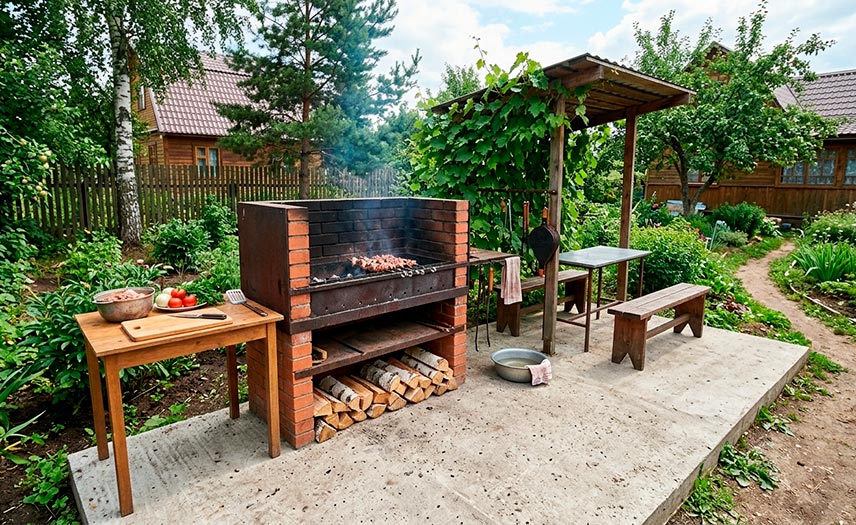

Представляет собой монолитную или сборную (из отдельных блоков, чаще всего дорожных) конструкцию, размещенную в неглубоком (до 30 см) котловане. Для повышения устойчивости плодородный грунт снимают, выровненное дно трамбуют и делают подсыпку из крупнозернистого песка, на который и укладывают плитное или сборное основание. Из готовых плит строительство проходит намного быстрее, но надежность выше у монолитного. Его заливают с армированием, поэтому цельная основа даже на грунте с низкой несущей способностью сохраняет отличную устойчивость, не деформируется при сезонных подвижках почвы. Хотя по материалоемкости это затратное решение, его выбирают часто из-за превосходных технических характеристик (надежность, прочность, долговечность), которые особенно важны на проблемных участках. Устанавливать можно под объекты любой массы, в том числе из кирпича, важно лишь рассчитать нужную толщину. А технология строительства несложная, что делает ее доступной для сооружения своими руками. Единственное условие — плита должна лежать на горизонтальном участке (на склоне может съезжать).

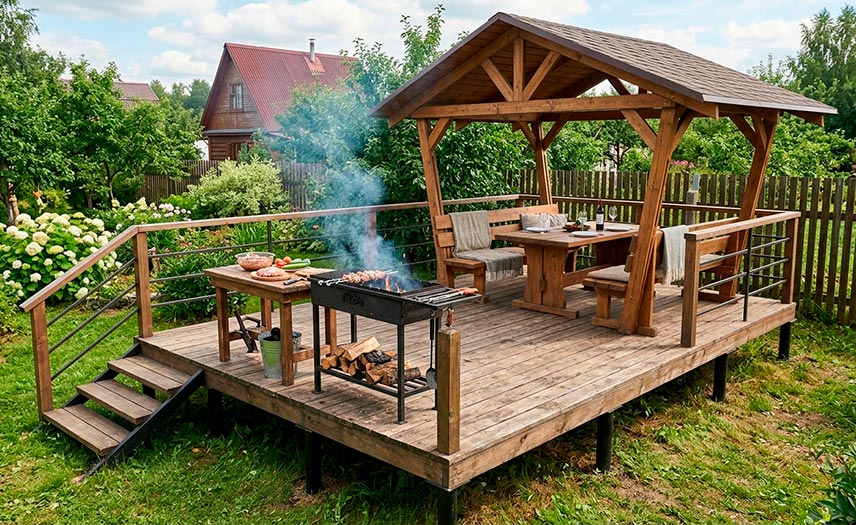

Если мангальная зона предполагает обустройство не только кирпичной жаровни, но и монтаж приподнятой над землей террасы, при подходящих характеристиках грунта (плотный, с низким УГВ) сооружают мелкозаглубленный ленточный фундамент (МЗЛФ). Для этого копают траншею по периметру площадки под террасу на глубину 50 см и ширину, соответствующую предварительным расчетам (зависит от весовой нагрузки). Дальше монтаж, как и у плитного фундамента: трамбовка подушки, установка опалубки и армокаркаса, заливка бетона с уплотнением вибротрамбовкой. После набора бетоном проектной прочности (через 28 суток) к ленте крепят лаги и настилают пол. Ленточный вариант дает возможность сэкономить на материалах, он достаточно прочный и надежный, служит до нескольких десятков лет. Однако подходит не для всех типов почвы, а при неровности стройплощадки ее придется тщательно выравнивать по уровню.

Винтовые сваи — одно из эффективных решений для небольшого мангала или установки беседки вокруг размещенной на плите массивной кирпичной жаровни барбекю. Возведение свайного фундамента под небольшое строение происходит в течение 1 дня даже вручную. Местоположение заготовленных столбов размечают вешками и бечевкой в соответствии с проектными чертежами на установленную заранее глубину: ниже точки промерзания с погружением в плотный слой почвы (в противном случае их будет выдавливать морозное пучение). Расстояние между ними делают от 2 до 3 м в зависимости от нагрузки. Закрутку выполняют рычагом (ломом) или сваекрутом (можно строить одному):

• На месте вешки делают приямок и ставят туда наконечник опоры.
• Продевают в монтажные отверстия рычаг (или устанавливают на верхушку сваекрут) и начинают вращение при постоянном контроле вертикальности ствола.
• Достигнув определенной проектом глубины (трудность вращения с деформацией технологических отверстий), прекращают закручивание и переходят к следующей свае.

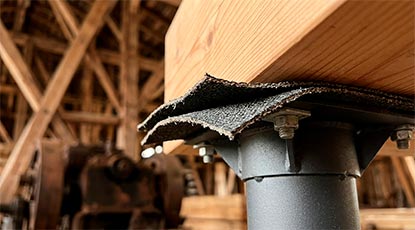

• После установки всех столбов подрезают их на высоте толщины террасной площадки, полости стволов заполняют ЦПС и устанавливают оголовки (закрепляют сваркой).
• Покрывают эпоксидной грунтовкой сварные швы и обвязывают брусом (под покрытие из древесных материалов).

Свайно-винтовой вариант для мангальной зоны, помимо универсальности (можно ставить на любых грунтах, типах рельефа, под постройки различной массы), имеет и другие плюсы. Это долговечность от 80 лет, возможность строительства в холодный сезон (включая морозы), невысокая стоимость заводских изделий.

Благодаря отличным эксплуатационным показателям и сравнительной простоте монтажа для некрупных объектов частного строительства с тяжелой массой оптимально выбрать плитный монолит. Рассмотрим пошаговую инструкцию монтажа данного фундамента под кирпичный комплекс барбекю в беседке.

Определив размеры мангальной зоны, расчищают строительную площадку от мусора и растительности. Намечают пути подъезда для доставки стройматериалов — песка, цемента, гравия или щебня, арматуры, досок. Если планируется самостоятельно замешивать бетон, необходимо подумать о подаче воды и доступа к электричеству, а также места под бетономешалку.

Наметив контуры опорного участка (на 5-10 см выходит за границы кирпичного мангала), копают котлован на глубину штыка лопаты. Дно выравнивают по уровню и трамбуют, а затем засыпают песчаный слой толщиной до 10 см. При засыпке слегка смачивают для лучшего уплотнения и тоже проходят трамбовкой, простейшей версией которой послужит отрезок бруса. Нужно достичь такой плотности, при которой на песке после хождения не остается следов человека.

Для фундамента под мангал не нужна очень толстая плита, поэтому опалубкой может служить короб из обрезных досок, повторяющий габариты основания. Короб ставят в котлован, а выступающую над поверхностью земли часть снаружи укрепляют упорами, чтобы избежать выгибания под весом раствора. Внутренность выстилают геотекстилем — это поможет предотвратить вытекание цементного молочка и пересыхание бетона при наборе прочности. Если этого не сделать, конструкция потеряет влагу и начнет трескаться.

Бетонный монолит способен выдержать огромное давление, включая барбекю из кирпича, однако под действием растягивающих нагрузок может деформироваться. Поэтому необходимо армирование: для мангальных оснований небольшой толщины достаточно стальной сетки, при высоте конструкции более 30 см нужен армокаркас — 2 слоя сетки соединяют вертикальными «лягушками», а по бокам еще укрепляют П-образными элементами. Сетку или каркас можно сделать на месте из стальных прутов 12-16 мм, скрепив их катанкой. После этого арматуру ставят внутрь опалубки на маленькие подставки (деревянные бруски), которые равномерно распределяют по всей площади. Размеры армокаркаса или армопояса должны на 2,5-5 см не достигать любой из сторон опалубки, чтобы после заливки все металлические части были погружены в раствор.

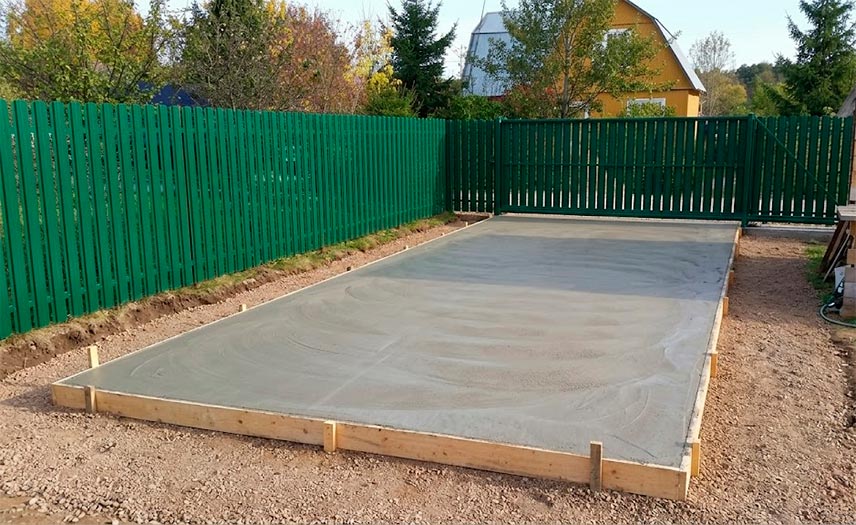

Для малых по площади мангальных зон можно замешивать бетонную смесь своими руками. При возведении фундамента не только под печь из кирпича, но и для всей зоны барбекю, лучше заказать миксер, продумав при этом подъездные пути. Бетон заливают одномоментно, вместе со штыкованием, чтобы избежать пузырьков воздуха внутри. Поверхность разравнивают правилом, накрывают полиэтиленом или регулярно смачиваемым полотном (защищает от пересыхания). Опалубочный короб убирают спустя 7-10 дней, а требуемую прочность опорная конструкция под барбекю набирает через 28 суток.

Если владельцы участка хотят обустроить комфортную мангальную зону, они обязательно соорудят навес или даже построят беседку. Легче и быстрее всего это сделать с помощью винтовых свай, которые закручивают по углам периметра намеченной площади (при необходимости — и в промежутках) до проектной глубины, обрезают, засыпают внутрь цементно-песчаную смесь (снижает риск коррозии). Затем приваривают оголовки, на монтажных площадках которых позже закрепляют столбы под навес.
