Фундамент УФФ (утепленная финская плита): что это, технология

Выбор основания под дом — ответственный шаг, от верности которого будет зависеть прочность и долговечность всей постройки. Существует надежный вариант, набирающий популярность среди частных застройщиков и имеющий массу положительных качеств — фундамент финская утепленная плита. В нашей статье мы расскажем о его устройстве, когда его стоит выбирать, поэтапно опишем возведение, перечислим достоинства и недостатки данного способа строительства.

Содержание

Что это такое?

УФФ фундамент — это комбинация мелкозаглубленной ленты с залитой по грунту монолитной плитой с утеплением, которая служит одновременно и стяжкой пола. Цоколь фундаментной конструкции выполнен из бетонных или керамзитобетонных блоков. По наружной стороне постройки сооружают дренажную систему с ливневой канализацией. По площади периметра выполняют утепление, монтируют коммуникации (водоснабжение, канализацию), обустраивают теплый водяной пол. Такой вариант целесообразно использовать при:

Строительстве на сложном рельефе. Если почва подвержена вспучиванию, укладка утеплителя и правильно обустроенная дренажная система способны полностью нивелировать данный недостаток.
Высоком УГВ. Пенополистирол в качестве утеплителя сохранит все качественные характеристики основания даже будучи полностью погруженным в воду. Свою роль сыграет и гидроизоляция, способная защитить бетон от напорных вод и промокания.
Боковых подвижках грунта. Для устранения подобных рисков используется засыпка из инертных материалов (песок, щебень, отсев, керамзит и др.), при правильной укладке предотвращающих проседание почвы.

Данное решение часто выбирают для возведения каркасных домов, одноэтажных из газоблоков, дерева и кирпича. При грамотном проектировании конструкция способна выдерживать большие нагрузки.

Устройство финского фундамента

Далее мы пошагово рассмотрим процесс строительства с подробным описанием каждого этапа.

Разработка проекта

На основании данных геодезического исследования с учетом характеристик грунта составляют проектные чертежи. На схемах после проведения расчетов указывают все размеры, создают 3D модель, в том числе в разрезе. В спецификациях перечисляют строительные материалы, рассчитывают их количество.

Подготовка котлована

В соответствии с проектными размерами (+ 50-60 см по периметру в каждую сторону) роют котлован на требуемую глубину, обязательно удаляя плодородный грунт. Дно после выравнивания и уплотнения выстилают полотнами геотекстиля (перекрытие краев не меньше 15 см) с закрытием стенок ямы. Делают «подушку» из щебня и песка (того и другого по 15-20 см), засыпая по 5-7 см толщины и каждый трамбуя после смачивания.

Монтаж закладных и дренажа

Проводят укладку труб канализации и водоснабжения, кабелей и других узлов коммуникаций — их заглубляют в песок и засыпают, с выводом выше верхней плоскости фундамента на 50-60 см. Отверстия закрывают для защиты от засорения. При высоком УГВ по периметру укладывают дрены с уклоном 2° в сторону дренажного колодца, установленного в 10-15 м от фундамента и ниже минимум на 40 см. Трубы прокладывают в канавы глубиной до 30 см, завернув их в полотна геотекстиля, в нескольких точках (по углам) делают смотровые колодцы с выводом наружу.

Теплоизоляция и армирование

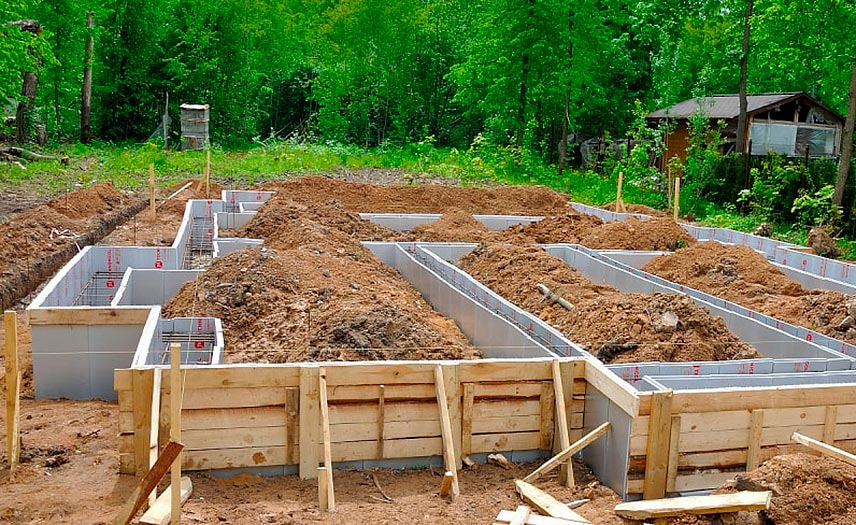

Размечают контуры ленточной части основания и по ней укладывают панели утеплителя (пенополистирол), который не боится больших нагрузок. Согласно технологии фундамента финская плита, их же используют в качестве несъемной опалубки: ставят вертикально в 2 слоя и смещают швы для достижения максимальной изоляции. Крепеж выполняют с помощью специальных модульных элементов, созданных для стяжки несъемной опалубки. На стяжках есть держатели для арматуры, в которые и помещают стальные стержни армокаркаса (диаметр их рассчитывают для каждого проекта отдельно).

Заливка ленты и сборка цокольной части

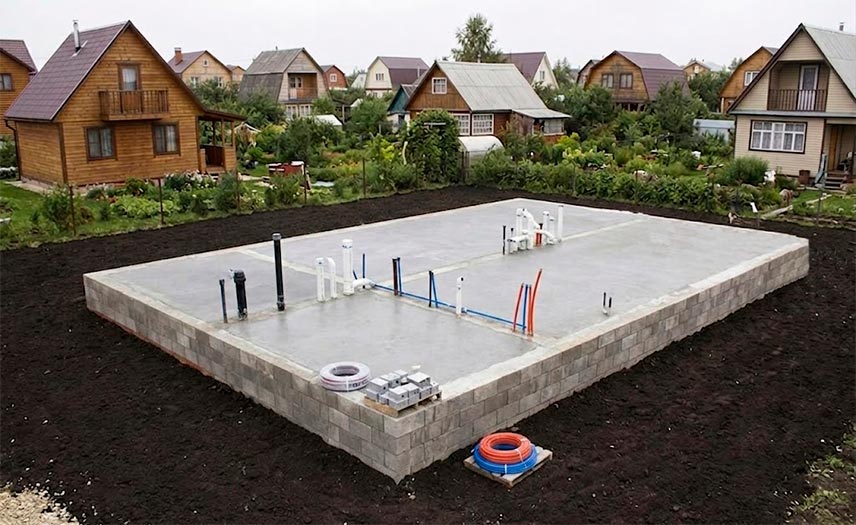

Следующий шаг — бетонирование утепленной фундаментной ленты. Для этого эффективно использовать вибронасос с готовой бетонной смесью — заливать конструкцию для получения максимальной прочности стоит одномоментно. После набора прочности монолитом (спустя 28 суток) поверх выкладывают цоколь из керамзитобетонных блоков, скрепленных бетоном.

Гидроизоляция и утепление ленты

Для защиты опалубки и цокольной части утепленного финского фундамента от разрушающих факторов по внутреннему и наружному периметру проводят обработку праймером и битумной мастикой. При высокой влагонасыщенности грунта применяют рулонные битумно-полимерные материалы, которые, в зависимости от марки, могут крепиться и в 2 слоя. Чтобы построить конструкцию с максимальной теплоизоляцией, внутреннюю поверхность ленты тоже выстилают утеплителем, используя для этого клеящую мастику или специальную клей-пену.

Отсыпка котлована

Проводят обратную засыпку песком, укладывая слоями по 5 см — каждый слегка увлажняют и проходят трамбовкой (на песке не должны оставаться следы). Этот этап очень важен — от грамотного выполнения во многом зависит прочность всего утепленного финского основания и дома, исключение вероятности деформаций в процессе эксплуатации.

Утепление плиты

По выровненному дну выкладывают листы пенополистирола вразбежку — в соседних рядах стыки расположены в шахматном порядке. Толщина утеплителя — не менее 20 см, он может быть уложен и в 2-3 ряда. Между слоями для склеивания используют клей на основе битума, который не разъедает пенополистирол. Также для крепления могут быть использованы полиуретановый клей-пена или тарельчатые пластиковые дюбеля. При необходимости сверху укладывают слой фольгированного утеплителя.

Армирование

При незначительной толщине утепленной финской плиты (под легкие строения) достаточно одного армопояса — связанной из арматуры определенного сечения сетки с ячейкой 15 см. Если высота плитной части утепленного фундамента более 20 см, ее армируют каркасом — 2 сетки, соединенные стальными вертикальными креплениями («лягушками») и боковыми П-образными элементами. Армокаркас или сетку помещают на пластиковые фиксаторы, установленные на утеплителе через равные промежутки. По бокам и сверху арматура после заливки должна быть покрыта бетоном толщиной 2,5-5 см.

Укладка теплого пола, бетонирование

Далее выполняют монтажные работы по укладке теплого пола: систему крепят к арматурной сетке и проверяют работоспособность. Если площадь дома большая, есть перегородки, целесообразно сделать не один греющий контур, а несколько, чтобы при поломке не искать ее по всей длине. Также перед заливкой тестируют под давлением все коммуникации. После этого заливают послойно (с уплотнением) плитную часть, тоже с применением вибронасоса, — желательно за один прием. Для этого придется заказывать технику (миксер), но затраты компенсируются высокой прочностью сооружения. После выравнивания поверхности фундамент закрывают полиэтиленом и оставляют для созревания бетона (продолжительность — до 4 недель). При сухой и жаркой погоде его регулярно смачивают (вначале через 4-8 часов), при наступлении холодов укрывают теплыми матами.

Плюсы и минусы фундамента УФФ

Растущая популярность современной технологии вполне обоснована — у нее множество веских и немаловажных преимуществ:

Универсальность. Это относится не только к типу грунта (можно строить на слабонесущих, водонасыщенных, вечномерзлых), но и к рельефу (подойдет участок с перепадом высот).
Строительство из любых материалов. При использовании УФФ фундамента технология предоставляет отличные возможности для адаптации к повышению нагрузок путем увеличения ширины ленты. Поэтому применимы любые типы стройматериалов (дерево, кирпич, газобетон и т. д.).
Снижение потерь тепла. Существенным плюсом является ощутимая экономия затрат на отопление, что достигается продуманной системой утепления конструкции.
Долговечность. Как и у любого монолитного основания из бетона, особенностью УФФ является срок эксплуатации до 150 лет — при условии использования качественных материалов, строгом выполнении требований технологии и отсутствии ошибок в проектировании.

К минусам строительной методики можно отнести высокий уровень материальных затрат, большую трудоемкость, необходимость покупки материалов для отсыпки и их тщательное уплотнение.

Видео описание

Заключение

Теперь вы знаете все о технологии строительства утепленного финского фундамента, поэтапное возведение которого при наличии базовых навыков может быть реализовано своими руками. Достаточно подробно изучить все нюансы и следовать пошаговой инструкции. Для гарантии долговечности стоит обязательно обустроить дренаж и отмостку, а проектирование доверить специалистам.
