Как правильно разметить свайное поле под винтовые сваи

Одними из самых экономичных, надежных и простых в реализации считаются свайно-винтовые фундаменты. Однако, несмотря на это, как и при любом строительстве, для получения оптимального результата требуется подготовить участок для работ и правильно его разметить. В нашей статье мы расскажем о подготовке стройплощадки, наборе нужных инструментов и особенностях разметки свайного поля.

Содержание

Подготовительные работы

Прежде чем размечать место строительства, необходимо поэтапно выполнить несколько шагов, которые сделают процесс точным и эффективным. В первую очередь — изучить проектную документацию. Нужно знать параметры свайного фундамента, изложенные в чертежах, схемах и расчетах, чтобы установить основные геометрические характеристики будущей основы.

Далее необходимо очистить стройплощадку. Следует убедиться, что на участке будущей стройки нет мусора, камней, крупной растительности, которая способна помешать разметочным работам. Также стоит максимально низко скосить траву, поскольку примерная отбивка будет проводиться непосредственно по грунту. Пространство по периметру нужно увеличить примерно на полметра по отношению к проектным размерам основания — для свободного размещения приспособлений. А также распланировать удобный подъезд к стройке.

Необходимые инструменты

Потребуются нивелир с рейкой и пузырьковый уровень, бечевка (шнур, шпагат, полипропиленовая нить), лазерный дальномер или рулетка для отмеривания расстояний. Колышки и доски для «штанов», вешки для фиксации шнурки на земле, маркер и изолента, шуруповерт с шурупами, арматура для точной разметки, отвес и кувалда для установки арматуры.

Как сделать разметку под винтовые сваи

Чтобы быстро и верно разметить участок под свайный фундамент, нужно лишь последовательно выполнять пошаговую инструкцию.

Базовая линия и угол

Начинаем с выбора расположения дома на участке по отношению к его краям. Чаще всего постройку ставят длинной стороной к улице и недалеко от смежной грани — в целях экономии места. По нормативам расстояние до границы участка (или забора) должно быть не менее 3 м, однако нужно учесть еще отступ от осевой линии свай на свес крыши и отделку. То есть можно добавить еще 0,3 м (с запасом). Выберем в качестве базовой длинную стену. Строительный уровень ставим вертикально и с помощью дальномера вдоль ограждения на расстоянии 3,3 м от него делаем несколько отметок — на длину стороны дома или немного больше. На каждой метке ставим колышек, привязываем шпагат на первый и последний — если есть отклонения средних колышков от линии, корректируем их положение.

После этого отмечаем базовый угол — место на осевой линии, где будет закручена первая угловая опора. Она должна находиться на расстоянии не менее 3,3 м от смежной стороны участка (или ограждения).

Примерный периметр

Далее с помощью бечевки и вешек выставляем остальные стороны периметра — по осям столбов, которые будут закручены под внешними сторонами дома. Для построек сложной формы размечаем прямоугольник с габаритами, в которые полностью вписываются контуры фундамента. Если на площадке значительный уклон, во избежание большой погрешности используем вертикально установленный уровень с дальномером или горизонтально натянутой рулеткой. На этом этапе допустима неточность в пределах 15-20 см.

Чтобы выставить прямой угол, можно применить теорему Пифагора: a² + b² = c², где a и b — стороны прямоугольного треугольника, а c — его гипотенуза. Если стороны по 2 м, то гипотенуза равна 2,83 м. К вешке базового угла прикрепляем бечевку длиной 2 м, отступаем по основной линии 2 м, забиваем колышек, к нему крепим отрезок шнурки в 2,83 м. Соединяем длинный и короткий отрезки. Точка пересечения — это направление второй оси, а угол между направлениями будет прямой. Далее отмеряем остальные стороны, проверяем, правильно ли мы все сделали, по диагоналям.

Точная разметка периметра

После получения примерных контуров основания можно приступать к очерчиванию более точных границ. Делаем это с помощью «штанов» — 2 колышка, соединенных на расстоянии 0,5 м поперечной рейкой — строго горизонтальной. Они формируют горизонтальную плоскость на небольшой высоте — где-то на 20-30 см выше самого высокого углового места застройки. Подготавливаем таких приспособлений 8 штук и устанавливаем центрами против сторон прямоугольника с отступом от их начала на 0,5-1 м. Используя нивелир, перекладины «штанов» ставим в единый общий уровень. На тыльной стороне к перекладинам примерно посередине прикручиваем шурупы — к ним крепим бечевку (можно просто многоразовым наматыванием) и хорошо ее натягиваем.

Точная разметка всего свайного поля

Теперь приступаем непосредственно к получению точной оптической плоскости. Сдвигаем шнуры по верху перекладин до тех пор, пока не сделаем идеальный прямоугольник — с соответствующими длинами сторон и равными диагоналями. При этом базовую разметку (линию и точку угла) двигать нельзя — в противном случае весь прямоугольник может сдвинуться относительно начальных координат. В процессе для измерения длин можно пользоваться рулеткой — если есть помощник. При работе в одиночку с дальномером делаем еще одну перекладину с отражательной доской и на нее наносим строго вертикальную отметку. Эту перекладину ставим над угловым скрещиванием бечевки.

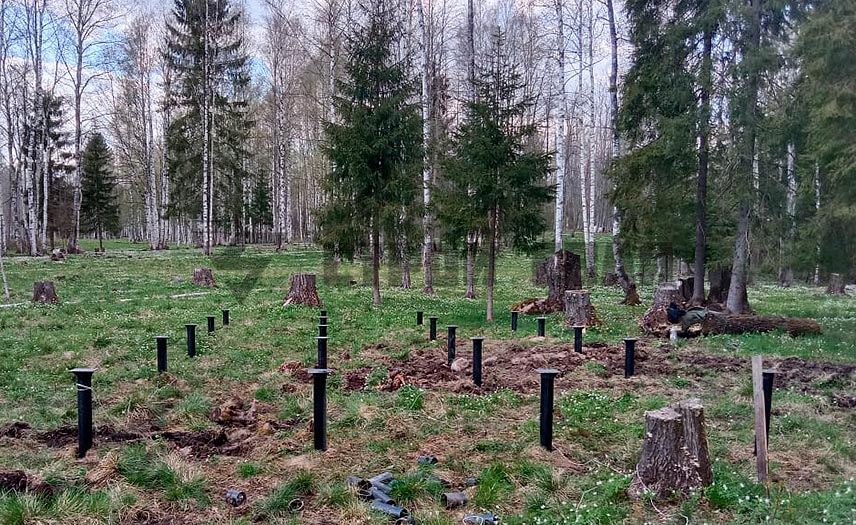

Когда длины по периметру выверены, с помощью отвеса делаем отметки на земле в местах пересечения шнуров. На их месте в небольшие отверстия забиваем отрезки арматуры — это точки установки угловых свай. После этого пошагово выполняем остальные разметочные операции:

На натянутых шнурках отмечаем оси свайного поля — те, где будут внутренние перегородки, сваи террасы и т. д. Для каждого назначения можно брать изоленту другого цвета.
Когда оси размечены, переносим их так же на грунт, используя отвес и куски арматуры.
Там, где есть пересечения шпагата, ставим отметки маркером — они будут нужны при дальнейшей работе.
Выбираем продольную или поперечную направляющую (ту, где больше отметок) и переставляем «штаны» на расположенную рядом ось свайного поля, ориентируясь по меткам изоленты — маркерные отметки должны быть над перпендикулярными шнурами.
Устанавливаем арматурные вешки в местах скрещения и переходим на следующую ось.

После устройства разметки еще раз перепроверяют правильность всех габаритов, перпендикулярность с помощью диагоналей и после этого приступают к монтажу фундамента.
