Как разметить фундамент для дома своими руками — пошаговая инструкция

Первое, что делают строители перед возведением основания — размечают его контуры. Это важный и ответственный этап, от которого зависит надежность и долговечность будущего дома. Однако, вопреки опасениям многих, для самостоятельного его выполнения не нужны профессиональные знания или опыт. В нашей статье мы расскажем, как сделать разметку под фундамент своими руками, что входит в подготовку, какие понадобятся инструменты, о методах и способах процесса, о советах для исключения ошибок.

Содержание

Подготовительные работы

Перед разбивкой площадки под строительство проводят несколько подготовительных мероприятий. Вначале определяют место под застройку, после оформления пакета документов получают разрешение на строительство. Местоположение будущего дома должно полностью соответствовать требованиям СНиП. Площадь, отведенную для расположения постройки, очищают от растительности, мусора, камней, убирают верхний плодородный слой земли. Если площадка с перепадами высот, под плитный фундамент ее потребуется выравнивать по горизонтали (срезать или подсыпать), для ленточного такое выравнивание делают во время земельных работ, свайное основание не требует корректировки высот.

Если подготовка не проведена должным образом, то и разметку основания выполнить верно не получится, что приведет к негативным последствиям в ближней (незапланированные расходы) и дальней (неравномерные нагрузки и, как следствие, разрушение фундамента) перспективе.

Необходимые инструменты

Для разметки участка под фундамент будет достаточно помощника и следующего набора инструментов:

Колышки. Подойдут деревянные или прямые куски арматуры — то, что есть в наличии. Если грунт твердый, металлические пруты предпочтительнее.
Строительный шнур. Кроме него, может быть использована любая достаточно прочная веревка или нить.
Рулетка. Желательно, чтобы длина ее превышала самую длинную сторону периметра постройки.
Строительный угольник (алюминий или сталь). Лучше всего взять треугольник с углами 30°, 60°, 90°. Инструмент максимально удобен для проверки перпендикулярности линий и прямых углов.
Строительный уровень. Достаточно пузырькового или гидроуровня. Если есть лазерный или нивелир, это упростит процесс.

Также стоит запастись ножницами для обрезки шнура, прищепками или гвоздями для его фиксации, деревянными рейками, молотком, калькулятором.

Метод «паутинка»

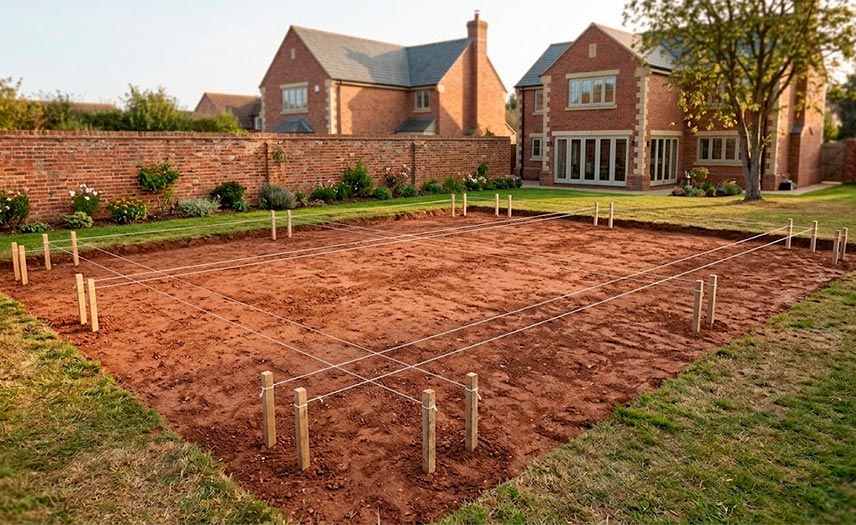

Если основание имеет прямоугольную форму, то выполнить разметку просто. Еще легче можно их провести, если и сам участок в виде прямоугольника. Подробно порядок разбивки выглядит следующим образом:

От любой из сторон участка делают отступ в соответствии со СНиП и на равном расстоянии от границы вбивают 2 колышка, соединив их бечевкой.
Перпендикулярно первой паре вбивают вторую, тоже с отступом от грани — натянутые нитки должны пересекаться под прямым углом.
Далее, отметив длины сторон основания по проекту, выставляют еще 2 пары колышков, полностью очерчивая периметр.
Проверяют верность выставления вешек диагоналями — они должны быть равны (погрешность не более 1 см).
Если это плита, разметка закончена. Для ленты параллельно сторонам внешнего контура выставляют внутренний, сделав отступ на ее ширину. Если конструкция свайная или столбчатая, отмечают точки установки опор.
Когда внешний периметр размечен, натягивают бечевку для обозначения несущих перегородок.

Как сделать прямой угол при разметке фундамента, если ориентироваться можно только на одну границу? Чтобы не ошибиться очень сильно, можно применить строительный угольник, а затем корректировать. Погрешность при отмечании сторон также не должна превышать 1 см, как и у диагоналей — в противном случае разметка считается не корректной и требует исправления.

При наличии эркера

Если есть выступы на основе сначала размечают главный элемент (прямоугольник) по уже известной схеме. На конечном этапе переходят к эркерам. Когда эркеры прямоугольной формы, вешками отмечают периметр по крайним выступающим граням. Затем проверяют длины сторон и диагоналей. Выставляют боковые линии выступов (натягивают шнуры параллельно граням периметра). Пересечения этих линий — внутренние углы будущей основы. Таким образом получают конструкцию из нескольких прямоугольников.

Для выступа трапециевидной формы на шнуре, обозначающем стену дома, откладывают ширину эркера (от угла или в середине — в зависимости от проекта) — это его длинная грань. На ней с обеих сторон делают отметки на расстоянии половины разницы между длинной и короткой сторонами, проводят наружу перпендикуляры. Параллельно длинной грани на глубину эркера выставляют вторую линию, который пересекается с перпендикулярами — образуется трапеция, боковые грани которой должны быть равны между собой.

Если фасадный элемент — сегмент круга, разбивку переносят на землю: по стене отмечают прямую часть сегмента, из центра в глубь и наружу основания проводят перпендикуляр (ось). На наружной части отмечают глубину эркера — это его вершина. На внутренней ищут с помощью колышка и веревки точку, которая будет на одном и том же расстоянии от крайних точек и вершины — это будет центр окружности. Установив в него колышек, проводят наружную грань эркера, отмерив длину шнура до одной из боковых точек.

Методом египетского треугольника

Этот способ правильной разметки фундамента под дом предполагает знание теоремы Пифагора. Согласно ей, гипотенузу любого прямоугольного треугольника можно вычислить, зная размеры сторон, по формуле: a² + b² = c² (a и b — катеты, c — гипотенуза). Этим правилом пользовались еще древние египтяне, для облегчения вычислений используя треугольник с катетами 3 и 4 (гипотенуза при прямом угле равна 5). На практике проверку проводят с помощью фигуры, сбитой из реек соответствующих длин, при необходимости корректируя положение вешек после наложения макета. Или замеряют длины катетов (стен) и вычисляют правильный размер самой длинной стороны, используя формулу.

Советы профессионалов

Чтобы избежать возможных ошибок при самостоятельном выполнении работ, стоит изучить рекомендации специалистов:

Проверьте правильность отступов от границ участка согласно СНиП.
Для более точной разметки используйте вешки небольшого диаметра (арматуру Ø 10-12 мм).
Проверяйте степень натяжения шнура — он ни в коем случае не должен провисать.
Под ленточную конструкцию нужно будет выкапывать траншею, поэтому вешки относят от проектной линии наружу на одно и то же расстояние по всем сторонам (например, 1 м).
При сооружении опалубки, заливке бетона, при монтаже опор постоянно контролируйте диагонали, чтобы возведенная основа имела точные размеры и прямые углы.

Наиболее просто и быстро делают разбивку плиты — потребуется лишь обозначить правильный прямоугольник. Немного сложнее лента — здесь потребуется две линии, внешняя и внутренняя. Под сваи или столбы нужно обозначить места их установки.

Видео описание

Заключение

Теперь вы знаете, как правильно разметить фундамент на участке и при необходимости сможете сделать это самостоятельно или с помощью всего одного человека. Выполняйте все шаги поэтапно и перепроверяйте каждый размер. Если работы будут выполнены в соответствии с проектными параметрами и указаниями инструкции, это позволит избежать лишних строительных расходов и обеспечить будущую постройку надежным основанием.
