В отличие от ленточного или плитного основания, винтовые сваи не способны обеспечить достаточное теплосбережение. Перекрытие первого этажа в строениях на свайном фундаменте как бы «подвешено» в воздухе и подвергается воздействию холодных воздушных масс не только с боков, но и снизу. Поэтому при строительстве деревянного сруба или каркасника для гарантии максимально возможного теплосбережения выполняют ряд мер:

• перекрытию на винтовых столбах обеспечивают усиленную теплоизоляцию;
• защищают утеплитель с помощью специальных материалов от воздействия влаги и конденсата;
• делают грамотные проектные расчеты, чтобы точно знать предельно допустимые нагрузки на лаги и балки;
• выбирают «сухие» технологии или структуры, дающие минимальную нагрузку на конструкцию.

Важными факторами при сооружении теплого пола в доме на винтовых сваях являются также достаточная толщина утеплителя и оборудование вентиляции.

В зависимости от используемого энергоносителя обогревательные конструкции делятся на электрические и водяные. Каждая характеризуется своими особенностями, имеет плюсы и минусы, собственную сферу применения и последовательность установки.

Под финишное покрытие укладывается токопроводящая система, посредством которой производится обогрев: нагревается плитка или ламинат, передающие тепло дальше на воздух и предметы помещения. Электрический теплый пол в доме на сваях может быть в виде:

• греющего кабеля, который укладывают строго в определенном порядке (по заранее рассчитанной схеме) и используют чаще всего для отопления отдельных участков комнаты;

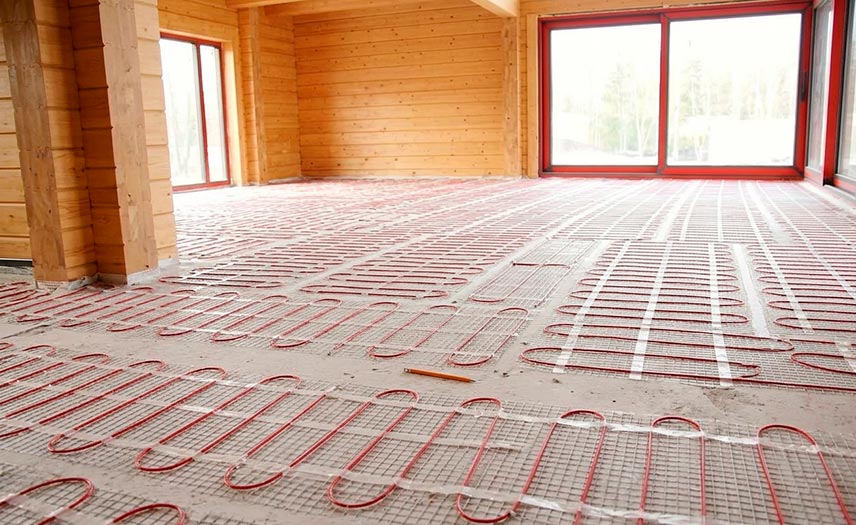

• нагревательных матов, где кабель тоньше и уже закреплен в нужном положении на сетке или пленке, которые проще в монтаже, пригодны для быстрой укладки в больших помещениях.

Преимущества этого типа конструкций в их универсальности: электрическими разновидностями можно утеплять любые виды строений (частные дома и брусовые бани на винтовых сваях, квартиры в МКД), укладывать их под различные виды напольных покрытий (паркет, плитка, бетонная стяжка). Они просты в установке (можно делать своими руками) и совершенно незаметны после завершения монтажа. Существенным недостатком является большие расходы на электроэнергию, поэтому электрический тип целесообразно монтировать в комнатах с сезонным или периодическим использованием, а также в домах небольшой площади. Кроме того, на пленочные виды нельзя ставить массивную мебель или технику (возможен перегрев), а при укладке резистивных кабелей выделяется дополнительное электромагнитное излучение.

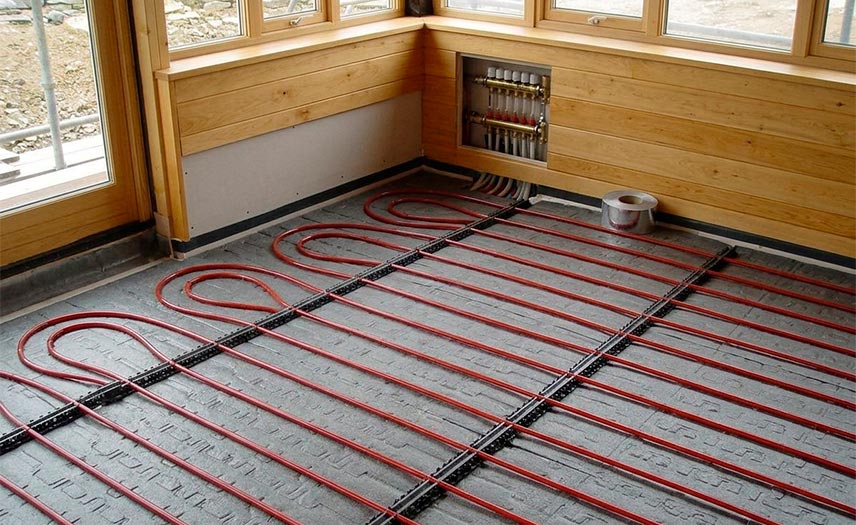

Для обогрева с помощью горячей воды в стяжку или плиты укладывают комплекс труб, который подключают к автономной отопительной установке (газовому или твердотопливному котлу). Таким образом можно регулировать степень нагрева и температуру в помещениях. Водяной пол в каркасном доме на сваях считается оптимальным вариантом, поскольку имеет сразу несколько весомых преимуществ:

• универсальность: подходит для любых типов финишных покрытий;
• экономичность: при правильном распределении нагревательных элементов позволяет даже сэкономить на отоплении (особенно при использовании газа);
• долговечность: грамотно спроектированный и установленный водный контур способен бесперебойно функционировать не менее 50 лет;
• комфорт: распределяющееся по помещению тепло равномерно прогревает пространство, не высушивая воздух и не создавая конвекционных потоков пыли.

Хотя затраты на материалы и работы выше, чем при монтаже электрической модели, в долгосрочной перспективе контур с использованием воды экономически выгоднее, поскольку снижает общие расходы на энергоносители. Однако сооружение такого вида утепления в постройках на винтовых сваях сложнее и потребует привлечения специалистов с обязательным составлением проектных чертежей. Кроме того, такая система медленнее нагревается и остывает, а применение ее в МКД из-за риска протечек запрещено. Тем не менее, в частном доме, в том числе из бруса или бревна, это наиболее популярное и применяемое на практике решение.

Для обеспечения энергоэффективности постройки и гарантированности сохранения тепла конструкция нижнего перекрытия должна иметь определенный порядок послойной укладки материалов. «Пирог» при монтаже теплого пола в деревянном доме на сваях выглядит следующим образом:

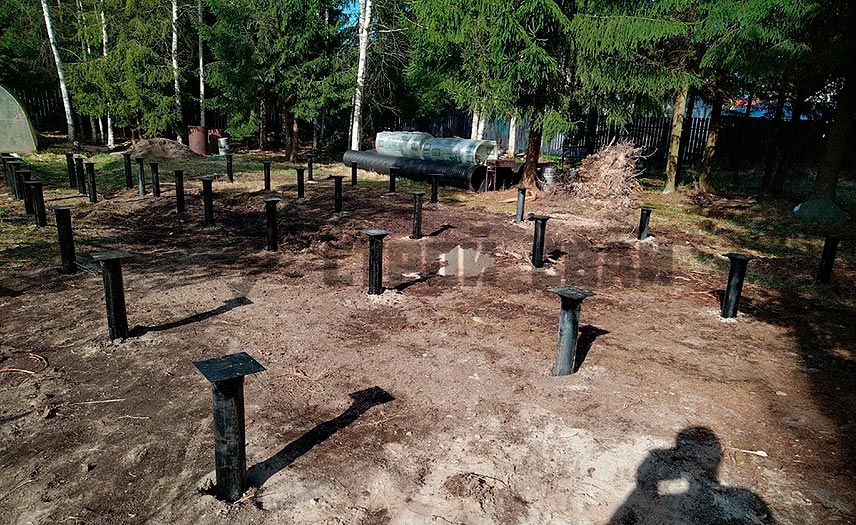

• Установленные на заданную глубину столбы соединяют ростверком из бруса или досок (рекомендуется сооружение фальш-цоколя — зашивка пространства между перекрытием и землей декоративными панелями с утеплением).
• Подшивка: на закрепленный к обвязке каркас из лаг набивают бруски и укладывают доски (25 мм), фанеру или плиты OSB.
• Гидроизоляция (ветрозащита): специальную мембрану размещают полосами с нахлестом и проклейкой краев по всей площади подшивки (защищает снизу от влаги и ветра, но пропускает конденсат наружу).
• Утеплитель: между лагами без зазоров очень плотно укладывают экструдированный пенополистирол 150-250 мм (для севера — до 300) или высокоплотную (λ ≤ 0,037 Вт/м·К) минеральную вату. Утеплитель выкладывают в 2-3 слоя, сдвигая стыки листов, чтобы исключить риск появления мостиков холода.
• Пароизоляция: для защиты от влаги изнутри поверх утеплительных материалов закрепляют пароизоляционную пленку (200 микрон) или мембрану, которую тоже выкладывают с перехлестом краев.
• Черновой настил: по лагам монтируют несущее покрытие из ОСП-3 или фанеры толщиной 18-22 мм. Для сухих систем на нем формируют направляющие пазы под кабели или трубы.
• Отражающее покрытие (актуально для водного типа): чтобы направить поток тепла вверх, черновой уровень застилают отражающей мембраной или фольгированной подложкой.
• Нагревательный элемент: в схемах с электричеством размещают в определенном порядке кабель или расстилают мат, в водных — сооружают контур из труб PEX-a/PEX-b (высокопрочные полиэтиленовые изделия, специально предназначенные для отопления) или металлопластиковых изделий Ø 16-20 мм.
• Распределительный слой: в обоих случаях может использоваться тонкая цементная стяжка (при отоплении водой — в 4-5 см). В качестве альтернативы в электрических системах применяют самонивелирующую смесь в 2-3 см, а в водяных — укладку в термоизоляционные плиты с распределением тепла алюминиевыми пластинами.
• Финишный уровень: в качестве покрытия могут использоваться многие материалы — ламинат, инженерная (двухслойная) доска, керамическая плитка и даже специальный линолеум. Единственное ограничение — толщина до 1-1,5 см, чтобы не препятствовать теплоотдаче.

Каждый слой имеет свою функцию, поэтому схеме при строительстве необходимо строго следовать. В обоих типах конструкций желательно установить автоматику для регулирования температуры и точно соблюдать рекомендуемую толщину каждого материала.

Рассмотрим подробнее порядок размещения системы с теплоносителем-водой для построек на винтовых сваях. В нашем примере вместо заливки бетоном в качестве заполнителя будет использоваться гипсокартон, что делает теплый пол в каркаснике на свайном фундаменте более легким и таким образом уменьшит нагрузку на опорную конструкцию.

Гипсокартон выкладывают по всей поверхности чернового настила встык в 2 слоя. Для первого ряда экономичнее использовать обрезки от стеновой обшивки — их остается много и обычно они уже нигде не пригодятся. Верхний уровень выкладывают целыми листами, если обрезков уже нет, но они могут быть использованы и во втором слое, поскольку сверху еще будут другие материалы.

По заранее разработанной схеме на гипсокартоне размечают порядок расположения труб. Чтобы обеспечить равномерное распределение нагрева, почти всегда выбирают «улитку» или «меандр». «Улитка» предполагает закручивание трубок по спирали от краев помещения к центру и затем возвращение по этому же пути к коллектору. «Меандр» или двойная змейка — укладка подающего и обратного канала параллельными рядами. Прямые участки схемы прорезают штроборезом на всю глубину обоих слоев гипсокартона, создавая штробы с соответствующей трубному диаметру шириной. Для поворотов используют фрезер. Образующуюся при работе пыль сразу вытягивают пылесосом на обратной тяге или встроенным в дверь аэровентилятором, отрегулированным на вытяжку.

При использовании листов толщиной 12,5-15 мм штроба получается достаточно глубокая, чтобы без дополнительного крепежа (при соответствующей ширине) удержать трубку сечением 16 мм и с толщиной стенки 2 мм. Избежать теплопотерь по пути и перегрева транзитных комнат помогает использование энергофлекса — предназначенной для этого мощной теплоизоляции.

К следующему этапу приступают, когда система включена и находится под давлением. Это правило соблюдают не только при использовании плиточного клея, но и когда нужно заливать стяжку. Такая мера позволяет оценить целостность установки, обнаружить утечки (если таковые есть), избежать риска деформации трубок. Заранее замешанным клеем начинают заполнять штробы. Первую порцию делают более жидкой, чтобы клей хорошо проник во все пустоты, далее наносят состав по напольной поверхности с предельно возможным выравниванием.

После нанесения плиточного клея еще до его полного высыхания раскладывают гипсоволоконные листы толщиной 1 см — они достаточно прочные и послужат надежным основанием для финишной отделки. Их крепят с помощью саморезов, прикручивая насквозь к фанере чернового уровня. Чтобы не повредить при этом трубы, можно использовать тепловизор при работающей установке — через ГВЛ отлично видна схема их размещения. Если такое оборудование отсутствует, поступают очень просто: до укладки листов отрисовывают схему на разложенной пленке, а затем покрывают ей уже выложенные ГВЛ, закрепляют степлером и спокойно работают.
