Как закрутить винтовые сваи мотобуром своими руками

Самостоятельная установка свайно-винтового фундамента пройдет в разы быстрее и легче, если использовать для этого несложное приспособление. Его можно сделать своими руками при наличии нескольких составных частей. В нашей статье мы рассмотрим процесс создания самодельного сваекрута на базе бензобура, как закрутить сваи с его помощью, а также преимущества данного способа.

Содержание

Как сделать сваекрут из мотобура

Изготовить самодельное устройство для завинчивания металлических столбов доступно любому даже без специальных навыков. Достаточно понять принцип его работы и последовательно выполнить перечисленные в инструкции операции.

Что нужно

Чтобы сделать приспособление для закручивания стальных опор в грунт своими руками, потребуются:

Бензобур — инструмент, работающий на бензине и состоящий из двигателя с корпусом и шнека (бура) для создания отверстий в грунте. Для нашей задачи шнек не понадобится.
«Мясорубка» — механический гайковерт, с помощью которого происходит усиление крутящего момента при закрутке. Редуктор (передаточное число 60-78) нужен, чтобы превратить быстрое вращение привода в меньшее по скорости, но более сильное закручивание.
Переходник, позволяющий надежно соединить основные части сваекрута.
Деталь для прочного крепления бензобура на верхушке винтовой сваи.
Надежный металлический кожух, с помощью которого добиваются прочного соединения частей.
Рычаг из металлопроката для удержания конструкции в нужном положении во время закрутки.

Также понадобятся швеллер, трубы, стальные пластины, болты и гайки. Для изготовления устройства нужна сварка, гаечные ключи, болгарка, шлифовальная машина, штангенциркуль для точных замеров.

Изготовление

Один конец переходника по размеру должен надеваться на низ мотобура, второй (с квадратным отверстием) — плотно садиться на верх «мясорубки». Это делают после изготовления кожуха: подходящий по диаметру отрезок трубы разрезают вдоль и стягивают уже на месте соединения при помощи болтов через металлические «уши». Эти же «уши» вверху доходят до корпуса приспособления и крепятся к нему болтами посредством шпилек. Нижнюю часть упора «мясорубки» срезают (будет мешать при закручивании), а к оставшемуся отверстию при монтаже прикрепляют упорный рычаг — трубу длиной до 4 м. На его конец приваривают «уши» из полос проката с отверстиями — в них при креплении к «мясорубке» продевают болт. Чтобы закрепить инструмент на верхушке ствола, потребуется еще один переходник — внизу, где он соответствует по диаметру внутреннему Ø трубы, должны быть 2 отверстия для шпильки, а верхняя часть должна иметь квадратное отверстие, соответствующее по размеру низу «мясорубки».

Важно! При сборке приспособления рекомендуется на все детали нанести обильную смазку, чтобы они меньше изнашивались и дольше служили.

Этапы монтажа

При закручивании свай бензобуром процесс выполняют в соответствии со стандартной инструкцией. Однако при вкрутке опорных элементов данным способом есть и некоторые нюансы:

Расчищают и размечают строительную площадку.
Делают приямки глубиной до 30 см, по диаметру подходящие ширине лопасти.
Ставят опору в приямок в строго вертикальном положении.
Поскольку мотобур имеет солидный вес, для работ по закручиванию потребуется минимум 2, а лучше 3 человека.
Также нужны переносные леса или ступеньки — поднять на высоту винтовой сваи инструмент и надеть его на верхушку одному проблематично.
После установки наконечника поднимают устройство и надевают на верхушку, закрепляют через переходник шпилькой.

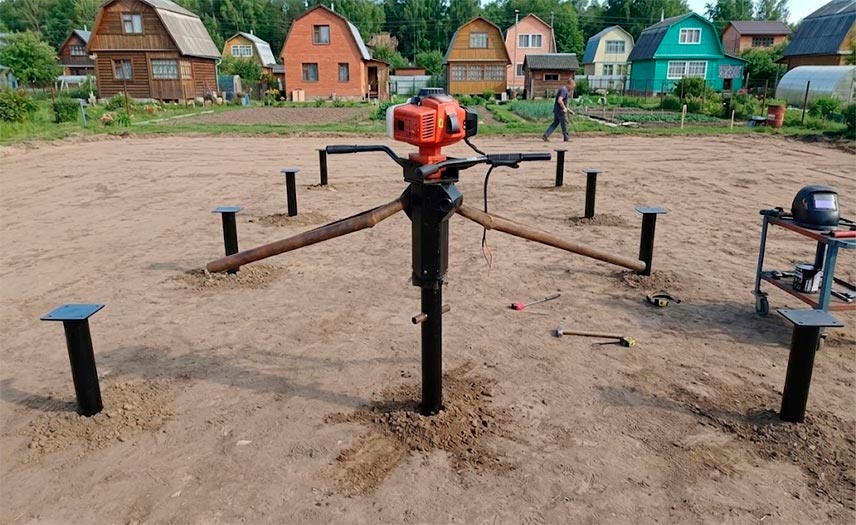

Заводят самодельный сваекрут и начинают вкручивание до проектной глубины — когда завинчивать становится предельно трудно.
Снимают устройство со ствола, убирают шпильку и переходник, переставляют леса и проводят закрутку следующей опоры.
Таким образом по порядку закручивают все столбы фундамента.
Отмечают нивелиром горизонтальную высоту основания на всех стволах и срезают верхушки болгаркой.
Внутрь засыпают ЦПС для минимизации риска развития коррозии, сверху устанавливают оголовки.
Для усиления конструкции делают обвязку из швеллера, который приваривают поверх ствола, или уголком в укосину.

Заключительный этап возведения фундамента — обработка эпоксидной грунтовкой сварных швов (после зачистки) и мест среза металла.

Преимущества использования бензобура

Из всех имеющихся способов закручивания (ручной, спецтехникой, сваекрутом) именно применение редукторного механизма обладает наибольшим числом плюсов:

Быстрота и легкость монтажа. Опоры можно завернуть почти без физических усилий, причем скорость погружения сокращается до 15-20 минут на 1 изделие.
Небольшие габариты. Устройство получается довольно компактным — его можно перевозить в багажнике, то есть и подъездные пути, как для спецтехники, не потребуются.
Надежность. Результат закрутки свай мотобуром будет эффективнее — из-за непрерывности крутящего момента почва вокруг ствола уплотняется, а не рыхлится. К тому же, проще контролировать вертикальность опоры.
Универсальность. Вкручивать железные столбы таким инструментом можно даже в стесненных условиях (около стен, ограждений, деревьев) и в почву любой плотности, а подходящий по размеру переходник дает возможность выполнять закрутку СВС любого типоразмера.
Простота применения. Чтобы завинтить опоры, не требуется специальное образование или профессиональный опыт — достаточно прочно закрепить механизм на столбе.

Хотя для закрутки мотобуром нужно минимум двое, это вполне оправдано ускорением строительства и снижением трудовых затрат.

Видео описание

Заключение

Теперь вы знаете, можно ли винтовые сваи закрутить мотобуром, что для этого нужно и как это сделать. Не стоит забывать, что при всей кажущейся простоте возведения любая фундаментная конструкция требует грамотных проектных расчетов, выполненных на основе точных данных о структуре и составе грунта, характере рельефа на участке. Только в этом случае при соблюдении требований технологии удастся возвести прочное и долговечное основание, а значит, и дом будет служить максимально долго.
