Как закрутить винтовые сваи перфоратором своими руками

Сразу стоит оговорить, рассматриваемое нами приспособление эффективно лишь в некоторых ситуациях: в условиях плотной застройки (вручную тяжело, а техника не подъедет), для монтажа на глубину до 2 м, на грунтах средней и низкой плотности, при ручной закрутке стальных опор Ø 57-89 мм. Во всех этих случаях установка свай сваекрутом, изготовленным из перфоратора или электродрели, соединенными с редуктором, показывает невысокие расходы при хорошей скорости выполнения работ и отличной мобильности. Для изготовления такого приспособления потребуется несколько элементов.

Перфоратор должен иметь мощность 2000 Вт и выше, что гарантирует большой крутящий момент. Таким показателем обладают лишь профессиональные модели. Кроме того, перфоратор обеспечивает ударно-вращательное движение, а нам необходимо исключительно вращение, то есть у него должна отключаться ударная функция (режим «только вращение»). Стоит обратить внимание на такие модели, как DeWalt, Makita, Bosch, Hilti. Важно также выбрать аппарат с подходящим хвостовиком, обеспечивающим прочную фиксацию, как у систем SDS-Max либо SDS-Plus. Первая предпочтительнее, поскольку создает более высокий крутящий момент, имея специфическую форму с особыми пазами для прочного крепления. Если такая модель не доступна, есть альтернативный вариант — электрическая дрель с аналогичной мощностью, например, rebir. Она выдает всего 330 об/мин., но при этом достаточно надежная, снабжена простой и обжимной ручками, встроенным реверсом, регулировкой скорости кручения.

Чтобы превратить быстрое вращение привода (дрели) в замедленное, но более мощное, нужен редуктор. Одной стороной он должен присоединяться к патрону перфоратора, а второй надеваться на верхушку сваи и иметь отверстие для крепления. Для этого некоторые приспосабливают механический гайковерт («мясорубку»). Еще такие мультипликаторы продаются в специализированных магазинах, а также их можно заказать у мастера (токаря). Обязательное условие, которое позволяет его применить, — наличие передаточного числа не менее 1:60.

При соединении хвостовой части перфоратора и верхней редуктора чаще всего требуется адаптер, плотно скрепляющий два основных элемента. Эта деталь также может потребовать расточки на токарном станке для обеспечения идеального прилегания всех составных частей.

Когда основной механизм собран, необходимо позаботиться о статичности системы. Подойдет отрезок металлопроката (уголок, профтруба), который прочно закрепляют на корпусе и упирают в землю.

Помимо этого, потребуются стальные пластины для сварки кожуха, каленые болты с гайками, сварочный аппарат, угловая шлифовальная машина, гаечные ключи.

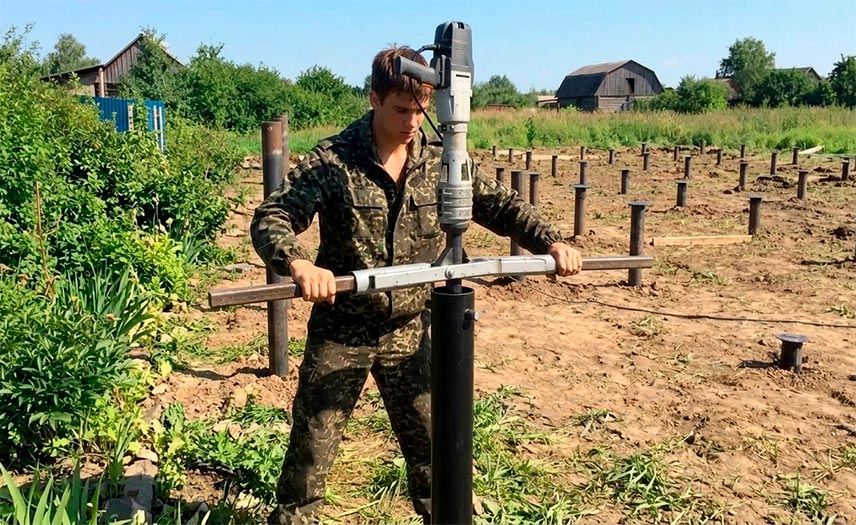

Чтобы закрутить сваи с помощью мясорубки и дрели, необходимо правильно и последовательно соединить все подготовленные элементы в одно устройство. Гайковерт и электрическую дрель скрепляют посредством переходника-шестигранника, надевая одной стороной на зажатую в хвостовике головку, а другой, где 4 грани, на «мясорубку». С помощью болгарки и сварочного аппарата подготавливают металлический кожух для прочной фиксации деталей. Его сваривают из 2 сегментов труб различного диаметра, соединенных стальными полосами или уголком. Упор «мясорубки» в нижней части срезают, чтобы не мешал. После этого остается 1 отверстие, в которое вставляют болт для посадки длинного (до 3 м) рычага. Это может быть уголок или труба, к которой удобнее приварить «уши» при креплении к болту. Такой рычаг помогает поддерживать вертикальное положение при завинчивании и не дает прокручиваться устройству относительно ствола.

Все детали и подшипники во время сборки хорошенько смазывают, а перед каждой новой строительной операцией повторяют процесс смазки после удаления старого слоя. Если этого не делать вовремя, система быстро выйдет из строя.

При выполнении установки необходимо строго следовать отработанному алгоритму и по порядку выполнять инструкцию:

• Подготовить площадку для ввинчивания: удалить мусор, растительность, камни, убедиться в отсутствии подземных коммуникаций, разметить точки расположения столбов.
• Установить наконечник в месте закрутки (приямок 15-20 см), чтобы сохранить устойчивость винтовой опоры при старте.
• Зафиксировать нижнюю часть редуктора специальным переходником на верхушке ствола с помощью продетого штыря, установить упор (рычаг) в устойчивое положение (упереть в землю).
• Проверить вертикальность ствола строительным уровнем, убедиться, что включен режим «только вращение».
• Включить аппарат в сеть и начать закручивание винтовых свай мясорубкой своими руками на низких оборотах.
• Останавливать работу каждые 30 см для охлаждения перфоратора и контроля вертикальности. Вкручивать стойку при сильном сопротивлении не нужно — стоит остановиться и проверить на наличие препятствий.
• Не допускать перегрева дрели: останавливаться на 3-5 минут после такого же периода закручивания.

При достижении твердого слоя ниже уровня промерзания (проектная глубина) работу прекращают, отключают оборудование от сети, снимают с верхушки и переходят к следующей опоре. После монтажа всех столбов верхушки с технологическими отверстиями срезают болгаркой, подровняв нивелиром, на высоте цоколя. В полости засыпают сухую ЦПС, делают металлическую обвязку или приваривают оголовки (под деревянный ростверк).

При желании выполнить закручивание свай перфоратором необходимо учесть потенциальные риски, которые способны спровоцировать поломку и даже представляют угрозу безопасности:

• Чаще всего исполнители сталкиваются с перегревом инструмента. От колоссальных нагрузок включенная дрель начинает сильно нагреваться, даже может появиться запах гари. При достижении t +80°С и выше из строя выходят обмотка или подшипники. Поэтому чередование периодов завинчивания и отдыха — обязательное условие.
• Еще одна распространенная ошибка — потеря вертикали. Даже малейший наклон приводит к деформации лопастей, усилению нагрузки на переходник, а то и вовсе заклиниванию оборудования. Контроль положения ствола должен быть постоянный, т. е. при возможности лучше обзавестись помощником.
• В стремлении сэкономить некоторые умельцы приобретают недорогие китайские адаптеры из мягкой стали или силумина (алюминий + кремний), не выдерживающие высоких нагрузок, которые могут при работе лопнуть и поранить исполнителя. Самый надежный вариант — адаптер из каленой стали, целостность которого, как и редуктора, следует проверять перед каждым рабочим циклом.

Начинать крутить столбы можно лишь при включении режима «только вращение» (в инструменте должна быть такая функция). Очень плотные грунты не подходят для такого оборудования, так как вызовут перегрузку. Ошибкой будет и слишком длинный адаптер, поскольку он удлинит рычаг и повысит риск изгиба. При малейших сбоях во время завинчивания свай редуктором стоит остановить процесс и проверить целостность и правильность положения всех частей системы.

Сделать редукторный механизм своими руками при наличии нужных инструментов проще и дешевле заказа спецтехники. Проведение монтажа винтовых свай сваекрутом обладает несколькими плюсами:

• Самодельное приспособление легко помещается в автомобильном багажнике, в отличие от спецтехники, не требует подъездных путей, а ввинчивать винтовые опоры таким аппаратом доступно в самых узких местах.
• Пользоваться инструментом можно без квалификации: чтобы вкрутить столбы, достаточно прочно закрепить сваекрут на стволе, выверить вертикальность и подключить к сети.
• При установке не нужны особые трудовые затраты, зато скорость ввинчивания сокращается в разы.
• При закрутке свай гайковертом создается мощное вращающее усилие, благодаря чему грунт, куда погружается лопасть, становится более плотным, а не разрыхляется. В конечном итоге это улучшает статичность железных стоек и всего фундамента в целом.

При необходимости справиться с задачей можно в одиночку, особенно при наличии строительных навыков. В теории при использовании такого оборудования нужно лишь глубокое знание механики процесса и строгое выполнение требований техники безопасности.
