Крепление бруса к оголовку винтовой сваи

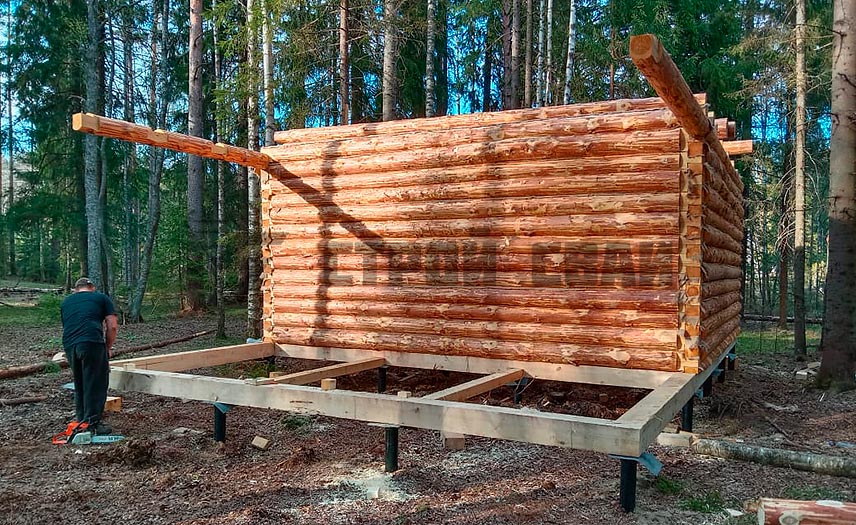

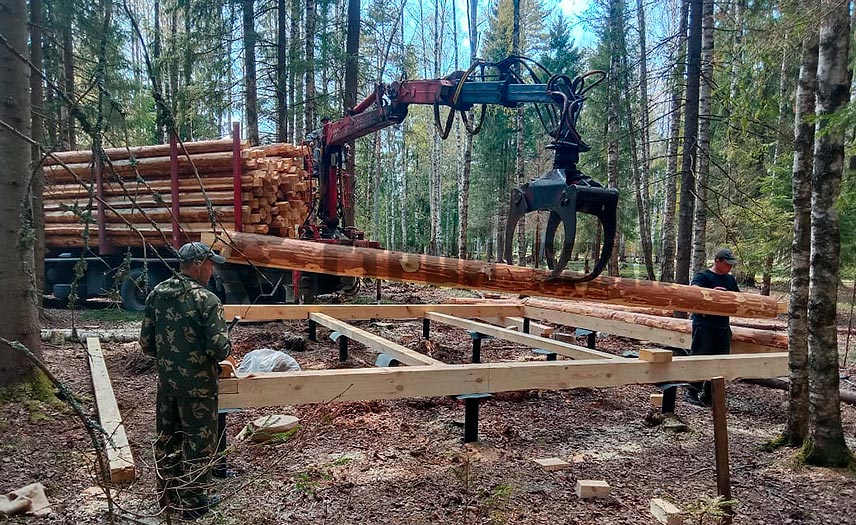

Обвязка — это скрепление балками или металлопрокатом верхушек металлических свай после их установки и подравнивания. В результате получается жесткая и прочная решетка, которую называют ростверком или обвязкой. Чаще всего для нее выбирают деревянные балки — они доступны по цене, достаточно прочны и идеально подходят для всех построек из дерева (металл используют для кирпича или блоков). Надежное крепление бруса позволяет создать опорную систему с максимальными прочностными характеристиками. Кроме обеспечения надежности, она выполняет и другие важные функции:

• Равномерно распределяет нагрузки. Грунт в месте строительной площадки может быть неоднородным, т. е. иметь разную несущую способность. Вследствие этого некоторые опоры под весом проседают больше других. Однако объединение столбов ростверком значительно увеличивает опорную площадь, существенно нивелируя эту разницу.
• Стабилизирует конструкцию. Крепление всех столбов в жесткую решетку сообщает фундаментному основанию максимальную устойчивость, препятствуя смещению вертикальных осей стволов под действием разнонаправленных воздействий.
• Предотвращает перекосы. Если сваи не объединены прочным ростверком, они при больших нагрузках могут «гулять». Это спровоцирует деформацию фундамента, в результате проемы окон и дверей перекашиваются, возникают и другие проблемы.
• Повышает долговечность основания и объекта в целом. Защищая верхнюю часть конструкции от негативных внешних факторов и объединяя отдельные столбы в единую прочную систему, правильно проведенный монтаж ростверка с грамотным креплением способствует увеличению длительности службы всего дома.

В сравнении с бетонной лентой свайный фундамент с обвязочным брусом монтируется гораздо быстрее и проще, по финансам намного дешевле и, что немаловажно, сразу готов к продолжению строительства. При этом не уступает по эксплуатационным показателям конструкциям из ж/б.

При сооружении каркаса основания предпочтительно обвязывать стальные опоры древесиной хвойных пород. У нее несколько преимуществ перед лиственными разновидностями: низкая влагопроницаемость, более продолжительный срок эксплуатации, повышенная прочность. Выбирают пиломатериал определенных размеров: 200×200 или 150×200 под капитальные дома, 150×150 под бани и дачи, 100×100 под беседки, времянки, бытовки. Кроме этого, могут быть использованы доски, которые сбивают в брусок нужного размера гвоздями в шахматном порядке. В любом случае перед креплением обвязки к винтовым сваям древесные заготовки должны быть обработаны антисептиком и антипиреном — составами, предотвращающими гниение и возгорание. Желательно — еще на производстве, поскольку там есть гарантия плюсовых t, чего нет на стройплощадке. А при минусе на дереве может образовываться наледь, да и сами составы хуже работают на морозе. Обработку обязательно следует сделать и в местах пропилов на концах бруса, с помощью которых будут крепиться друг к другу его фрагменты.

Еще один важный момент — влажность древесины. Хотя в рекомендациях специалистов всегда советуют выбирать камерную сушку или минимальную влажность, на практике это соблюдается редко из-за высоких цен. Обычно берется пиломатериал естественной влажности, с которой он доставляется на площадку. При выполнении определенных условий (плюсовые t, защита от осадков), с ним и после установки не происходит никаких негативных изменений — когда монтаж завершен, дерево постоянно проветривается, а сделанные пропитки способны обеспечить ему достаточную защиту.

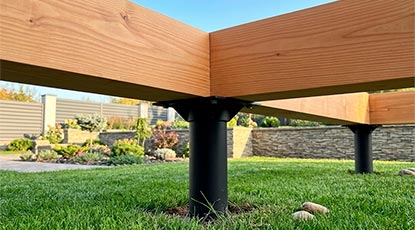

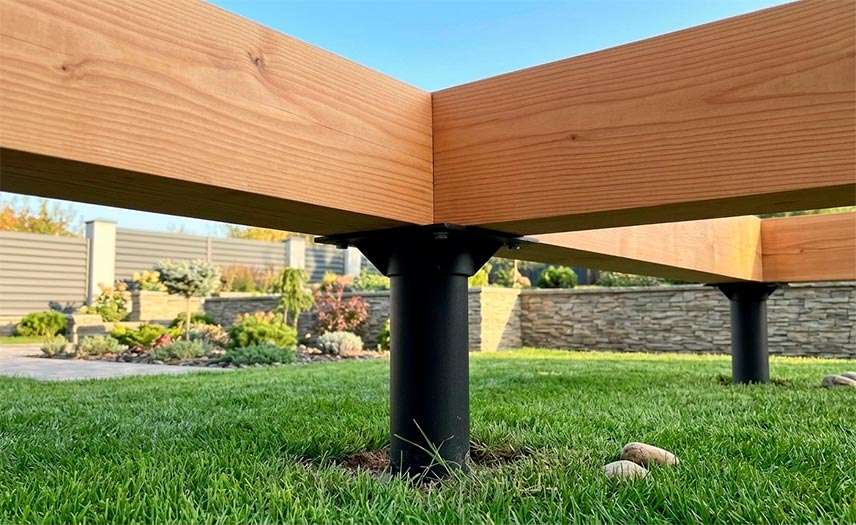

После закрутки металлических опор, их подравнивания и монтажа оголовков прежде, чем крепить брус к площадкам, необходимо убедиться в их идеальной горизонтальности. После установки ростверка отклонение от единой горизонтали придется исправлять: подкладывать несколько слоев подходящей прослойки либо выпиливать углубления в дереве (небольшие технология допускает). На монтажные площадки укладывают 2 слоя рубероида либо гидроизоляцию Технониколь — прокладки должны закрывать металл полностью. На концах 2 балок делают запилы в половину толщины — на одном сверху, на втором снизу, выпиливают бензопилой «лапу» и проверяют точность запила. Под пиломатериал 200×200 размер площадок — 250×250, для сечения 150×150 — опорные габариты 200×200: обвязочный узел должен опираться на металлическую поверхность всей массой, а не только запиленным фрагментом. А все узлы необходимо обязательно размещать на оголовках. Существует несколько способов крепежа обвязочных материалов к сваям, но чаще других используются следующие:

• Сантехническими болтами (глухарями). Для балки 200×200 берут глухари Ø 10 мм и длиной 180. Снизу через оголовок сверлят в двух противоположных углах (двух достаточно) отверстия по 8 мм, надевают на болты шайбы М10 (на 30), заворачивают гаечным ключом.
• Анкерами. Анкерные болты для крепления бруса к винтовым сваям используются реже, но и этот метод достаточно эффективен. Сверление также делают чуть меньше диаметра болтов, но насквозь, выбирают дерево под гайку или шайбу, стягивают крепежные элементы до упора, сверху закрывают заглушкой или шпатлевкой.

Между собой балки закрепляют глухарем сверху (10×160), под который также просверливают отверстия Ø 8 мм, расширяют выемку под шайбу до 32, скрепляют саморезом. Более экономный вариант крепления — присоединять брус друг к другу забитыми по диагонали гвоздями (длина 140-160). Практикуется и использование металлических шпилек: их забивают в выборки на глубину их толщины в узлах по диагонали так, чтобы острые концы входили в обе сопряженные балки.
