Крыльцо на винтовых сваях своими руками

При постройке дачи зачастую возникает вопрос об обустройстве удобного входа: со ступеньками, навесом, ограждениями или даже стенами. Многие владельцы выбирают вариант установки крыльца для частного дома на винтовых сваях. Соорудить его можно самостоятельно даже с минимальными строительными навыками, а работы займут совсем немного времени при сравнительно низких затратах. В этой статье мы расскажем, какие бывают виды конструкции, какие выбрать размеры стальных опор, как рассчитать их количество и правильно провести монтаж.

Содержание

Варианты исполнения

Крылечки делятся на несколько разновидностей по следующим признакам:

Конструкция. Это может быть открытая площадка (просто уличная лестница на сваях к дому), полуоткрытая (имеет козырек и перила), закрытая (обустроенный тамбур с остеклением).
Материал. По желанию заказчика для дизайна могут быть выполнены бетонный или металлический вариант, а для отделки используются плитка, сайдинг, керамогранит. Оптимально, если материал основного строения и пристройки одинаковы: для кирпичного дома это кирпич, для деревянного или каркасного — дерево.

Чаще всего дополнительно делают навес. Это не обязательный, но желательный элемент: крыльцо с козырьком защищает вход с улицы и запирающий механизм от осадков, позволяет комфортно и не спеша открывать дверь в любую погоду. Форму крыши выбирают в соответствии с общим дизайном: односкатная, двускатная, арочная, купольная.

При сооружении козырька особое внимание уделяют стыкам со стеной: для обеспечения герметичности используют отбойную планку, подбирая цвет и фактуру в тон общей отделке.

Такие входные конструкции также можно использовать для бани, бытовки, сарая, террасы или веранды.

Какие винтовые сваи выбрать для крыльца?

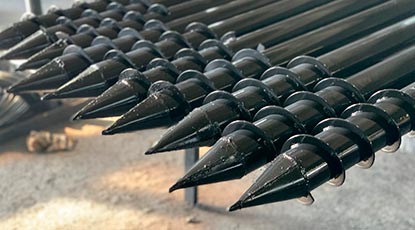

Главный фактор надежности свайного основания — правильный подбор характеристик столбов. Диаметр ствола отвечает за несущую способность опоры:

Ø 57 мм. Максимальная нагрузка достигает 1,2 т, параметры лопасти (ширина и толщина) — 200 и 4 мм при толщине стенки 3-3,5 мм. Таких СВС достаточно для обустройства открытых конструкций (только лестница и площадка).
Ø 76 мм. Данные модели выдерживают до 1,5 т, толщина металла 3-3,5 мм, размеры лопасти — ширина 250, и толщина 4 мм. Эти параметры подходят для установки крыльца на сваях к деревянному дому с небольшими перилами и легким козырьком.
Ø 89 мм. Размеры лопасти и толщина стенки такие же, как у предыдущей модели (250 и 4 мм), но больший диаметр позволяет выдержать нагрузку до 2,5 т. Их используют для строительства сооружений полузакрытого типа, а также с коваными элементами декора (перила, каркас).
Ø 108 мм. Одна штука способна выдержать до 3 т при ширине и толщине лопасти 300 и 4 мм, толщина металла 3,5-4 мм. Опоры устанавливают под самые массивные сооружения — закрытые деревянные (типа веранды), из бруса, с использованием металлического каркаса или кирпича.

Достаточная длина винтовых свай гарантирует устойчивость конструкции. Под конкретный проект её определяют, сложив несколько значений: глубина закручивания (зависит от региона, для Ленобласти — 1,5-1,8 м, для Сибири может достигать 2,6 м), высота над землей (минимум — 20 см, оптимально — 40-50), монтажное отверстие (10-15 см). Уровень заглубления напрямую связан с устойчивостью фундамента: каждая свая должна быть закручена в плотный пласт почвы, находящийся ниже точки промерзания грунта. Если это условие не выполнено, столбы будут выталкиваться морозным пучением или изменять свое положение на наклонное, провоцируя разрушение основания. Для получения более точного значения глубины погружения заказывают исследование грунта в специализированной компании. Сведения можно узнать и самостоятельно: выкопать глубокую (до 2 м яму) или получить данные у соседей (если они проводили такие работы).

Расстояние между винтовыми сваями

Для возведения максимально надежного и долговечного основания важны не только размеры свайных опор, но и их правильное размещение. На дистанцию между ними влияют предполагаемая весовая нагрузка, тип грунта, конструкция сооружения. Чаще всего шаг установки выбирают из усредненных значений:

Максимальный — 3 м. Такое расстояние является предельно допустимым согласно СНиП и используется при возведении самых легких сооружений.
Оптимальный — 2,5 м. Дистанция применяется при строительстве большинства объектов с небольшой массой, позволяя создавать достаточно устойчивый фундамент без перерасхода средств.
Минимальный — 2 м. Этот интервал используют при возведении массивных строение (например, крыльца из металла на сваях) или при желании иметь большой запас прочности.

При проектировании учитывают индивидуальные особенности проекта. Если в определенных точках основания предполагается повышенная нагрузка, там размещают добавочные опоры в дополнение к основной схеме.

Сколько винтовых свай нужно для крыльца?

Для небольшого крылечка (например, 2,5×1,5 м) достаточно 4 опор, установленных по углам. Если конструкция больших размеров, в виде террасы или веранды, проводят расчеты. Для их выполнения нужны:

Размеры сооружения (длина, ширина).
Несущая способность выбранных для фундамента столбов.
Вес используемых стройматериалов.
Усредненные значения нагрузок (берутся из справочников).

Пример вычисления свайного фундамент для крыльца (с перилами и козырьком): размеры площадки 5×2,5 м (12,5 м²), используются СВС 76 (несущая способность 1500 кг), предполагаемая масса материалов — 2500 кг, справочные данные — полезная нагрузка 150 кг/м², дополнительная 180 кг/м², коэффициент надежности 1,3.

Расчет: 12,5×150 + 12,5×180 + 2500 = 1875 + 2250 + 2500 = 6625 (общая нагрузка) х 1,3 = 8612:1500 = 5,74 (округляем до 6). Потребуется 6 опор, закрученных по 3 штуки по длинным сторонам площадки.

Этапы монтажа

Строительство начинают с расчистки площадки, установку выполняют строго по инструкции в определенной последовательности.

Разметка и закрутка

Согласно заранее составленному плану отмечают колышками точки расположения столбов, на месте которых позже делают приямки глубиной до 30 см. Ближние к стенке опоры размещают на расстоянии 30-40 см. Установив наконечник в приямок, продевают в монтажное отверстие лом или отрезок трубы и вращают с нажимом силами 2-х человек, погружая в грунт. Монтаж можно также провести с помощью сваекрута или заказать спецтехнику в профильной компании. Достигнув плотного пласта, свая практически перестанет погружаться — это значит, что она закручена на нужную глубину. Верхушки стволов подравнивают по горизонтали и засыпают внутрь ЦПС — для защиты от коррозии. Закрывают стволы оголовками и приваривают по окружности, затем покрывают швы грунтовкой с содержанием эпоксидных смол.

Устройство пола, сборка каркаса

Ростверк сооружают, используя:

Доски (50×150) или брус (100×100 или 100×150), применяя для бруса угловое соединение «в лапу» или «в полкорпуса», а для доски — «в елочку». К обвязке скобами и уголками с помощью оцинкованных саморезов крепят заранее изготовленный каркас лестницы со ступенями. На верхней площадке устанавливают через каждые 50-60 см лаги (доска 50×150 на ребро). Крепления — уголки и скобы на саморезы.
Швеллер или уголок, который приваривают к оголовкам. В этом случае также может быть установлена уже готовая конструкция со ступенями, нижнее основание которой приваривают к оголовкам. Все места сварки прокрашивают грунтовкой.

Важно! При использовании деревянных элементов для каркаса или настила обязательна обработка дерева антисептиками и антипиренами.

Укладка настила

Монтаж открытого крыльца на свайном фундаменте заканчивается покрытием ступеней и верхней площадки. Для зашивки каркаса используют:

Доску толщиной 24-38 мм (ширина 120-160 мм) из хвойных пород дешевых (ель, сосна) или дорогих (кедр, лиственница). Также производители предлагают материал премиум (тик, гарапа, красное дерево) и террасную доску со специальной термообработкой (может иметь рифленую поверхность).
ДПК — материал из древесной муки с полимерным связующим. Размерный ряд тот же, что и у обычной доски, однако полимеры позволяют продлить срок эксплуатации до 25 лет без дополнительных обработок.

Планки раскладывают, подрезая по размеру с крепежом на оцинкованные саморезы. Обрезанные торцы прокрашивают или (ДПК) закрывают декоративным профилем.

Монтаж перил и навеса

Крыльцо на винтовых сваях, пристроенное к дому, может иметь козырек и ограждение:

По углам устанавливают опорные столбы, выполняя крепеж уголками и усиливая с помощью раскосов.
Для организации односкатной кровли передние делают короче на 40 см.
Между боковыми столбами устанавливают перила со стойками.
Обвязывают столбы сверху, делают обрешетку и настилают профлист, поликарбонат, шифер.

Если конструкция выполняется из металла, то чаще всего к лестнице приваривают уже готовые перила со стойками, на которые монтируют каркас козырька и покрытие. Соединение с основной постройкой как у фундамента, так и у навеса делают плавающим, чтобы исключить его разрыв при осадке ж/б основания.

Плюсы и минусы

У свайных оснований как минимум несколько весомых достоинств:

Цены на винтовые сваи под крыльцо, закупленные у крупного производителя, ниже среднерыночных, поэтому при заказе монтажа за счет комплексности услуг можно сэкономить до 50 % строительного бюджета.
Строительство свайного фундамента можно вести на любом типе грунта, в том числе с высоким водонасыщением, низкой несущей способностью, на участках с вечной мерзлотой.
Скорость изготовления такого основания не более 1 дня в любое время года, даже при минусовых температурах.
Качество заводских изделий отличное — они выпускаются из стали Ст-20 (высокопрочная марка), изготавливаются с помощью автоматики (прочные сварные швы, точность размеров), покрываются защитным покрытием по специальной технологии. Поэтому срок службы изготовленного из них фундамента — от 80 лет и больше (при правильном монтаже).

Во время установки не нужны масштабные земляные работы, а закручивание столбов по минимуму нарушает грунт — метод максимально экологичный и чистый.

Видео описание

Заключение

Теперь вы знаете, как сделать крыльцо на винтовых сваях своими руками. Используя качественные материалы и следуя инструкции, работы вполне сможет выполнить даже непрофессионал. Не пренебрегайте рекомендациями: делайте предварительные расчеты, проведите исследование грунта, тщательно выбирайте стальные опоры. А при сомнениях в своих силах как минимум получите консультацию специалистов — или закажите комплекс услуг (проектирование, пробное бурение, доставка, монтаж) по сниженным расценкам от производителя.
