Лягушки из арматуры для фундамента: размеры, как гнуть, шаг установки

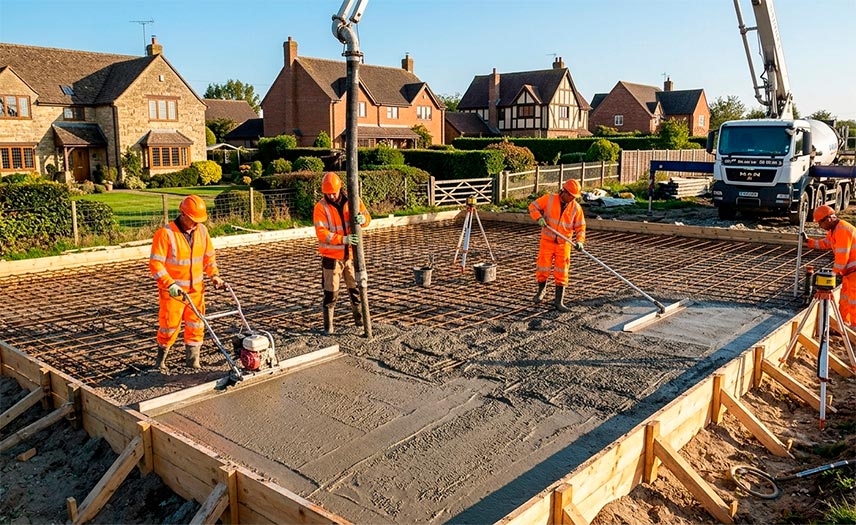

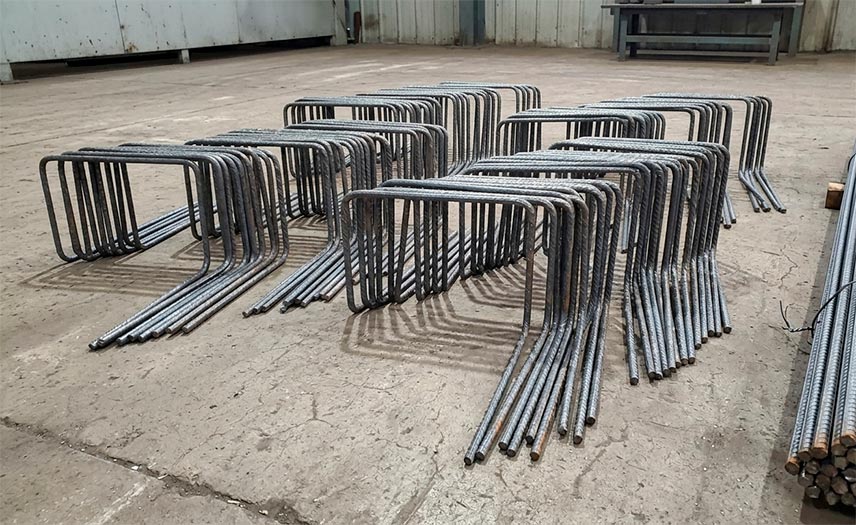

Толщина любого фундаментного монолита зависит от планируемых нагрузок на постройку — чем они больше, тем выше будет бетонное основание. То есть и каркас потребуется более объемный. Как правило, армирование подобных фундаментов делают из 2 рядов сетки — верхнего и нижнего. По вертикали их разделяют лягушки арматурные, для чего и предназначены главным образом эти дистанцеры. Их форма проста — буква П с загнутыми в разные стороны «усиками» на высоте дистанции между сеточными слоями. Кроме разделения, они еще помогают:

• повысить устойчивость конструкции и предельно равномерно распределить нагрузки;
• препятствовать деформации благодаря усилению каркасной основы;
• существенно сократить время при выполнении связки каркаса.

Диаметр и параметры разделительных элементов подбирают в зависимости от высоты плитного монолита. Самые распространенные показатели толщины основания для объектов частного сектора — 20, 25 и 30 см (зависят от весовой нагрузки). Под конструкцию в 20 см подставки гнут из рифленого прута диаметром 8 мм, при 25 см берут Ø10, при 30 — Ø12. Отличаются и параметры отдельных частей разделителя. Размеры лягушки из арматуры для плиты 200 мм составят: длина верхней перекладины — 10-15 см в зависимости от величины сеточной ячейки, высота равна толщине фундамента за минусом 2 защитных слоев бетона сверху и снизу (5-10 см) и двойного Ø прута (16 мм), длина «лапок» должна быть на 5 см больше ширины ячейки в сетке — чтобы можно было каждую закрепить в 2 местах.

Пример расчета размера лягушки для монолитной плиты 300 мм. Под данный фундамент потребуется разделитель из прутка Ø12 мм. Если сетка будет с ячейкой 15 см, то верхняя горизонтальная часть должна быть длиной, кратной этой величине — 15 либо 30 см. Высоту рассчитывают следующим образом: 30 — 7,5 (бетон вверху и внизу) — 2,4 (двойная толщина арматурного прутка) = 20 см. При ячейке в 15 см длина прутка составит: 15 + 2×20 + 2х(15+5) = 95 см.

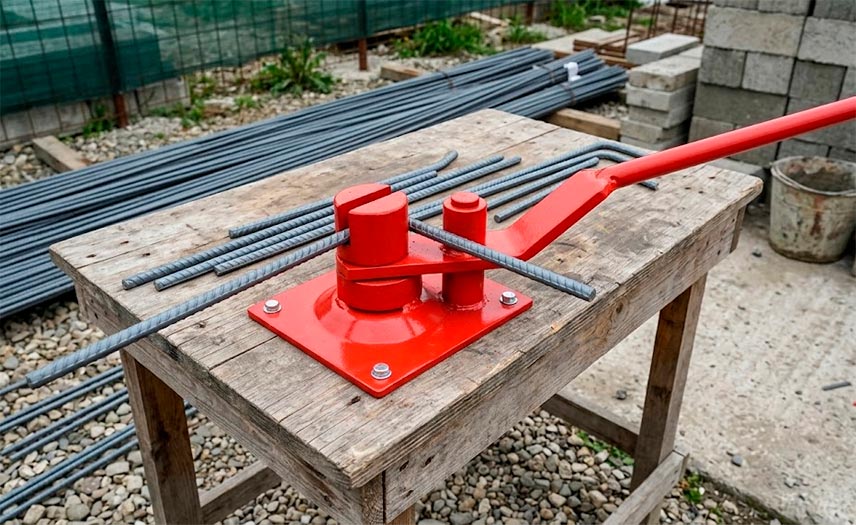

Самостоятельно изготавливать каркасные разделители можно несколькими способами. Наиболее быстро и правильно получится сгибать лягушки для фундаментной плиты в нужных местах на арматурогибе заводского производства. Однако такой инструмент есть не у каждого, а чтобы взять его у знакомых, придется хорошенько поискать. Можно изготовить приспособление из 2 сегментов уголка и срезанного с гаражной петли «пальца» с надевающейся на него «мамой». Вначале закрепляем станину (например, кусок профтрубы большого сечения) к массивной неподвижной поверхности, один отрезок уголка привариваем к горизонтальной поверхности намертво, возле правого края устанавливаем «палец». Для этого просверливаем круглое отверстие по диаметру «пальца», вставляем его и привариваем. Ко второму отрезку прикрепляем сваркой «маму» таким образом, чтобы при надевании на «палец» края проката сходились впритык и образовывали идеальную горизонталь. Когда оба куска проката принимают исходное положение, в уголок кладем отмеренную арматуру, точкой сгиба попадая на стык отрезков, и проворачиваем правый до образования прямого угла (на станине делаем отметку заранее). Зная параметры фундамента и самих разделительных деталей, а также сколько нужно лягушек для монолитной плиты, таким устройством легко можно изготовить нужное количество любых гнутых из арматуры элементов.

Если со сваркой вы не дружите или под рукой нет сварочного аппарата, загибать стержни можно и «на коленке», используя самую простую схему. Складываем две толстые тяжелые доски друг на друга, сразу в обоих насквозь сверлим отверстия под «держаки»: стержни, превосходящие выбранные для гибки по диаметру минимум в 2 раза (для восьмерки — Ø16). Забиваем их в просверленные отверстия. Вначале один, а затем вдоль доски по горизонтали на расстоянии высоты элемента — еще два с просветом для продевания прута. На доске карандашом отмечаем также длину «усиков» и ширину перекладины. Чтобы сгибать стержни, потребуется немалая сила, а облегчить этот процесс можно с помощью куска профильной трубы: его мы надеваем на правый конец прутка после расположения в «станке» и поворачиваем до получения угла в 90°. По параметрам профтрубу лучше брать чуть больше Ø прута, чтобы сгиб получался максимально правильный геометрически.

Нижний слой каркасной опоры устанавливают на пластиковые фиксаторы, расположенные в шахматном порядке — таким образом при строительстве обеспечивают арматуре снизу достаточно толстую прослойку бетона для защиты от коррозии. Когда эта операция выполнена, переходят к следующему этапу монтажа. Установку лягушек при армировании плитного фундамента проводят одним из способов:

• В шахматном порядке. Начиная с третьей ячейки (по краю есть «пэшки»), ставят первую подставку, следующую — через 3 на 4-ую. Пропустив ряд, привязывают первый разделитель к пересечению стержней, сдвинув на 1 или 2 ряда вперед.
• Рядами. Дистанцеры располагают по диагонали относительно продольных стержней сетки, также сдвигая каждый следующий ряд на половину шага.

Интервал между подставками варьируется от 60 до 80 см — в зависимости от Ø прута для изготовления строительных элементов. На каждый м² должно приходиться разделителей от 2 до 2,5. Главное правило расположения лягушек при армировании плиты — разместить их максимально равномерно. Каждый «усик» или верхняя «полка» привязываются к обоим уровням в 2-х местах — это обеспечивает жесткую фиксацию каркаса и гарантирует сохранение первоначального положения всех элементов конструкции даже при повышенных нагрузках.
