Обвязка винтовых свай двутавром — технология монтажа

Обвязывать винтовые сваи металлопрокатом, в частности, двутавром, требуется в следующих случаях:

• Под массивные строения: если возводятся дома или хозяйственные объекты из кирпича, газобетона, пеноблоков, из бруса или бревна в 2-3 этажа, с мансардой.
• При большом перепаде высот: когда фундамент находится от поверхности земли на расстоянии 0,5-0,6 м и выше, устойчивость винтовых свай снижается, поэтому двутавровая балка придает добавочную жесткость.
• На сложных грунтах: при подвижности почвенных слоев (плывуны, высокий УГВ, близость к водоемам) фундаментной конструкции необходим дополнительный фактор прочности, в качестве которого и выступает самый массивный металлопрокат.
• Для создания мощного опорного каркаса: под здания и сооружения не только повышенной массы, но и с большим количеством внутренних перегородок и несущих стен.

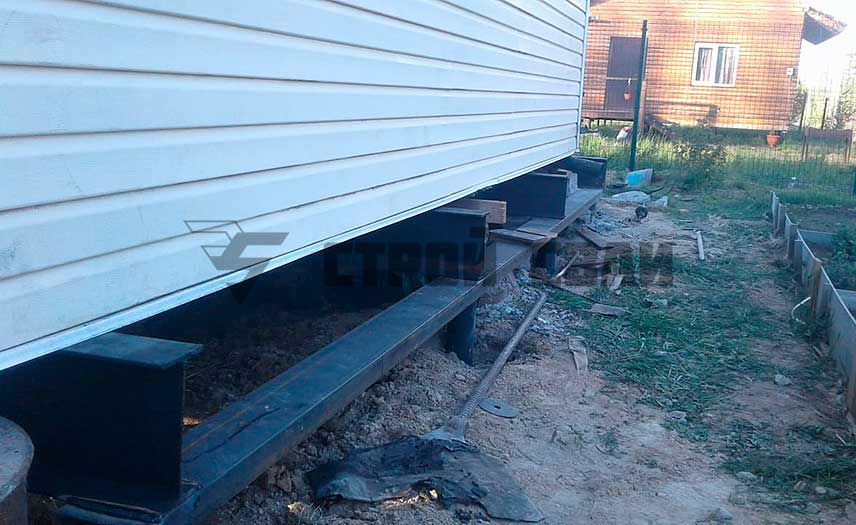

• При реставрации фундамента: если требуется заменить старое железобетонное основание под еще крепким брусовым домом.

При вынесении решения об использовании двутавровой балки проектировщики анализируют большой массив данных (грунтовые характеристики, параметры строения, назначение, климатические условия и т. д.) и выполняют расчеты — внесение в проект такого ростверка всегда строго обосновано.

Двутавр — категория металлического проката, имеющая Н-образную форму. Благодаря ей и значительной толщине он обладает самым большим запасом прочности, превосходящим показатели швеллера, уголка, профтрубы. Конфигурация также способствует усилению стойкости перед нагрузками на изгиб и сжатие. Существует множество разновидностей двутавровой балки по размеру (ширина полок, толщина, высота профиля), сортаменту стали, классу прочности. При обвязке двутавром фундамента на сваях чаще всего используют горячекатные стальные сегменты проката с параллельными гранями полок под номерами 16, 20 (при шаге установки свай 2-3 м в жилых домах) или 25 (для крупногабаритных сооружений либо при редком шаге). В зависимости от формы сечения используют следующие разновидности:

• Нормальный (Б) — подходит для легких пеноблочных построек, каркасников, большинства жилых домов.
• Широкополочный (Ш) — оптимален при необходимости повышения жесткости конструкции, стойкости к боковым нагрузкам.
• Колонный (К) — используется реже всего, только под наиболее крупные и тяжеловесные объекты, при создании каркасов под МКД.

До 80% металлопроката производится из углеродистой стали (чаще всего Ст-3), которая обладает повышенной прочностью. Низколегированная сталь также может быть использована при изготовлении, тогда продукция имеет повышенную устойчивость к коррозии, воздействию кислотной или щелочной среды.

Установка ростверка из двутавра — одна из заключительных операций при монтаже свайного фундамента. Прежде, чем закручивать винтовые сваи, подрядчик проводит исследование грунта и рельефа на участке, подбирает оптимальный типоразмер и длину опор, выполняет проектные расчеты с подробными чертежами. На расчищенной стройплощадке мастера завинчивают столбы согласно параметрам свайного поля на достаточную глубину (с погружением в плотный пласт ниже точки промерзания), подрезают на высоте чуть ниже пола первого этажа, заполняют стволы ЦПС, сверху приваривают оголовки. После этого выполняют обвязку свай двутавровой балкой:

• Располагают отрезки проката точно по центру оголовков, с расположением стыков на середине монтажных площадок.
• Выполняют крепление к оголовкам с помощью сварочного аппарата.
• При высоте ростверка над поверхностью в 50 см и больше делают дополнительную обвязку уголком в укосину.
• При устройстве металлического ростверка ввиду большой массы материала для подъема применяют спецтехнику.

По окончании сварочных работ зачищают швы от окалины, а затем места сварки и срезов металла покрывают защитным слоем эпоксидной грунтовки.

Благодаря своей форме двутавр способен выдержать изгибочные и сжимающие нагрузки, превышающие в 7 раз показатели квадратного профиля. Обеспечение максимальной жесткости конструкции делает его незаменимым при строительстве тяжеловесных и габаритных объектов. Также исключается риск повреждений и деформаций, провисание, гарантируется долговечность и устойчивость фундамента, особенно при возведении на склонах. Главными достоинствами двутавровой балки для обвязки являются:

• Способность выдерживать предельно высокие массы, недоступные другим категориям аналогичной металлопродукции.
• Устойчивость к большинству типов нагрузок на основание строения, что обеспечивает жесткость опорной решетки и статичность под любым весом.
• Простота монтажа, возможная благодаря совершенной конфигурации и правильной геометрической форме профиля.
• Широкий выбор моделей балки, предлагаемых производителем: для любого объекта можно выбрать самый оптимальный вариант без переплат.

Благодаря преимущественному использованию низколегированных сталей при производстве металлопрофиль способен выдерживать широкий диапазон температур (от −70 до +70°С) без структурных изменений. А технологичное антикоррозийное покрытие продлевает срок эксплуатации до 50 лет и больше. Все эти свойства делают данную разновидность проката максимально востребованной не только в строительстве (для каркасов, несущих элементов, перекрытий), но и при прокладке крановых путей, креплений в горном деле, при возведении мостов и эстакад, при установке подвесного оборудования и на других ответственных участках.
