Обвязка винтовых свай швеллером — технология монтажа

Для усиления фундаментных конструкций из стальных опор часто выбирают их соединение с помощью П-образного профиля. Он достаточно прочный и выдерживает большие нагрузки, удобный в перемещении и установке. Из нашей статьи вы узнаете, как сделать обвязку свайного фундамента швеллером своими руками, зачем используют данный металлический прокат, как подобрать соответствующие размеры, об особенностях его монтажа, преимуществах и недостатках.

Содержание

Когда требуется

Укрепление конструкции швеллером не является обязательной операцией для плотных стабильных грунтов под небольшие облегченные постройки. Специалисты рекомендуют выполнять данный этап установки в следующих случаях:

При явных неровностях на стройплощадке, если надземная часть опоры более 70 см.
Верхние слои грунта на участке с низкой несущей способностью (рыхлые, подвижные) или вблизи стройплощадки находятся ГВ.
Запланировано строительство дома из газобетона или кирпича, то есть нагрузка на основание повышена.
Строение будет иметь не 1, а 2-3 этажа (например, бревенчатый или брусовой дом) или массивную мансарду.

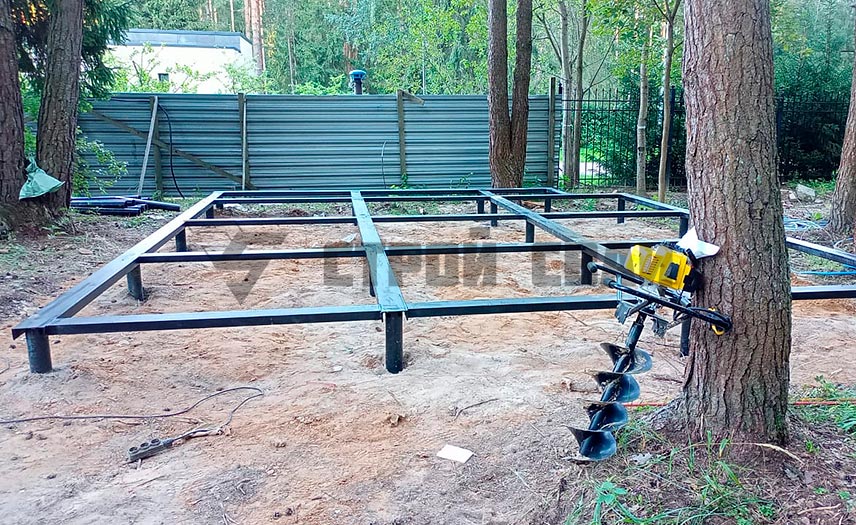

Обвязка свайно-винтового фундамента швеллером помогает сделать максимально прочную решетку, которая послужит опорой для установки лаг, укладки полов и выполнения остальных строительных процессов.

Какой швеллер нужен

Это металлопрокат, изготовленный из конструкционной стали, который может быть горячекатаным (имеет углы 90°) или гнутым (производится гибкой из плоских заготовок). Для фундаментов выбирают горячекатаный, как имеющий выраженные ребра жесткости. Его также используют при сооружении ростверка на буронабивных и забивных сваях. Сооружение стальной жесткой решетки способствует более равномерному распределению нагрузок по всей площади основы. По ГОСТ высота стальных балок находится в диапазоне 50-400 мм, а ширина полок — в пределах 32-115 мм. Для каждого значения высоты есть несколько соответствующих позиций по ширине. При укреплении свайного фундамента под каждый вид опор используют определенный размер проката:

СВС 57, 76 — швеллер 12П (высота 12 см).
СВС 89 — 14П.
СВС 108 — 16П.
СВС 133 — 18П или 20П.

Может возникнуть вопрос, какой швеллер идет на 108 винтовую сваю, кроме указанного в рекомендациях? Например, связка прокатом высотой 14 см также возможна, во всяком случае по размеру — основание балки шире, чем окружность ствола в свае. Да, две соседние опоры получится связать без труда. Однако дальше в ряду могут быть отклонения, из-за которых обязательно возникнут проблемы: если свая отклонится от оси на допустимое технологией расстояние, она может не «вписаться» в узкий профиль. Поэтому, как правило, выбор всегда делают в пользу указанных параметров металлопроката — для обеспечения компенсации подобных отклонений небольшим запасом, позволяющим исключить перекрой или добавочные стыковки.

Способы монтажа

Металлические балки отмеряют по длине так, чтобы стыки приходились на середину верхушек стволов. На угловых соединениях закрепляют концы, обрезанные под углом в 45°. Заранее размеряют схему укладки профиля на верхние концы опор по проектным чертежам и заказывают у производителя нужные по длине отрезки. Если этого не сделать, то поставщик 12-метровые балки (стандартная производственная длина) разрежет на куски по 6 м для удобства транспортировки — может получиться масса отходов.

Для установки швеллера на сваи обычно используют сварку. Укладывать прокат можно несколькими способами:

Полками вниз (самый популярный вариант). Вначале прихватывают возле каждого столба в 3-4 местах, а после укладки крепят по кругу к верхушкам.
Полками вверх. Если предполагается строительство бетонного ростверка или дома из кирпича, газоблоков, вначале ставят оголовки. На них укрепляют стальной профиль соответствующих параметров.
Облегченный вариант. Металлопрокат ставят на ребро и приваривают к оголовкам. Такое решение используют при строительстве одноэтажных каркасных домов (щитовых, панельных).
Вариант с усилением. Два отрезка сваривают «спина к спине» — получается буква Н. Кладут на оголовки ребром и проходят кольцевым швом.

Дополнительное крепление. Если перепад высот большой или планируется строительство на склоне, профиль приваривают еще и по внешнему периметру ниже основной балки — в 1 или больше рядов. Кроме усиления, такая операция служит для создания обрешетки для зашивки цоколя.

Кроме сварки, может использоваться болтовое соединение — как отдельный вид крепления или в дополнение к сварочному. Все места среза профиля или сварки в обязательном порядке покрывают грунтовкой с содержанием эпоксидных смол.

Плюсы и минусы

Использование металлического каркаса из данного вида проката имеет массу положительных сторон:

Жесткость и прочность. При обвязке получается надежный каркас, максимально жесткий и способный выдержать повышенные нагрузки.
Удобство. Можно провести обвязку винтовых свай швеллером своими руками — отрезки компактные и имеют небольшой вес.
Стойкость к негативному воздействию внешней среды. Металлопрокат выпущен из высокопрочной стали и обработан антикоррозийным составом, поэтому устойчив к агрессивным химическим соединениям, влаге, перепадам температуры.
Перераспределение нагрузок. Благодаря созданию прочной решетки масса постройки действует не только на свайные опоры, но и на всю поверхность обвязки, что делает давление более ровным и способствует долговечности фундамента.

Из числа отрицательных характеристик можно отметить очень высокую цену данного проката, а также необходимость наличия специализированных навыков и оборудования для сварки.

Видео описание

Заключение

Теперь вы знаете, как правильно приварить швеллер к винтовым сваям, насколько важна эта операция и какие преимущества дает при использовании. Обвязка свайного основания металлическим профилем — это отличный способ усиления конструкции, делающий ее более прочной и надежной. При отсутствии оборудования для резки и сварки, а также опыта сварочных работ можно обратиться к специалистам.
