Подбетонка под фундамент: что это, для чего нужна, устройство

Надежность и долговечность фундаментной конструкции обеспечивается точным предварительными расчетами и качественной заливкой. Согласно технологии, для повышения устойчивости основание укладывают на созданную искусственно подушку — уплотненные слои песка и щебня. В некоторых случаях делают еще и подложку из тощего бетона, назначение которой для многих остается неясным. В нашей статье мы расскажем, для чего нужна бетонная подготовка под фундамент, об основных ее видах и порядке сооружения.

Содержание

Назначение

Любое железобетонное основание (ленточное, плитное) укладывается на хорошо утрамбованную подушку из ПГС или песка и щебня. Однако при высокой рыхлости грунта, строительстве вблизи склонов, в сейсмологически опасных районах всегда к основным уровням добавляют еще и прослойку из бетона. Предельно важное значение она имеет при возведении для объектов с большой массой. Тогда делают бетонную подготовку под фундамент — это тонкий промежуточный слой из тощего бетона, обеспечивающий плотное прилегание фундаментного монолита к подушке и увеличивающий ее прочность. Подбетонка решает сразу несколько важных задач:

Делает дно котлована максимально ровным. Особое значение этот фактор имеет при сооружении монолитной плиты или сборного основания, поскольку позволяет подготовить идеальную поверхность для заливки бетона (без ям и выступов).
Позволяет обустроить эффективную дренажную систему, способствуя выводу поднимающейся снизу влаги в стороны.
Повышает прочность основания, добавляя в него самый плотный и устойчивый уровень, и одновременно утяжеляет его.
Нивелирует негативные последствия морозного пучения. Зимой возможно замерзание ГВ или глины, возникает риск серьезных грунтовых деформаций. Следствие — поднятие почвы и выталкивание ж/б конструкции из земли. Однако правильно сооруженная подбетонка препятствует таким процессам.
Не дает проседать грунту. Вероятность деформации или разрушения основания из-за подмывания почвы сильными осадками или усадки по другим естественным причинам значительно снижена при наличии дополнительного уровня в подушке.
Способствует сейсмоустойчивости. В районах с возможной сейсмологической активностью усиленный такой подложкой фундамент в разы стабильнее.
Снижает расход на заливку монолита благодаря максимальному выравниванию поверхности.
Облегчает крепление арматурного каркаса.

При грамотной заливке дополнительный слой препятствует пересыханию и растрескиванию фундаментной плиты из-за утечки цементного молочка.

Виды подбетонки

Различают бетонную подготовку под монолитный фундамент с армированием и без.

Армированная

Использование арматуры позволяет создать максимально прочную подоснову, обеспечить устойчивость постройки при вероятности усадки грунта или подмывания ГВ. В этом случае толщина бетонной подушки под фундамент не должна превышать 10 см, а цемент берут марки М50 и выше. Один ряд арматурной сетки размещают на высоте 5 см над щебеночной прослойкой. Такое решение, согласно строительным нормативам, должно применяться для массивных домов и других крупных объектов.

Безарматурная

Армировать подбетонку не обязательно, если постройка имеет небольшой вес или не предназначена для проживания (сарай, хозблок, времянка), а также при строительстве на скальных участках. Такая конструкция обойдется еще дешевле, хотя толщина ее, по строительным нормам, должна быть увеличена минимум до 15 см. Для повышения прочности рекомендуется залить ее сверху битумом.

Как сделать бетонную подушку под фундамент

Строительные работы выполняют, строго следуя нормативам: СНиП 3.02.01-87, СНиП 3.03.01-87, ТТК (Типовая технологическая карта). Согласно этим документам, процесс создания подбетонки включает несколько этапов.

Подготовительный

На этой стадии проводят геодезическое исследование участка: определяется тип грунта и его структура. При наличии вблизи объекта склонов или насыпей, обнаружения слабых почв, вероятности возникновения значительных сжимающих нагрузок проводят расчет усилий, которые может выдержать конструкция.

Устройство котлована

По глубине яма должна уходить ниже границы промерзания на 50 см, при этом быть не ближе к УГВ, чем на 0,5 м. По размерам (ширина, длина) выемка должна превышать габариты постройки на 30 см с каждой стороны.

Создание подушки

Дно котлована выравнивают, расстилают геотекстиль, раскатывая полосы с нахлестом 10 см и заходом на стороны ямы. Затем засыпают послойно песок, сверху щебень или гравий (или ПГС) — каждый толщиной от 10 см и выше. Каждый 5-сантиметровый слой слегка смачивают и укатывают катком или уплотняют трамбовкой.

Армирование

По краям углубления ставят опалубочные щиты высотой до 30 см, скрепляют их стороны между собой. Из арматуры Ø8 мм вяжут сетку с ячейкой до 15 см, скрепляя прутки катанкой. Устанавливают сетку на пластиковые фиксаторы. По размерам она должна не доходить до краев бетонной конструкции на расстояние от 2,5 до 5 см — с любой стороны (сверху, снизу, по бокам).

Заливка

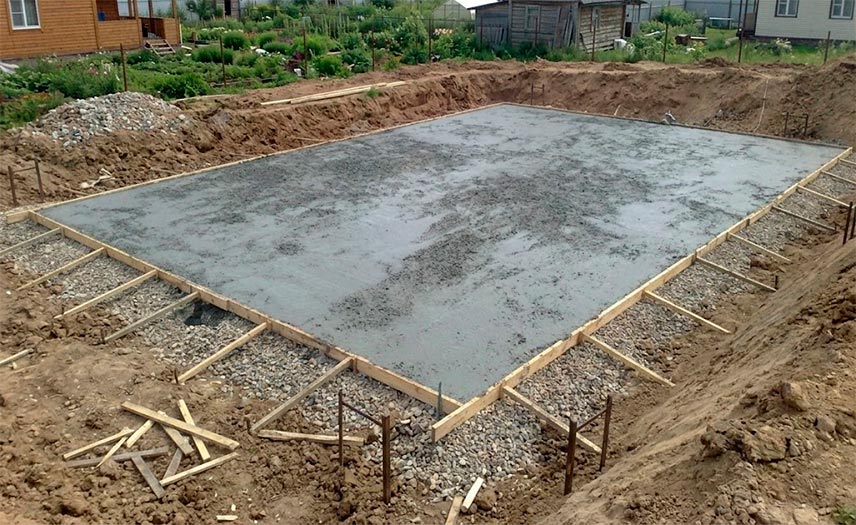

Для создания используют тощий бетон — цемент М50-М150 (не выше) должен содержаться в растворе в количестве не более 6%. При заливке подбетонки под фундамент смесь разравнивают по всей площадке и уплотняют штыкованием или ручным вибратором. После бетонирования в разровненную плоскость устанавливают вертикальные прутки, возвышающиеся над поверхностью не более 20-30 см. Они предназначены для упрочнения связи подложки с будущим монолитом.

Уход

Когда весь раствор залит, а поверхность выровнена, площадку накрывают полиэтиленовой пленкой, предотвращающей бетон от пересыхания. При жаре (выше +25°С) рекомендуется смачивание площадки каждые 3 часа. Снимать опалубку можно через 7-10 суток, но полный набор прочности, когда по поверхности можно ходить, наступает только через 28 дней.

Видео описание

Заключение

Теперь вы знаете, зачем нужна подбетонная подготовка под фундамент, в каких случаях она обязательна, а когда можно обойтись без нее, а также об особенностях и этапах ее устройства. При самостоятельном сооружении необходимо максимально придерживаться действующих рекомендаций СНиП и использовать только материалы с хорошим качеством. В каждом конкретном случае стоит выполнить все рекомендуемые расчеты, чтобы основание под постройку имело достаточный запас прочности.
