Самые маленькие винтовые сваи: диаметр, применение, установка

При строительстве на слабых грунтах или неровных участках чаще всего устанавливают свайно-винтовой фундамент. Особенно актуальными являются мини винтовые сваи для малых форм (небольших хозяйственных построек). В нашей статье мы расскажем, какие изделия считаются маленькими, как провести расчет оптимального интервала между ними и вычислить нужное число столбов, о порядке монтажа и достоинствах технологии.

Содержание

Какие бывают размеры?

Главный параметр, по которому определяют характеристики любой металлической опоры — диаметр ствола. К небольшим винтовым сваям относят:

СВС 57. Это самый маленький типоразмер с несущей способностью 1,2 т. Изделия с толщиной стенки 3-3,5 мм, длиной от 1,5 до 4,5 м, параметрами лопасти 200 и 4 мм (ширина и толщина). Используются при строительстве навесов, парников, качелей, сеточных заборов, установке дорожных знаков и садовых светильников.
СВС 76. Эта модель способна выдержать до 1,5 т. Толщина стали 3-3,5 м, длина 1,5-4,5 м, размеры лопасти 250 и 4 мм. Такие СВС выбирают для изготовления оснований под беседки, теплицы, курятники, легкие каркасные строения, дорожки и террасы, ограды из профлиста, рекламные баннеры.

Длину винтовых свай маленького диаметра подбирают, исходя из структуры и типа грунта — по технологии лопасть должна погрузиться в плотный несущий слой. Фактическая длина изделия включает глубину погружения, высоту фундамента над землей (20-40 см) и размер монтажного отверстия (15-20 см). Для определения глубины проводят геологическое исследование или копают яму до 2 м. Альтернатива — взять данные о структуре почвы у соседей, если они ведут или закончили стройку. В средней полосе России несущий пласт, как правило, находится на глубине 1,5-1,7 м. Если свая уходит глубже, используют доборники (удлинители), которые наращивают до тех пор, пока винт не войдет в плотный слой.

Расстояние между сваями

Дистанция при установке металлических столбов небольших типоразмеров зависит от: конструкции сооружения, несущей способности грунта, совокупности всех нагрузок (основных, дополнительных, полезных).

Все виды объектов, для которых выбираются такие СВС, относятся к облегченному типу. Поэтому при монтаже чаще всего используют оптимальную дистанцию в 2,5 м. Если планируется увеличение массы постройки (более тяжелые материалы, усложненная конструкция), дистанцию сокращают до 2 м. Для самых легких сооружений (например, сеточная ограда) допустимо увеличение расстояния до 3 м.

Как рассчитать необходимое количество?

Число железных опор под конкретный объект зависит от:

общей суммы нагрузок — это сам объект, полезные (вещи в доме, мебель, жильцы), дополнительные (снег, ветер), динамические (возникают при землетрясении);
типа грунта;
типоразмера стальных опор и их возможностей выдерживать определенный вес.

Чтобы определить количество столбов, величину всех нагрузок с учетом коэффициента надежности делят на несущую способность 1 изделия.

Пример. При строительстве фундамента под щитовой домик 4×6=24 м² выбраны СВС 76 (1,5 т). Итого: (7000 кг (стройматериалы) + 24×180 кг/м² (справочно ветровые и снеговые) + 24×150 м² (справочно — для жилых объектов)) х1,2:1500 = 11,936 (округляем до 12). Получаем схему свайного поля с шагом установки 2 м.

Этапы монтажа

Установка винтовых свай малого диаметра происходит в штатном режиме строго по технологии:

Расчищают участок от растительности (включая кусты и деревья) и мусора.
Делают разметку в соответствии с проектом: вначале ставят вешки по углам, затем по периметру и внутри него, соединяют бечевкой, проверяют по диагоналям.
Начиная с угловой вешки, проводят монтаж вручную: на месте отметки при необходимости делают в земле приямок 30-40 см, устанавливают в него наконечник, продевают рычаг в отверстия на верху ствола, сбоку крепят уровень. Двое рабочих, взявшись за концы рычага, с нажимом вращают по часовой стрелке до погружения в твердый пласт, строго соблюдая вертикальность.
Когда вращение станет невозможным из-за плотности грунта, а технологические отверстия начнут деформироваться, вращение прекращают и переходят к следующей вешке.
Закрутив все опоры на требуемую глубину, с помощью нивелира отмечают высоту фундамента на стволах, соблюдая горизонтальность.
Верхушки с отверстиями срезают, в стволы засыпают ЦПС.
Для легких построек устанавливают обвязку из бруса (цельного или наборного) через оголовки, предварительно покрыв монтажные площадки рубероидом.
Если высота основания над землей превышает 50 см, делают дополнительную обвязку уголком в укосину — от низа одного ствола (но не ниже 10 см от грунта) к верхушке соседнего. Для прочности крепление к стволам проводят через «косынки» — треугольные металлические элементы вначале наваривают на концы отрезков уголка, а затем присоединяют сваркой к стволам, увеличивая таким образом площадь соединения.

По окончании монтажа все места, где был срезан металл или проведена сварка, зачищают и прокрашивают эпоксидной грунтовкой.

Преимущества

Небольшие свайные опоры в полной мере обладают всеми плюсами технологии:

Строительство возможно на почве любой плотности и структуры (в т. ч. подтопляемые, заболоченные, торфяные, глинистые участки), на местности с любым рельефом, включая неровные и склоны холмов.

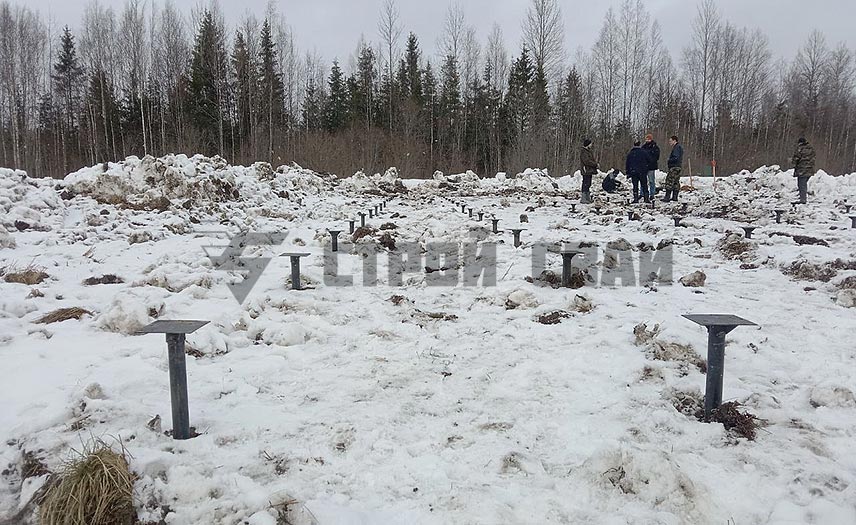

Для проведения работ подходит любой сезон, даже зима и отрицательные температуры.
Монтаж проводится в течение суток, при этом земляные работы минимальные, а закручивание легко осуществляется вручную.
Стоимость свайно-винтового фундамента на 30-50% ниже, чем сооружение традиционной железобетонной ленты, и в несколько раз — плиты.
Срок эксплуатации основания от 80 лет и выше.

Единственной отрицательной стороной данной технологии является невозможность закручивания металлических опор в каменистый грунт.

Видео описание

Заключение

Выбор мини винтовых свай для фундамента под небольшие или облегченные объекты — оптимальный вариант. Такой способ строительства позволяет в самые короткие сроки установить надежное и долговечное основание, при этом не рискуя получить перерасход средств или затяжные сроки. Единственное обязательное требование технологии — провести полноценное геологическое исследование, правильно выполнить расчеты и строить точно по полученным размерам.
