Можно ли установить шлагбаум на винтовые сваи

Вместо ворот при въезде в дачные товарищества и коттеджные поселки сегодня чаще всего ставят шлагбаумы, поскольку функцию свою они выполняют (перекрывают проезд), но стоят не в пример дешевле. Для установки таких систем выбирают разные типы оснований (бетонные, блочные, свайно-винтовые). Последний вариант — наиболее популярное решение по многим причинам, однако у некоторых из-за сравнительной новизны оно вызывает сомнения: а можно ли поставить шлагбаум на винтовую сваю? Однозначно — не только можно, но и желательно, и в нашей статье мы разберемся, как и почему это стоит сделать.

Содержание

Виды шлагбаумов

Из множества конструкций дорожных барьеров наибольшим спросом пользуются автоматические заграждения, которыми можно управлять прямо из машины, пользуясь пультом или телефоном. Доступ к ним может быть и из охранной сторожки, расположенной вблизи. Также при выборе уделяют внимание антивандальным моделям, которые невозможно быстро повредить или вывести из строя — они имеют прочный корпус и усиленную стрелу, специализированную защиту от взлома, встроенный привод, дополнительные меры безопасности. Из предлагаемых производителями конструкций чаще всего останавливаются на следующих:

Откатные. Перемещают шлагбаумную стрелу в сторону. Состоят из тумбы (стойки), в которой находится блок управления, электропривод и т. д., а также рейки (стрелы), перекрывающей проезд. При включении она движется от тумбы к ловителю, который без отдельной команды будет удерживать ее в закрытом положении. Такие модели устойчивы к ветровым нагрузкам, их легко устанавливать в условиях ограниченного пространства сверху (туннели). Они незаменимы при необходимости обеспечения быстрого доступа, при высокой логистической активности.

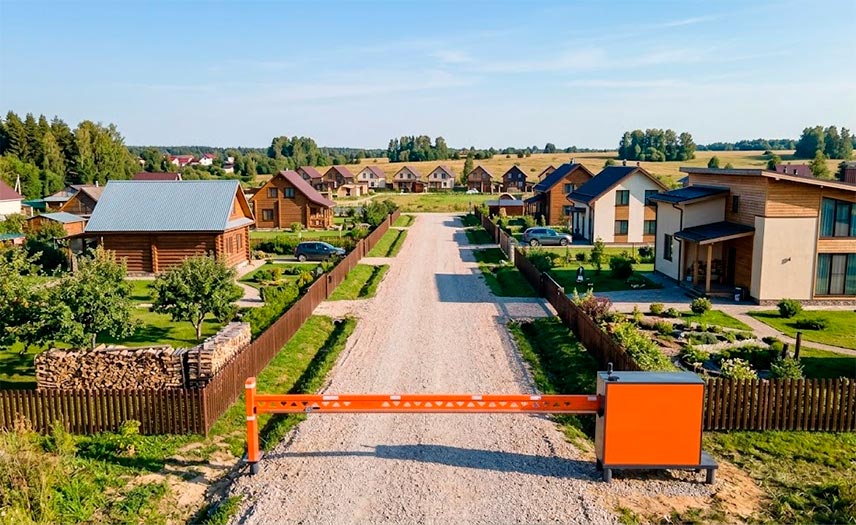

Подъемные. Классический вариант, поднимают рейку шлагбаума вверх и опускают при закрытии в ловитель. Состоят из тех же конструктивных элементов, различие лишь в направлении движения стрелы, не нужно пространство по бокам, но необходимо его наличие сверху. Они также популярны на охраняемых территориях, более просты в монтаже, менее чувствительны к обледенениям и снегу.

При выборе подходящей модели руководствуются особенностями места установки: подъемные дешевле и компактнее, идеальны для узких проездов, откатные дороже и сложнее, больше подходят для участков с интенсивным движением и сильными ветрами.

Какие винтовые сваи выбрать для шлагбаума?

Свайно-винтовой фундамент не менее надежен, чем бетон или блоки, но гораздо проще и дешевле в установке, обладает несколькими существенными достоинствами, поэтому для небольших объектов выбирается чаще всего. Столбы выбирают в зависимости от предстоящих нагрузок, для каждого типоразмера (диаметр ствола) их допустимую величину предоставляет производитель. При установке шлагбаума на винтовые сваи чаще всего используют:

СВС 89 — изделия с Ø 89 мм, толщиной металла в стволе 3-3,5, а в лопасти — 4 мм (при ширине 250), что обеспечивает модели несущую способность до 2,5 т.
СВС 108 — модели с Ø 108 и толщиной металла 3,5-4 мм, параметрами лопасти 4 и 300 мм (толщина и ширина), гарантирующей возможность выдерживать массу до 3 т. Устанавливается при низкой несущей способности грунта и желании клиента перестраховаться.

Длина столбов зависит от грунтовых характеристик: по технологии винтовой наконечник нужно погрузить в плотный пласт ниже уровня промерзания почвы (в большинстве регионов — не более 2 м). Если это условие не выполнено, при заморозках сваи выдавит морозным пучением. Самый надежный путь получить требуемые данные — заказать геологическое исследование или хотя бы выполнить пробное бурение. Можно сделать шурфы самостоятельно или узнать результаты на соседнем участке, если там ведется строительство. Еще проще посмотреть нужные показатели в справочниках, однако это не даст той точности, которая необходима при возведении любого фундамента.

Сколько нужно свай для шлагбаума?

Расчет количества опор нужен при строительстве крупного объекта, где следует сделать выбор между минимальным, оптимальным и максимальным расстоянием. Однако для монтажа шлагбаума такие расчеты не обязательны — конструкция небольших размеров, а основная нагрузка приходится на тумбу с блоком управления. Как правило, она имеет прямоугольную форму, поэтому для статичности под нее закручивают 4 столба — по углам. Еще один ставят под приемную стойку, где нагрузка минимальная.

Этапы монтажа

Установка винтовых свай — несложный процесс, который, однако, требует строго соблюдения технологических требований и самого внимательного исполнения. Вначале расчищают площадку под основную стойку, размечают места закручивания опор, ориентируясь на размеры тумбы. Делают приямки до 30 см и приступают к монтажу:

Помещают винтовой наконечник столба в приямок, а к верхнему концу крепят навесное оборудование мини-экскаватора (при механизированном способе) либо продевают в технологические отверстия длинный рычаг (при ручном).
Если установка выполняется спецтехникой, она проходит быстрее и точнее — достаточно включить механизм и следить за вертикальностью ствола. Технику целесообразно выбирать при особо твердых грунтах, глубоком расположении плотного пласта, но она в любом случае эффективнее ручной установки.
Если закручивают вручную, двое рабочих вращают с нажимом рычаг по часовой стрелке, а третий с помощью уровня следит за вертикальным положением опоры. Этот способ можно использовать на рыхлых грунтах, если плотные слои почвы находятся близко к поверхности.
После достижения наконечником нужной глубины (завинчивание стало очень трудным, деформируются монтажные отверстия) на высоте 20-30 см от поверхности земли стволы обрезают, отбив уровень по нивелиру.

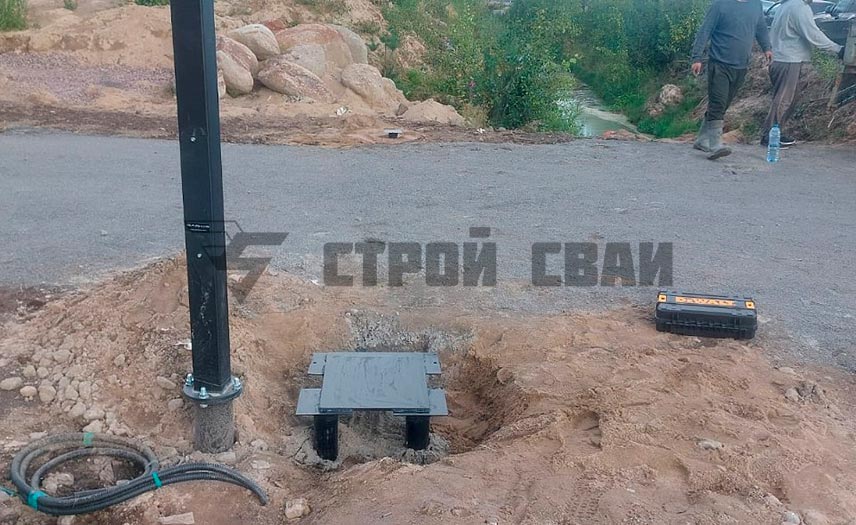

Внутрь засыпают ЦПС, поверх надевают и приваривают оголовки, к которым позже сваркой крепятся передающая и приемная стойки.

Когда сварочные работы закончены, места сварки и обреза металла тщательно окрашивают эпоксидной грунтовкой для защиты от коррозии.

Плюсы и минусы

Для выбора среди аналогов свайно-винтового фундамента существует как минимум несколько веских причин:

Монтаж возможен на любом по плотности грунте (даже с риском подтопления) и типе рельефа (в т. ч. на склонах) без потери несущей способности и устойчивости конструкции.
Работы можно проводить в любой сезон, даже при минусовых температурах — на погружение опор в почву это не оказывает никакого влияния.
Скорость установки — самая высокая из существующих технологий и для шлагбаума составляет всего 1 день даже при ручном способе.
Долговечность изготовленных на заводе СВС (новый металл, автоматическая сборка и сварка, стойкое антикоррозийное покрытие) достигает 80 лет и более.
По стоимости это одна из самых низкозатратных методик благодаря кратким срокам монтажа и низким заводским ценам.

Единственная особенность — винтовые сваи невозможно закрутить в скальный грунт или в месте с высоким содержанием крупных каменистых обломков.

Видео описание

Заключение

Теперь вы знаете, почему шлагбаум на свайном фундаменте — это самое оптимальное из имеющихся решение. Такое основание обеспечит конструкции устойчивость на любом участке, при этом все виды вложений (финансовые, временные, трудовые) находятся на самом низком уровне. Тем не менее, для работ целесообразно пригласить специалистов, поскольку выполнять нужно будет не просто монтаж, но и подключение системы к электросети, обеспечение функциональности управляющего блока и другие требующие профессиональных навыков операции.
