Шприцевидные винтовые сваи: что это такое, применение, плюсы и минусы

Свайно-винтовые фундаменты прочно вошли в сектор частного строительства и широко используются при возведении самых различных сооружений. Видовое разнообразие стальных опор позволяет применять оптимальные по конструктиву и габаритам модели для конкретных объектов. В сложных условиях, при особо плотных грунтах зачастую самым выгодным вариантом становятся шприцевидные сваи. В нашей статье мы рассмотрим особенности их строения, познакомимся со сферой применения, оценим их преимущества.

Содержание

Конструкция

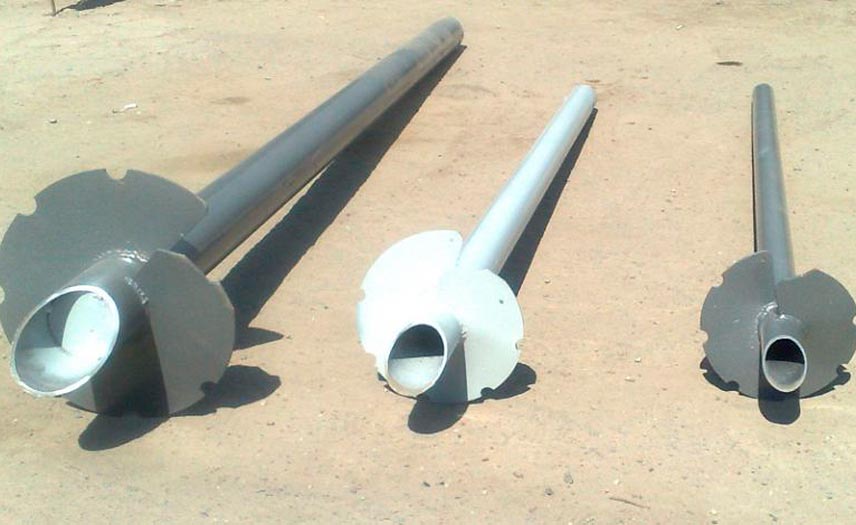

Стандартная винтовая свая состоит из полой трубы, сваренного из «лепестков» наконечника (иногда литого — вместе со спиралью) и приваренной поверх него винтовой лопасти. Шприцевидные модели отличаются от обычных опор. Они состоят из следующих элементов:

Ствол (труба). Его изготавливают из стальной трубы (СТ-20), к нижнему концу которой позже приваривают лопасть, а в верхнем (на расстоянии 10-15 см от верхушки) делают монтажные отверстия, достаточные для продевания лома или другого рычага (потребуется при монтаже). Ствол принимает на себя основной вес, который возлагается на основание постройки, а от его диаметра и толщины металла зависят нагрузочные величины.
Винтовая лопасть. Ее вырезают или отштамповывают из листовой стали и изгибают под нужным углом, а затем приваривают к наконечнику. Эта деталь помогает опоре выдерживать разнонаправленные нагрузки и повысить устойчивость после погружения в землю. С увеличением толщины стенки ствола и ширины лопасти повышается и размер нагрузки, допускаемой для поддержания массы объекта.
Острый наконечник. В отличие от стандартных разновидностей, здесь наконечник открытый и представляет собой срез трубы под углом 45° (напоминает шприц, откуда и название). Это помогает ему выполнять основную функцию (облегчение погружения при закручивании) и обеспечивает более быстрое проникновение в сложные по составу почвы.

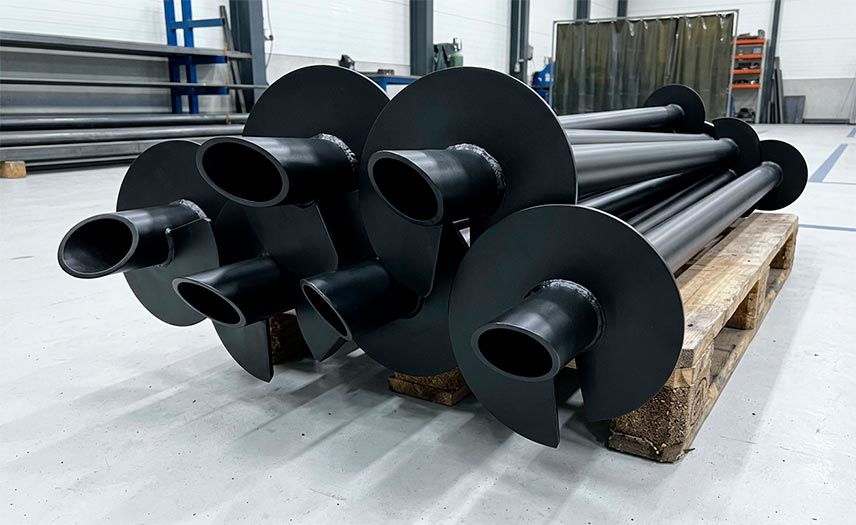

Производители предлагают такие модели, как и стандартные виды, в широком ассортименте типоразмеров (диаметр ствола), длин (от 1,5 до 4,5 м), а также с возможностью изготовления под заказ (любые размеры). В качестве антикоррозийной обработки выполняется горячее цинкование или покрытие эпоксидной грунт-эмалью.

Применение

Второе название таких опор — финские сваи, поскольку впервые они были использованы для сложных северных грунтов, в том числе просадочных, слабонесущих, пучинистых каменистых. Спектр применения СВШ довольно обширен:

Опоры свайного фундамента. Главной функцией шприцевидных свай было и остается создание опорных фундаментных точек для таких объектов, как каркасные дома, теплицы, заборы, бытовки, навесы, хозблоки и т. д.
Подпорные стены, земляные операции. СВС типа шприца активно используются при строительстве подпорных стен, во время проведения земляных работ различного рода (сооружения с насыпями, на склонах, в труднодоступных местах и др.). Благодаря своей конструкции они легко проникают в плотные слои почвы, обеспечивают им структурную поддержку при угрозе подвижек, предотвращают неустойчивость склона — все эти способности делают их чрезвычайно востребованными при работах с землей.
Морские сооружения. При выполнении строительства береговых сооружений (пирсы, пристани, доки, дамбы и т. д.).
Восстановление окружающей среды. Сваи в виде шприца играют заметную роль в сохранении и восстановлении экологического здоровья региона. Они используются как инструмент стабилизации почвы, а также для контроля расположения и уровня ГВ. С их помощью предотвращают эрозию почвенных слоев, сдерживают распространение загрязняющих веществ, смягчают действие продуктов деятельности человека на окружающие экосистемы.

Опоры данной модели — универсальное и эффективное решение, применимое для самого широкого диапазона строительных и инженерных задач.

Плюсы и минусы

Сваи по финской технологии обладают рядом весомых и существенных достоинств:

Доступная цена. Благодаря упрощенному изготовлению наконечника процесс производства занимает минимум времени и усилий специалистов, что значительно снижает стоимость шприцевидных изделий.
Универсальность. Из-за оригинальной конструкции, обеспечивающей идеальное распределение нагрузки и наилучшую стабилизацию фундамента, они могут использоваться в регионах с неустойчивыми и сложными типами почвы.
Высокая несущая способность. Даже в сложных геологических условиях при правильном подборе типоразмера и других параметров шприцевидные столбы снижают риск оседания постройки, увеличивают общую надежность основания.
Простота и легкость установки. Усовершенствованный наконечник не раздвигает землю при закручивании, как происходит в моделях со сварным или литым острием, а попросту ввинчивается в грунт, практически без нарушения его структуры. Поэтому монтаж проходит максимально легко, практически всегда вручную или с минимальным привлечением техники.
Экологичность. Нарушения в почве при установке минимальные, а антикоррозийное покрытие гарантирует не только защиту металлу опоры, но и земле — от химического или другого негативного воздействия, возможного при строительстве.
Всесезонность. Как и другие винтовые сваи, шприцевидные можно закручивать в любое время года с высокой скоростью — при монтаже небольшого фундамента их легко установить в течение дня даже вручную.
Долговечность. Срок службы, благодаря использованию СТ-20 и стойким защитным покрытиям, будет не менее 80 лет.

Из недостатков можно отметить лишь невыполнимость установки на скалистых грунтах, предпочтительное применение для небольших по габаритам строений, а также, как и у любых СВС, отсутствие возможности обустройства подвала.

Видео описание

Заключение

Теперь вы знаете, что такое шприцевидные винтовые сваи, какие у них отличительные черты, где они применяются, какие имеют преимущества. Сочетание в них универсальности с конструктивными особенностями, доказанной прочностью, долговечностью, невысокой ценой делает СВШ идеальным вариантом при строительстве большинства объектов индивидуального сектора. Однако, как и при возведении любого свайного фундамента, их использование будет успешным лишь при предварительном исследовании грунтовых условий и выполнении специализированных расчетов.
