Свайно-винтовой фундамент под дом из СИП панелей

Любая постройка начинается со строительства надежного основания. Выбор его типа зависит от множества факторов, однако на первом месте всегда остаются стоимость, прочность и скорость возведения. Большинство специалистов считают свайный фундамент для дома из СИП-панелей идеальным вариантом. В нашей статье мы расскажем об особенностях данного вида плит, как подобрать и рассчитать количество винтовых свай, а также об этапах их монтирования.

Содержание

Что из себя представляют

Данный вид стройматериала — разновидность сэндвич-панелей. Однако классический вариант требует создания каркаса, а SIP-плита может быть самонесущим элементом. Каждая из них состоит из 2 листов ОСП, которые изготавливают из длинной и узкой осиновой либо сосновой щепы. Ее укладывают слоями перпендикулярно один другому (97%) и проклеивают смолами (3%). Это повышает сопротивляемость к любым нагрузкам и усиливает влагоустойчивость. Между плитами находится пенополистирол. Кроме функции сохранения тепла, этот материал — хороший защитник от шума, некоторые марки (ППС, ПСБ-С) благодаря использованию при производстве углекислого газа показывают высокую устойчивость к возгоранию. Слои скрепляются с помощью клеевого состава и специального пресса, который сдавливает готовые листы с силой 30 т. При этом происходит равномерное распределение клеевого состава и его полимеризация. Затем SIP-панели раскраивают в соответствии с размерами по проекту, делают оконные и дверные проемы.

Какие винтовые сваи выбрать под дом из панелей?

Несущая способность свайных опор напрямую связана с их диаметром — чем он больше, тем выше может быть масса постройки. Свайный фундамент под панельный дом можно построить из изделий следующих типоразмеров:

СВС 89. Несущая способность 1 сваи благодаря диаметру и толщине металла в 3-3,5 мм достигает 2,5 т. Ширина и толщина лопасти соответственно 250 и 4 мм. Это решение для небольших одноэтажных построек.
СВС 108. Параметры лопасти, как у предыдущей модели — 250 и 4 мм, но толщина металла в стволе при большем диаметре составляет 3,5-4 мм. Благодаря этому одна свайная опора выдерживает до 3 т и может использоваться для более крупных строений, с мансардой или вторым этажом.

Помимо типоразмера, критическое значение имеет длина ствола, которая состоит из нескольких составляющих: протяженности технологического отверстия (10-15 см), высоты цокольной части (20-40 см) и глубины погружения в почву. Согласно технологии, сваи необходимо вкручивать до погружения их в твердый грунт ниже уровня промерзания, иначе их выдавит морозным пучением. Поэтому последний показатель определяют после геологического исследования участка — это самый точный способ. Альтернативные методы — выкопать самому яму в 2 м или при наличии стройки по соседству узнать уже готовые данные. Однако сведения от соседей, как и информация из справочника о глубине промерзания в регионах, даст лишь приблизительное представление о структуре и составе грунта.

Какое расстояние между винтовыми сваями?

Стандартная дистанция закручивания при возведении оснований данного типа может быть в:

3 м — предельный интервал для таких фундаментов, используется для легких домов (из СИП-панелей, каркасных), возможна вибрация полов;
2,5 м — оптимальная дистанция, позволяющая создать прочную конструкцию без перерасхода материалов;
2 м — расстояние, которое выбирают, если дом массивный или в случае, когда заказчик любит делать все с запасом.

Важно! Для каждого проекта выполняют точный расчет нагрузок, в том числе учитывают несущую способность грунта. И только после этого останавливаются на конкретном типоразмере и шаге установки.

Сколько нужно свай?

При расчете количества свайных столбов необходимо знать следующие параметры: несущая способность почвы, предельно допустимый вес на 1 изделие, масса стройматериалов, площадь дома из СИП-панелей. При вычислениях складывают все нагрузки, умножают на площадь свайного фундамента, применяют коэффициент надежности (1,2-1,3) и делят на несущую способность 1 опоры.

Пример. Дом площадью 7,5×6 м (площадь 45 м²) решено строить на СВС 89 (выдерживает 2500 кг). Размер полезных нагрузок (справочно) составил 150 кг/м², дополнительных (ветровых и снеговых) — 180 кг/м². Расчетный вес строительных материалов 9500 кг.

Расчет. (45×180 + 45×150 + 9500)х1,2 : 2500 = 11,688 (округляем до 12). По длинной стене устанавливаем через 2,5 м, по короткой — через 3 м. Итого 3 ряда по 4 столба.

Этапы монтажа

Строительство дома на сваях из СИП-панелей начинают с расчистки участка. Убирают мусор, камни, всю растительность, зимой — расчищают снег, но только в день установки, потому что земля при морозах промерзнет. Типоразмер опор небольшой, то есть закручивание может быть выполнено вручную. Монтаж проводят в несколько этапов:

Выполняют разметку: начинают с угловой метки, далее параллельно границе участка отмеряют расстояние длинной стены, от второго колышка перпендикулярно ей натягивают шнур и ставят третью вешку, отложив длину короткой стены. Затем параллельно первой линии протягивают шнур и опять отмеряют длинную стену. Соединяют первый и последний колышки, при правильном выполнении диагонали прямоугольника должны быть одинаковыми. После этого ставят вешки для опор внутри периметра.
На месте первого колышка делают приямок до 30 см, помещают в него наконечник столба, продевают рычаг в монтажные отверстия и с двух сторон начинают вращать с нажимом. При этом внимательно отслеживают с помощью уровня вертикальность положения ствола.
Когда наконечник достигает нужной глубины по проекту (закрутка дальше невозможна из-за твердости грунта), переходят к следующей вешке.

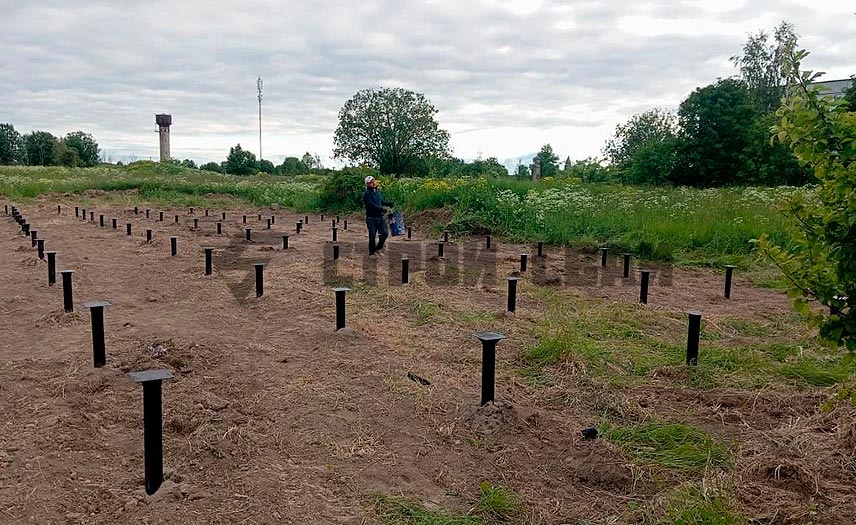

На всех закрученных столбах с помощью нивелира отмечают единый горизонтальный уровень и срезают верхушки.
Внутрь стволов засыпают ЦПС — таким образом минимизируется развитие коррозии из-за повышенной влажности.

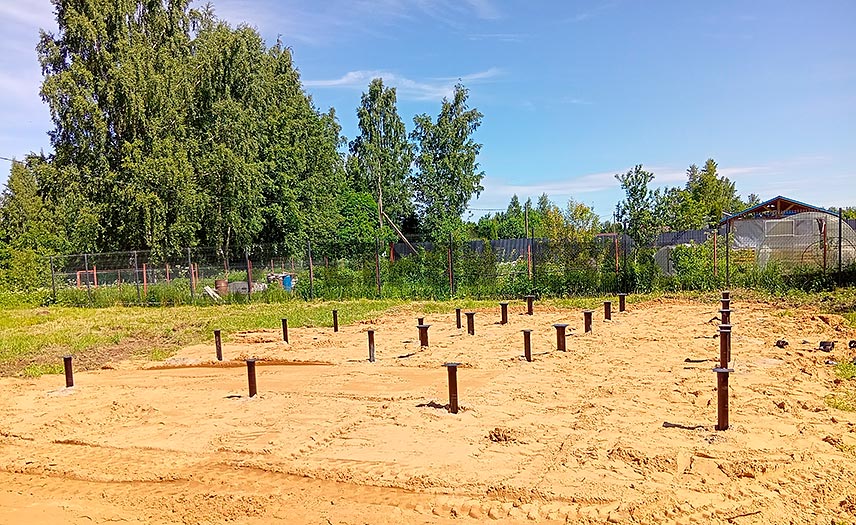

На каждую обрезанную верхушку приваривают оголовок, при этом постоянно проверяют горизонтальность — все монтажные площадки должны находиться в единой горизонтальной плоскости.
В целях повышения надежности и прочности конструкции делают обвязку швеллером или уголком в укосину.

По окончании сварочных работ все швы зачищают и прокрашивают эпоксидной грунтовкой, так же поступают с оставшимися открытыми местами среза металлических деталей.

Преимущества

В пользу строительства панельных домов на сваях говорит сразу несколько весомых плюсов технологии:

Для устройства свайного фундамента не нужны планировка или осушение участка — подойдет любой грунт и рельеф.
Скорость создания фундамента не превышает 1-2 дней в зависимости от размера.
Вести работы доступно в любой сезон, включая сильные морозы, а по окончании монтажа можно сразу начать обустройство самого строения — пола, стен, крыши и т. д.
В сравнении с ж/б плитой или лентой свайный фундамент минимум на 40-50% дешевле, к тому же значительно ниже и трудозатраты.
Долговечность заводских опор при грамотной установке достигает 80-100 лет, на практике такие конструкции могут эксплуатироваться в разы дольше.

Единственным минусом технологии считается невозможность закручивания их на каменистом участке или на площадке, представляющей сплошную скалу.

Видео описание

Заключение

Теперь вы знаете, что дом из СИП-панелей на винтовых сваях — это оптимальный вариант при выборе подходящего фундамента. Такой тандем идеально сочетается в плане нагрузок, соответствует большинству требований владельцев дачных коттеджей (скорость сооружения, затраты, простота монтажа). Достаточно следовать технологическим рекомендациям и пошаговой инструкции — в этом случае свайное основание будет прочным и надежным, то есть и сама постройка будет служить долго.
