Свайно-винтовой фундамент под печь камин

При строительстве загородного дома одним из самых популярных решений является монтаж свайного основания. Эта технология пригодна как для жилых, так и бытовых построек (гаражей, бань, теплиц и т. п). В нашей статье мы расскажем, почему фундамент на винтовых сваях под печь — отличный вариант. Вы узнаете, какой может быть отопительная система в зависимости от различных признаков, как правильно выбрать опоры и рассчитать их количество, шаг установки, как провести монтаж в соответствии с пошаговой инструкцией.

Содержание

Какие бывают

Основная классификация — деление на печи для бани и для дома (деревянного (каркасного, брусового), пеноблочного, кирпичного и других). Первые должны обязательно иметь каменку (для быстрой генерации тепла и получения пара) и топиться только дровами. Для вторых подходит любой тип топлива. Остальные признаки, по которым классифицируются печи, следующие:

Назначение: отопительные (только для прогрева помещений), отопительно-варочные (имеют еще и плиту, духовой шкаф), печи-камины (для быстрого обогрева и удержания тепла), хозяйственно-бытовые (для сушки белья, для сжигания мусора), комбинированные (объединяют несколько функций, включая наличие лежанки).
Материал: кирпичные (изразцовые, оштукатуренные), бетонные (выполнены из жаростойких блоков), из кирпича в металлических футлярах, стальные (с облицовкой из кирпича) или чугунные (без футеровки).
Форма и расположение: по первому признаку — круглые, прямоугольные, треугольные, по второму — отдельно стоящие, пристенные, встраиваемые.

Камин — разновидность печных конструкций, имеющий одну особенность в устройстве: открытый огонь (в некоторых моделях топка закрыта жаропрочным стеклом). Он позволяет осуществлять отопление намного быстрее, чем при использовании печки, и любоваться видом горящих дров. Независимо от выбранного типа, для безопасного и максимально устойчивого их размещения потребуется надежная опора. Оптимальным решением, по мнению специалистов, является свайный фундамент.

Какие винтовые сваи выбрать для печки?

Металлические столбы для каминного или печного основания выбирают по величине диаметра ствола:

СВС 89 — несущая способность до 2,5 т. Подходит для изготовления конструкций средних и небольших параметров.
СВС 108 — предельная нагрузка до 3 т. Используют для свайного фундамента под кирпичную печь или камина из природного камня.

Вторым по значимости размером является длина ствола — это сумма глубины заложения, высоты основания над землей (минимум 20 см) и технологического отверстия (15 см). Чтобы стальные опоры были максимально статичными и не поднимались из-за морозного пучения грунта, технология обязывает закручивать их в плотные пласты ниже уровня промерзания. Глубину вкручивания определяют после геологического исследования почвы (или пробного бурения). Самостоятельно узнать требуемый показатель можно, выкопав несколько ям до 2 м. Приблизительной информацией могут обладать ведущие стройку соседи, усредненные данные есть в справочниках.

Проектирование

Для составления корректной схемы размещения опор камина на свайном фундаменте нужны 2 параметра:

Дистанция установки. Чаще всего выбирают из стандартных значений: 2 м для самых легких конструкций, 1,5 — для более массивных, 1 — при установке печей-каминов с большим весом (из чугуна или когда железо дополнительно обкладывают кирпичом).
Количество винтовых свай. В большинстве случаев хватает 4 штук по углам, но для наиболее массивных сооружений делают расчет.

Пример расчета. Под кирпичную печь размером 1,5×2 м выбраны СВС 108 (3 т). Вес строительных материалов составил 8 т. Чтобы высчитать количество столбов для фундамента, нужно предполагаемые нагрузки умножить на коэффициент надежности и разделить на несущую способность 1 опоры: (8000 кг + 500 кг (полезные и дополнительные — посуда, еда, люди на лежанке)) х 1,3 : 3000 = 3,683 (округляем до 4).

Этапы монтажа

Установку камина на винтовых сваях проводят в процессе монтажа основного фундамента:

Размечают точки погружения согласно проектному чертежу.
Устанавливают наконечник сваи в приямок (до 30 см), продевают рычаг в монтажные отверстия и с двух сторон вращают с нажимом.
Во время процесса магнитным уровнем контролируют вертикальность столба.
После достижения нужной глубины (погружение становится предельно трудным) переходят к следующей опоре.
Все закрученные стволы обрезают в единой горизонтальной плоскости и заполняют ЦПС.

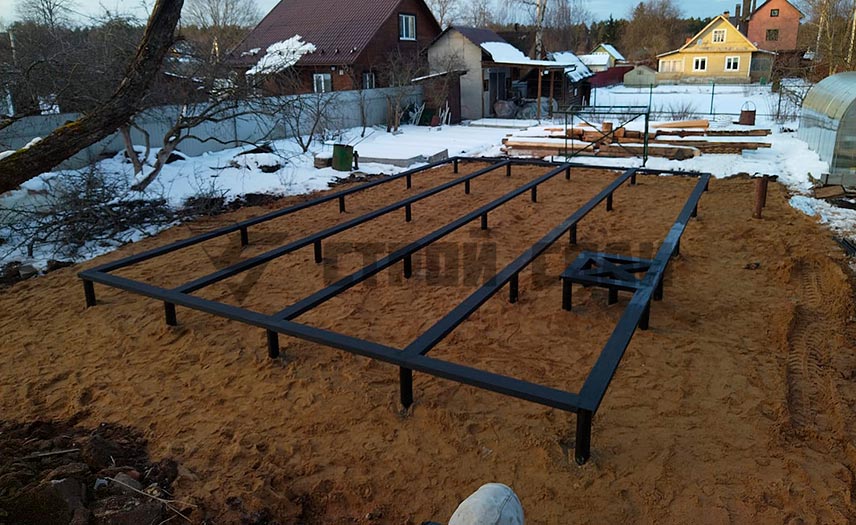

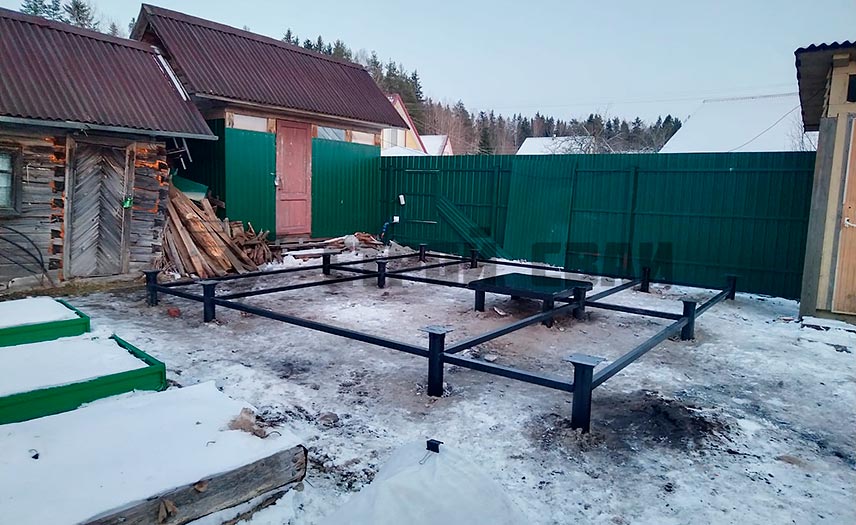

Обвязку делают из швеллера или (при большой массе объекта) двутавра, которые приваривают на подрезанные верхушки.
Если основание находится выше 50 см над поверхностью земли, делают усиление — дополнительно обвязывают уголком в укосину.
Все сварочные швы зачищают и прокрашивают эпоксидной грунт-эмалью. Так же поступают с открытыми местами среза металла, не покрытых антикоррозийной защитой.

На готовый каркас приваривают толстый стальной лист, на котором позже будет смонтирована выбранная отопительная конструкция.

Преимущества

Главные достоинства установки печки на свайном фундаменте:

Универсальность в отношении участков. Технология подходит для грунтов любой плотности (за исключением скальных) и несущей способности, в том числе вечномерзлых, заболоченных, рыхлых. Ее можно применять при неровном рельефе без планирования поверхности.
Скорость установки. Даже своими руками свайный фундамент под небольшой объект можно сделать в течение дня.
Круглогодичность. В отличие от ж/б лент и плит, буронабивных свай, винтовые могут быть закручены в грунт при минусовых температурах.
Низкие расходы. Благодаря отработанной технологии и оптовым заводским ценам расходы на монтаж стальных опор на 30-50% ниже, чем при сооружении конструкций из ж/б.
Долговечность. Выпущенные крупным производством изделия прослужат минимум 80 лет — они сделаны из хорошей стали Ст-20, покрыты стойкими антикоррозийными составами в соответствии с технологией.

Винтовые сваи сочетаются и с железобетонной лентой — метод позволяет устанавливать их независимо от главного фундамента.

Видео описание

Заключение

Прочное основание необходимо практически любому строительному сооружению — оно повышает его статичность и длительность эксплуатации. Установка винтовых свай под печь в каркасном доме или бане гарантирует надежность положения, защиту от перекосов и трещин, тем самым обезопасив постройку от пожара. При точно рассчитанных параметрах на основе проведенных исследований участка топочную конструкцию можно быстро установить самостоятельно — с минимальными расходами и самыми скромными трудовыми затратами.
