Свайно-винтовой фундамент под морской контейнер

При обустройстве дачного участка вместо хозблока или бытовки можно использовать контейнерный грузовой модуль (для временного проживания или хранения инвентаря). В качестве основания многие выбирают установку дома из морского контейнера на винтовых сваях — дешевый и простой в реализации вариант, доступный даже для самостоятельного выполнения. Из нашей статьи вы узнаете о типах модулей, как подобрать стальные опоры для фундамента, рассчитать их количество и шаг установки, грамотно осуществить монтажные работы.

Содержание

Какие бывают

Для хозяйственных или бытовых нужд (киоск, времянка, сарай, склад) используются универсальные закрытые модели длиной 20 или 40 футов (6 или 12 м). Они различаются только этим размером (высота у обоих 2,6 м, ширина — 2,4, двери 2,4×2,3) и имеют следующие особенности:

выполненный из стального профиля прочный силовой каркас;
обшивка из профлиста (стального или дюралевого) толщиной 1,5-2 мм;
дверь распашного типа в торце с запором и уплотнительными элементами по краю для обеспечения герметичности;
внутри — пол, изготовленный из листов ДВП, водостойкой фанеры, доски;
обшивка, в зависимости от назначения, из стали, дюраля или полимерных материалов;
снаружи по углам — специальные фитинги для крепления при перевозке или погрузке-выгрузке.

В них легко сделать перепланировку: прорезать окна, перенести двери, установить лестницу, соединить 2 и более модуля в единую конструкцию, проложить коммуникации.

Важно! При покупке обратите внимание на участки с возможной коррозией, исправность запоров, герметичность дверей, зоны деформации или ремонта (наваренные металлические листы, сварные швы).

Какие винтовые сваи выбрать для контейнера?

Обычная практика при строительстве на стальных опорах — ориентирование на их типоразмер (диаметр ствола). Чаще всего для оснований под контейнерные постройки выбирают:

Ø 89 мм. Их несущая способность — до 2,5 т при толщине металла 3-3,5 мм и параметрах лопасти 250 и 4 мм (ширина и толщина). Такие сваи под 20 футовый контейнер — идеальное решение, еще их устанавливают при невысоких общих нагрузках.
Ø 108 мм. Эти модели могут выдержать до 3 т на единицу, при этом стенка в стволе — 3,5-4 мм, а диаметр и толщина лопасти — соответственно 300 и 4 мм. Столбы с такими параметрами используют при предполагаемых повышенных нагрузках или при желании владельца сделать свайно-винтовой фундамент с запасом прочности.

Оба типоразмера подходят для монтажа любого грузового модуля, но необходимо делать вычисления в каждом конкретном случае с использованием индивидуальных данных.

Важное значение имеет определение длины опорных элементов. Для этого складывают проектную глубину завинчивания, отрезок под монтажное отверстие (10-15 см) и предполагаемую высоту фундамента (минимально — 20 см, оптимально — 40-50). При вычислении глубины погружения нужно знать уровень промерзания грунта и где под ним расположен плотный пласт — именно в него должен быть закручен наконечник винтовой сваи, чтобы ее не вытолкнуло морозным пучением. Среднестатистические значения о точке замерзания можно узнать в справочнике (для каждой области показатель свой, в Ленобласти — 1,5-1,7 м), однако надежнее выяснить индивидуальные значения для своего участка. Чтобы узнать, насколько глубоко лежит плотный слой, необходимо пробить шурф до 2 м (желательно в нескольких точках). Это называется пробное бурение, его можно заказать в профильной организации или выкопать яму самостоятельно. Если рядом ведется стройка, есть возможность получить уже готовые данные.

Какое расстояние между винтовыми сваями?

При проведении нужных вычислений учитывают тип грунта, УГВ, уровень промерзания почвы, конструкцию и массу постройки, несущую способность 1 опоры. Расстояние выбирают из стандартных показателей:

Минимальный 2 м. Такую дистанцию используют при желании иметь гарантированный запас надежности или для объектов, которые будут использоваться под увеличенные массы товаров, оборудования.
Оптимальный 2,5 м. Интервал позволяет обеспечить высокую прочность основания при отсутствии перерасхода стройматериалов.

Максимальный 3 м. Этот шаг установки — максимально допустимый для свайных фундаментов, его применяют редко для самых легких строений.

Сколько нужно свай под контейнер?

При расчете числа столбов под свайно-винтовой фундамент потребуется информация о:

Размере общих нагрузок. Вычисляется суммированием веса морского контейнера, полезной (мебель, оборудование, жильцы или посетители) и дополнительной (ветровые и снеговые) нагрузок.
Площади постройки.
Характеристиках грунта (несущая способность).

Для вычисления необходимого количества СВС суммируют все нагрузки, умножают на коэффициент надежности (1,2-1,3) и делят на предельно допустимый вес для одного столба.

Пример расчета количества винтовых свай под контейнер 20 футов. Дополнительные нагрузки, согласно справочнику, равны 180 кг/м², а полезные — 150 кг/м². Вес морского контейнера — 2370 кг. Площадь строения — произведение длины и ширины: 6×2,4=14,4 м². Несущая способность СВС 89 — 2500 кг.

(180×14,4 + 150×14,4 + 2370) х 1,3:2500 = 3,7 (округляем до 4).

По массе получается, что хватит 4 столбов по углам, однако длина его 6 м, а максимальный шаг установки по СНиП — 3 м. Поэтому минимальное количество равно 6 штукам, а для желающих перестраховаться — 9. Если полезная нагрузка будет больше, то число опорных элементов следует увеличить.

Под 40-футовый контейнер (масса 4000 кг) берем те же данные, только с изменением площади (12×2,4 = 28,8 м²).

(180×28,8 + 150×28,8 + 4000) х 1,3:2500 = 7, 02 (округляем до 8).

Если поставить с каждой стороны по 4 опоры, получится интервал в 4 м, что недопустимо. При закручивании через каждые 2,5 м (оптимальный шаг) потребуется 12 столбов. Необходимо повысить эту цифру до 16-18 штук с использованием минимальной дистанции, если предполагается увеличение веса мебели, жильцов, коммуникаций.

Этапы монтажа

При монтаже винтовых свай под морской контейнер 40 футов (или 20) все работы выполняют поэтапно:

Расчищают место монтажа и устанавливают разметочные колышки, проверяют правильность планировки диагоналями.
Помещают в угловую точку наконечник опоры (в заранее выкопанный приямок до 30 см), а в проушины продевают рычаг (лом), на концы которого для удобства можно надеть отрезки трубы.
Вдвоем начинают с нажимом вращать рычаг при контроле вертикальности ствола с помощью уровня (допустимое отклонение — не более 2°).
Когда ствол достигает плотного слоя (предельная трудность погружения вплоть до деформации монтажных отверстий), прекращают закручивание и переходят к следующей свае.
После установки всех опорных элементов их подрезают на одном горизонтальном уровне, сделав отметки с помощью нивелира.
В полость стволов засыпают ЦПС, предотвращающую развитие коррозии.

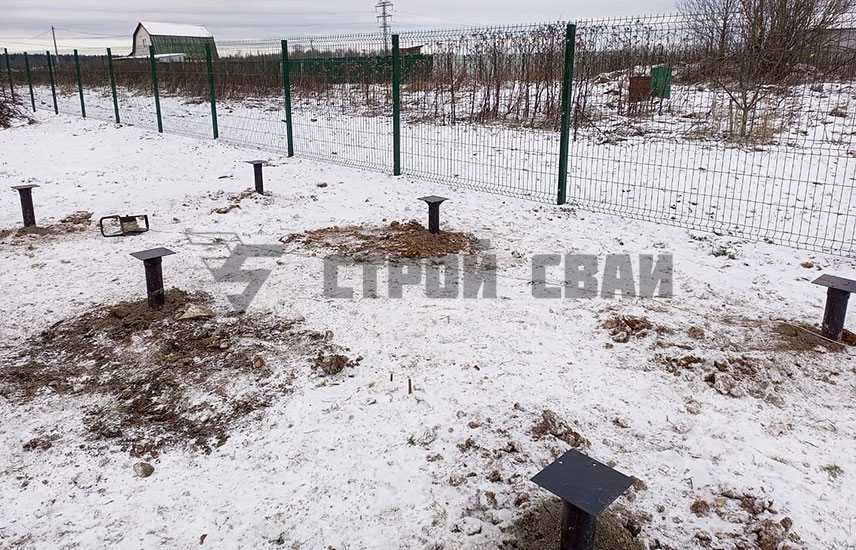

Верхушки свай покрывают оголовками, которые приваривают по кругу.
Для надежности делают обвязку швеллером полками вниз или уголком в укосину.
Все сварные швы после зачистки окалины прокрашивают эпоксидной грунт-эмалью.

Когда свайный фундамент для контейнера полностью готов, выполняют установку с помощью манипулятора.

Преимущества

У технологии с использованием металлических столбов есть масса плюсов перед традиционными ж/б конструкциями:

Строительство можно вести на участках с любыми характеристиками грунта, в то числе на слабых и обводненных почвах, заторфованных и болотистых участках, в зоне вечной мерзлоты.
Сроки монтажа — всего 1 день (при использовании спецтехники — пара часов).
Ставить основание можно в любой сезон, даже при сильных морозах.
Затраты на проект значительно ниже, чем на изготовление ж/б конструкции, за счет доступных цен.
Длительность эксплуатации металлических столбов достигает 80 лет и более при качественной антикоррозийной защите.

Методика высоко экологична — во время монтажа нарушения грунта минимальны (только при закручивании), а сами опоры не обладают токсичностью.

Видео описание

Заключение

Свайный фундамент для дома из контейнеров — отличный и недорогой вариант, надежный (с запасом прочности) и долговечный. Теперь вы знаете, как грамотно выбрать стальные опоры, сделать нужные расчеты, правильно соорудить основание своими руками. Оценив все факторы, сможете принять правильное решение для себя — выполнять монтажные работы самостоятельно или все-таки нужно обратиться к специалистам.
