Винтовые сваи для опор освещения и уличных светильников

При благоустройстве частных земельных участков нередко проводят монтаж наружных осветительных приборов, для которых требуется надежное и долговечное основание. Одним из самых эффективных вариантов является установка винтовых свай для уличных светильников. Их можно закручивать в любой грунт независимо от его структуры и состава, причем работы выполняются буквально за часы. Ниже мы расскажем о типах освещения, выборе стальных опор для каждого из них, особенностях их монтажа, преимуществах и недостатках свайной технологии.

Содержание

Виды светильников

В зависимости от назначения осветительное оборудование делят на категории:

Садовые (ландшафтные, газонные) — для обустройства приусадебных участков, парков и скверов.
Уличные опоры освещения — для установки в населенных пунктах и на трассах.

Опоры в первую очередь отличаются по высоте и массе. Играет роль и материал изготовления — железобетон или металл. Поэтому, несмотря на кажущуюся «воздушность» осветительной конструкции, она может иметь значительный вес, который локализуется на небольшой площади подошвы столба. Фундамент под ним должен быть способен выдержать приходящуюся на нее массу.

Самым лучшим вариантом для уличных фонарей считался железобетонный фундамент, для которого делали большой котлован. Крепление к подушке происходило одним из способов: основательное погружение в жидкий раствор либо создание на нижнем конце дополнительных крепежных элементов (специальный диск, который соединяется с подошвой болтами). И в том, и в другом случае требовалось увеличение расходов. Помимо этого, были и другие проблемы: не все грунты подходят для данного метода, длительный ввод в эксплуатацию, большая трудоемкость и стоимость монтажных работ.

При использовании свайно-винтовой технологии все указанные сложности исчезают, что говорит о ее перспективности и эффективности.

Какие винтовые сваи выбрать под опоры освещения?

При определении нужной модели учитывают климатические особенности в регионе (ветровые и снеговые нагрузки) и массу фонарного столба. Главным критерием выбора является диаметр ствола (размеры в мм):

Ø57, Ø76, Ø89, Ø108. Несущая способность варьируется от 1,2 до 3 т. Ширина и толщина лопасти 200-300 и 3-4 мм. Эти СВС используют для благоустройства дачных участков, для монтажа светильников на территории около дома, установки на газонах, в садах и парках.
Ø133, 159. Применяют данные промышленные винтовые сваи для уличных фонарей. Они могут выдержать массу от до 5-6 т и чаще всего устанавливаются под мощные светильники на открытых пространствах. Диаметр и толщина лопасти — в диапазонах 350-550 и 4-6.

Независимо от типоразмера еще одним определяющим фактором является длина ствола, которая складывается из трех величин: глубины закручивания, высоты над землей (для фонарей — обычно не более 20 см) и монтажного отверстия (10-15 см). Свайный наконечник должен заглубиться в плотный несущий слой ниже уровня промерзания грунта. В этом случае основание будет максимально устойчивым перед силами морозного пучения. Данные о грунтовых условиях на участке должны быть известны, если ранее велось строительство дома на свайном фундаменте, для которого геологическое исследование необходимо. Нужные сведения также можно получить у соседей, ведущих или закончивших стройку. Можно попробовать мотобуром сделать несколько лунок, но необходимо понимать, что на одном участке глубина может быть разная. Если информация не совсем точная, и при для достижения несущего пласта нужны более длинные стволы, применяют доборники (удлинители).

Этапы монтажа

Винтовые сваи для столбов освещения устанавливаются поэтапно:

Расчищают участок, проводят его разметку — в нужных точках устанавливают колышки.
На месте каждой вешки делают приямок до 30 см, помещают в него наконечник.
При ручном способе продевают в технологические отверстия рычаг, который вращают 2 человека по часовой стрелке, нажимая вниз. При этом магнитным уровнем отслеживают вертикальность ствола.
При использовании сваекрута его крепят к верхушке ствола, предварительно установив упор, и подключают к сети. Это позволит вкрутить столбы вблизи стен или ограды, а также вдвое сократит затраченное время.
Когда все винтовые сваи для фонарных столбов закручены, срезают верхушки, заранее отметив нужный уровень нивелиром.
Внутрь засыпают ЦПС и приваривают оголовки, сварные швы покрывают эпоксидной грунтовкой.

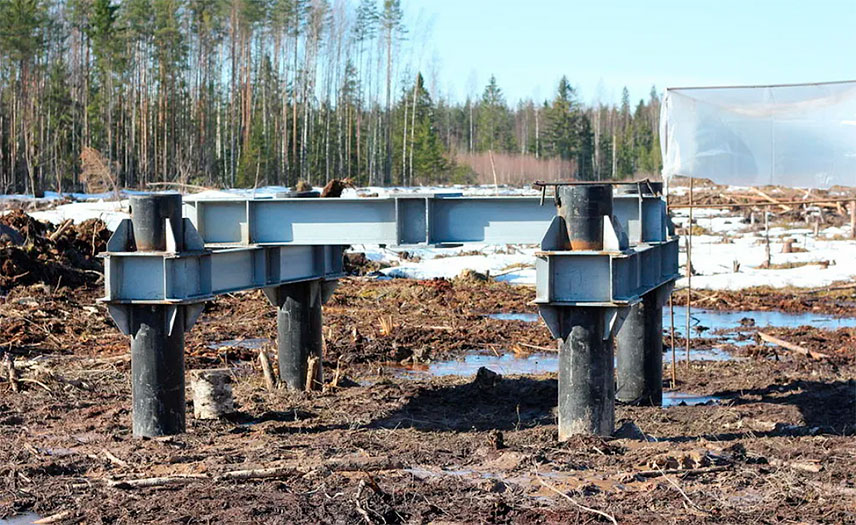

Основание для крепления осветительных устройств готово. Под большие и массивные опоры делают свайный куст из 3-4 свай обвязанных между собой металлопрокатом.

Для больших типоразмеров привлекают спецтехнику. Мини-экскаваторы с навесным оборудованием используют для изделий с Ø133 мм. Для более крупных — ямобур на базе автомобиля (например, Камаз). Из насадок используются шнеки для бурения и гидровращатель для закручивания. Для труднодоступных мест ямобур снабжен стрелой с вылетом на несколько метров.

Внимание! Независимо от используемого метода установки крепление делают болтами: усиленный оголовок соединяют со специальным фланцем на конце столба.

Плюсы и минусы

Устанавливать садовые светильники на свайные опоры — быстро, просто и эффективно:

Использование технологии доступно для всех типов грунта (мерзлых, водонасыщенных, слабонесущих) и рельефа, в том числе с большими перепадами высот.
Сроки строительства варьируются в зависимости от типоразмера моделей и объема работ — одну штуку в среднем закручивают за полчаса.
Для постройки пригодно любое время года, даже с минусовыми температурами.
Стоимость свайного фундамента, в сравнении с изготовлением ж/б оснований, ниже на 30-50%.
Для заводских столбов, сделанных из хорошей стали и имеющих надежную антикоррозийную защиту, срок службы достигает 80-100 лет.

Минусом технологии является невозможность применения ее на скальных или каменистых грунтах.

Видео описание

Заключение

Использование винтовых свай для ландшафтных светильников — практичное и целесообразное решение. Даже для промышленных опор такой вариант основания остается наиболее выгодным и надежным, обладает длительным сроком эксплуатации и высокой прочностью. При обустройстве придомовой территории можно выполнить работы даже своими руками — достаточно хорошо изучить технологию и провести тщательную подготовку.
