Винтовые сваи на склоне

Для решения задачи строительства частного дома на неровном или сложном по рельефу участке существует несколько вариантов сооружения фундамента. Выбор подходящего зависит от индивидуальных условий проекта, однако в большинстве случаев самым оптимальным выходом считается монтаж винтовых свай на склоне. Для этого есть несколько веских оснований, и в нашей статье мы вам о них расскажем.

Содержание

Особенности фундаментов на склоне

Рассмотрим нюансы установки различных оснований при условии, что на пятне застройки присутствует значительный уклон.

Ленточный фундамент. При сооружении такого основания значительно возрастают затраты (до 100%): конструкция строится уступами, что требует большего количества стройматериалов — бетона, арматуры, опалубки. Возрастает риск наклона ленты в сторону понижения, поскольку из-за ступенчатого строения под землей давление на грунт получается разным.
Обратная фундаментная плита (перевернутая чаша). В этом случае расходы на сооружение также возрастают пропорционально размеру перепада высот. Важный нюанс — песчаная подушка между ребер жесткости (вертикальные плиты) конструкции должна быть хорошо утрамбована, чтобы нагрузка на грунт передавалась по всей поверхности основания. Угроза наклона, как и в предыдущем варианте, сохраняется.
Плита плоская. При большой разнице высот (0,8-1 м и более) плиту устанавливают на срезанную площадку (террасу), причем даже низкий край должен заглубляться в почву (не лежать на плодородном слое). Обязательное условие — сооружение перехватывающего дренажа выше верхнего края конструкции. Если перепад не более 50 см, возможна укладка плиты с сооружением под нижним краем опоры на землю.
Свайно-ростверковое основание. Главная отличительная особенность – более низкая жесткость, чем в предыдущих вариантах. Однако для каркасных или бревенчатых строений это не имеет такого фатального значения. Даже небольшие подвижки в 1-1,5 см останутся почти незаметными в деревянных домах.

Из всех вариантов для строительства на участке с перепадами высот (особенно при выполнении своими руками) свайно-винтовые фундаменты являются наиболее оптимальным решением, которое имеет массу положительных моментов.

Преимущества свайного фундамента на склоне

В сравнении со своими аналогами (ленточный, плиточный, с использованием ж/б или буронабивных опор) лопастные сваи выигрывают по нескольким позициям:

Монтаж возможен почти на любом склоне. Особенности рельефа и перепады высот учитываются специалистами при проектировании, в том числе определение глубины залегания плотных слоев почвы, в которые необходимо закрутить сваи, чтобы их не выдавило.
Применение стальных опор различной длины позволяет учесть имеющиеся особенности рельефа и нивелировать даже значительные уклоны.
Работы по установке возможны на сильно промерзших и нестабильных почвах, заболоченных или обводненных территориях.
Сроки возведения конструкции рекордно короткие — от 1 до 3 дней, при этом близость соседних построек не помешает проведению работ.
Природная структура грунта повреждается минимально — растущие рядом кустарники или деревья полностью сохраняют свою корневую систему.

Строительство дома на винтовых сваях на склоне — это самый бюджетный вариант и, что особенно важно, снижение затрат никак не отражается на прочности и долговечности основания. При соблюдении всех требований технологии и использовании заводских столбов срок службы такого основания — от 80 лет и выше, а монтаж доступен в любое время года.

Процесс монтажа

Предварительные исследования выполняют особенно тщательно: определяют угол уклона, глубину расположения плотного слоя. Участки с уклоном до 3% считаются практически ровными, при наклоне в 3-10% вероятность сползания грунта отсутствует. Если уклон 20% и больше, шанс подвижек возрастает многократно. Для таких склонов свайно-ростверковый фундамент — единственно возможный вариант.

Монтажные работы проводят по обычному алгоритму после составления проекта:

Выбирают металлические столбы с учетом угла крутизны (разные по длине) и с допуском на подгонку (для подрезки верхушек в один уровень).

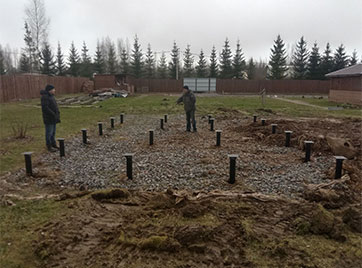

Размечают свайное поле.

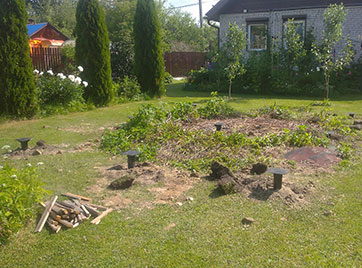

Начиная с высшей точки, закручивают стальные опоры на проектную глубину, дальше продвигаются вниз по периметру.
Установку выполняют вручную (иногда это единственно возможное решение) или с использованием спецтехники с большим вылетом стрелы.
Для самых высоких точек могут устанавливаться доборники с муфтами (наращивание при большой глубине погружения).

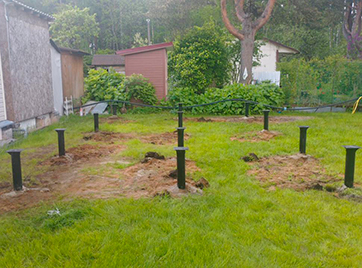

Закрученные столбы подравнивают по высоте с помощью нивелира, затем срезают верхушки в единой горизонтальной плоскости.
Заполняют полости стволов ЦПС.

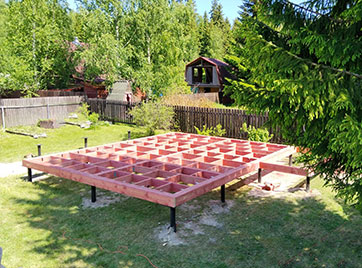

Обвязка швеллером и уголком крест-накрест обязательна — она придает конструкции максимальную прочность и жесткость.

При перепадах более 1 м с целью усиления жесткости конструкции специалисты рекомендуют сделать качественные крестовые связи: лучше использовать квадратную трубу, закрепленную на приваренных к стволам пластинах, с дополнительной фиксацией на пересечении (тоже квадратной пластиной). Такое усиление можно провести даже на уже эксплуатируемом объекте.

Видео описание

Заключение

При правильно проведенных расчетах и профессиональном выполнении фундамент на винтовых сваях на склоне простоит десятки лет. Для этого требуется досконально исследовать участок (провести пробное бурение, определить тип грунта, высоту УГВ), выбрать качественные опоры и точно следовать технологии монтажа. Исполнение такого уровня способны обеспечить только профессионалы, поэтому строительство стоит доверить специалистам.
